EJM9DC-MB-12E-00
NPM-WX/WXS
A
B
D
C
E
+
－
+
－
12-1-8-2
2
F
A
CD E
B
F

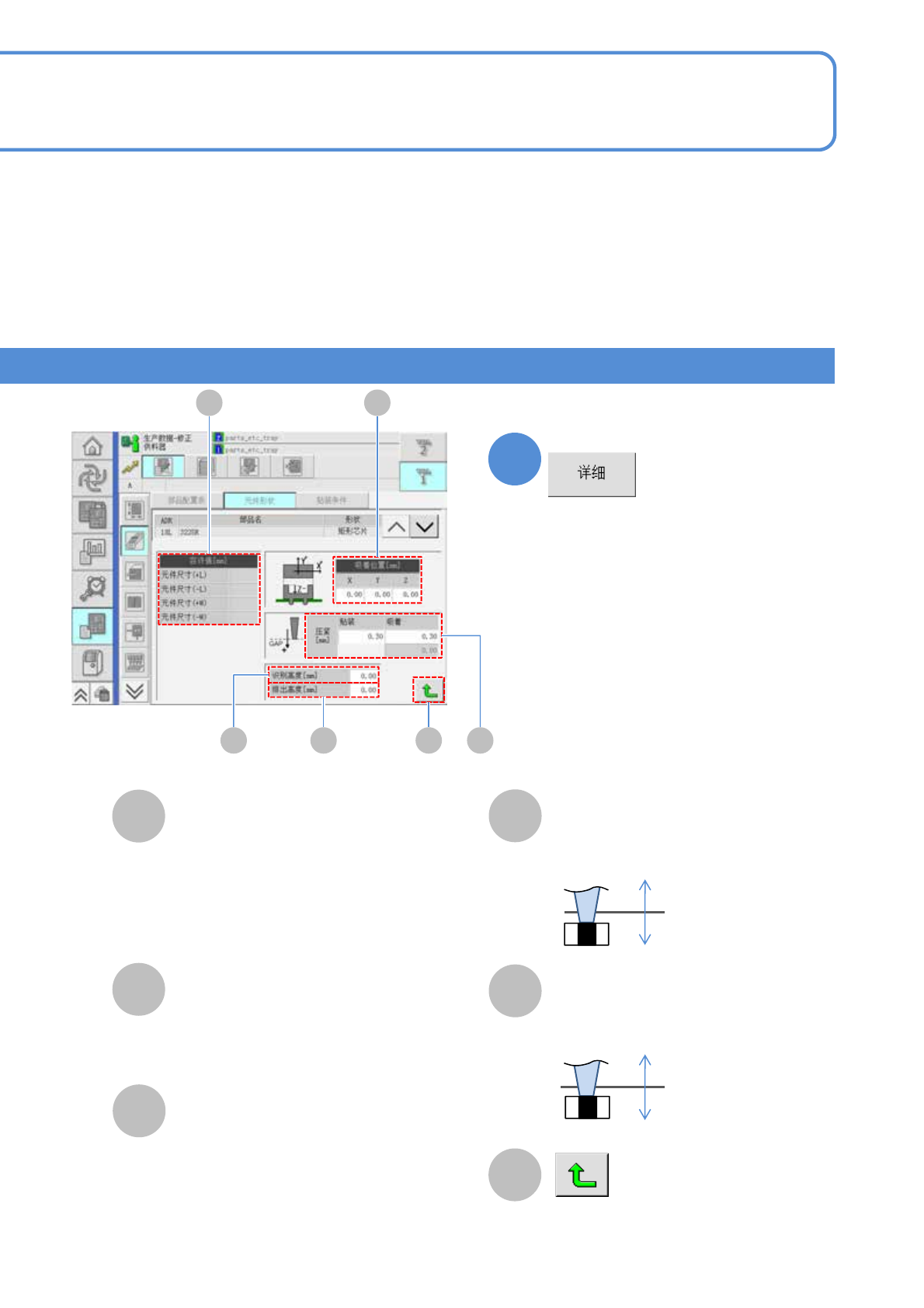

元件尺寸的容许值
识别高度
●＋L: ＋方向的元件长度的容许值。
●－ L: －方向的元件长度的容许值。
●＋W: ＋方向的元件宽度的容许值。
●－ W: －方向的元件宽度的容许值。
输入识别高度。
对详细数据进行确认、修改。
吸着位置
压紧
●贴装:
贴装压紧[mm]
●吸着:
吸着压紧[mm]
(* 只可在2、3吸嘴时进行编辑)
返回原来画面。
排出高度
输入排出高度。
EJM9DC-MB-12E-00
NPM-WX/WXS
12-1-8-3
数据
修改
元件形状数据的修改 2
工程师手册
12-1-8
4
54
方形芯片元件 2
3
5
选择确认项目
●选择贴装位置偏移量数据，
显示相关数据。
对识别选项数据进行确认、修改。
●选择倾斜范围确认数据，
显示相关数据。
●选择中心范围确认数据，
显示相关数据。
●选择辉度确认数据，
显示相关数据。
● 2D剪裁级别数据，
显示相关数据。
●选择插入引脚检测，
显示相关数据。
●选择插入引脚 (全体)，
显示相关数据。
●选择助焊剂确认数据，
显示相关数据。
修改必要的项目
