EJM9DC-MB-12E-0 0 NPM-W X/WXS 12-1-8 -4
EJM9DC-MB-12E-00
NPM-WX/WXS
12-1-8-3
数据
修改
元件形状数据的修改 2
工程师手册
12-1-8
4
54
方形芯片元件 2
3
5

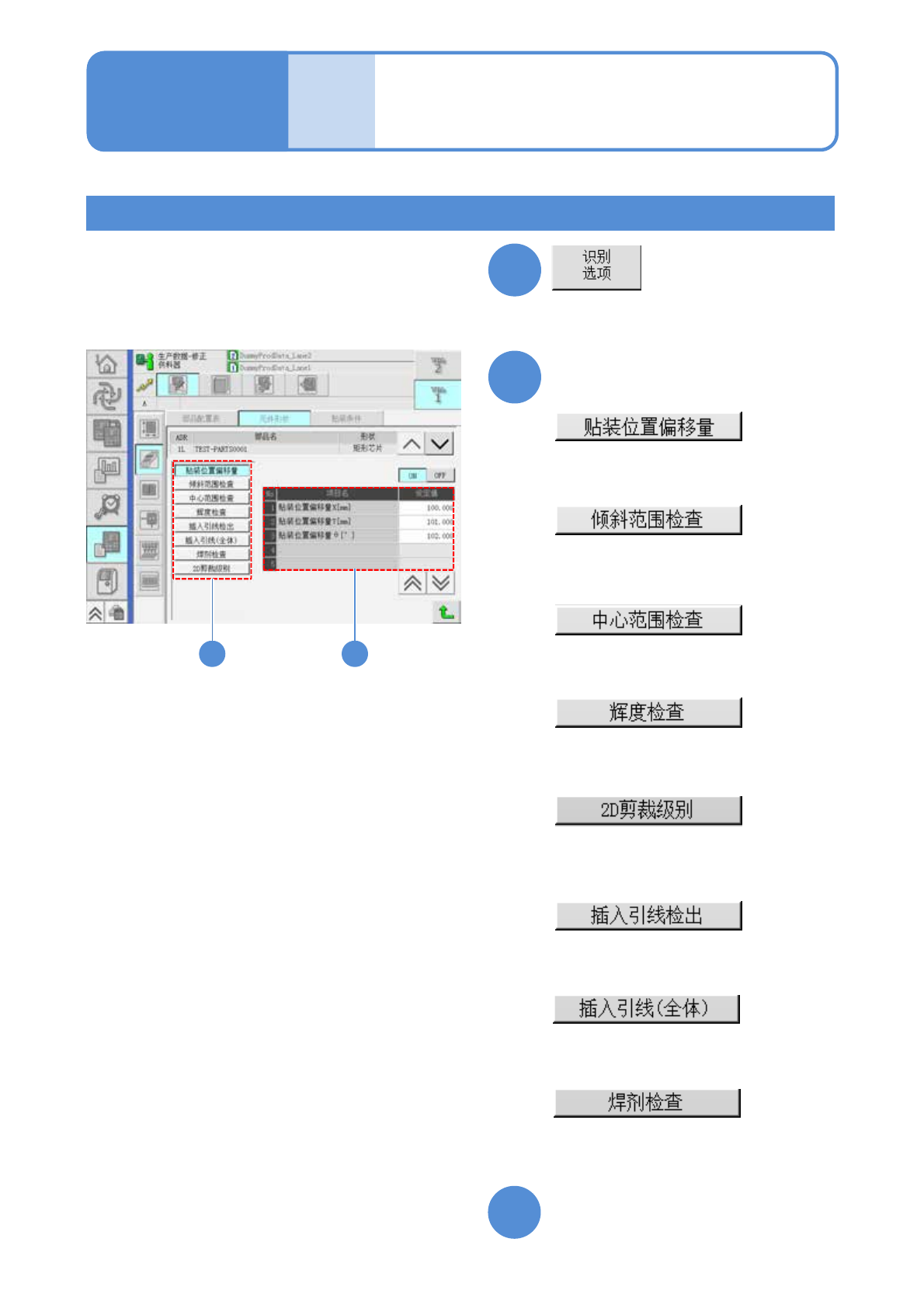

选择确认项目
●选择贴装位置偏移量数据，
显示相关数据。
对识别选项数据进行确认、修改。
●选择倾斜范围确认数据，
显示相关数据。
●选择中心范围确认数据，
显示相关数据。
●选择辉度确认数据，
显示相关数据。
● 2D剪裁级别数据，
显示相关数据。
●选择插入引脚检测，
显示相关数据。
●选择插入引脚 (全体)，
显示相关数据。
●选择助焊剂确认数据，
显示相关数据。
修改必要的项目
EJM9DC-MB-12E-00
NPM-WX/WXS
12-1-8-4
EJM9DC-MB-12E-00
NPM-WX/WXS
引线元件 1
C
B
A
B2 3
A
D
E
F
数据
修改
元件形状数据的修改 3
12-1-8-5
1
工程师手册
12-1-8
4
(→P.12-1-8-1)
修改画面上的数据
●轻触画面，显示输入画面。
引线信息
元件信息
1: 上边的引脚数量
2: 右边的引脚数量
3: 下边的引脚数量
4: 左边的引脚数量
●单位: 个
引线数量
1: 上边的引脚长度
2: 右边的引脚长度
3: 下边的引脚长度
4: 左边的引脚长度
●单位:mm
引线长
1: 上边的引脚宽度
2: 右边的引脚宽度
3: 下边的引脚宽度
4: 左边的引脚宽度
●单位:mm
引线宽度
1: 上边的引脚间距
2: 右边的引脚间距
3: 下边的引脚间距
4: 左边的引脚间距
●单位:mm
引线间距
C
F
D
E
■ 扩大图
B
