EJM9DC-MB-12E-0 0 NPM-W X/WXS C A B D A B C D 12-1-1 1 -2 组 GK BAD.X/BAD.Y No. 组枚数 登录的组数据的总数。 图案组的识别编号。 不良组标记的 X/Y 坐标。 组数据的编号。
EJM9DC-MB-12E-00
NPM-WX/WXS
A C D
E
K
B
F
I
G H J
图案
数据
修改
图案属性数据的修改
A
B
C
D
E
F
G
H
J
K
12-1-11-1
I
1
工程师手册
12-1-11
对图案属性的确认和修改方法进行说明。 (→P.12-2-2)
修改画面上的数据
●触摸输入部分后，会显示输入的画面。
ORG.X/ORG.Y
BAD.X/ BAD.Y
R
PK
GK
图案的原点X/Y坐标。
不良图案标记的X/Y坐标。
图案的轮转定义的编号。
(参阅「ROT定义」画面)
为了配置复数种类图案的编号。
显示「ROT定义」画面。
图案组的识别编号。
No
跳过枚数
模式枚数
输入图案编号来检索图案。
选择中的图案设定为不良图案。
指定跳过的图案总数。
登录的图案总数。
图案编号。
EJM9DC-MB-12E-00
NPM-WX/WXS
C
A
B
D
A
B
C
D
12-1-11-2
组
GK
BAD.X/BAD.Y
No.
组枚数
登录的组数据的总数。
图案组的识别编号。
不良组标记的X/Y坐标。
组数据的编号。
EJM9DC-MB-12E-00
NPM-WX/WXS
12-1-12-1
D
E
F
A CB
E
A
B
C
数据
修改

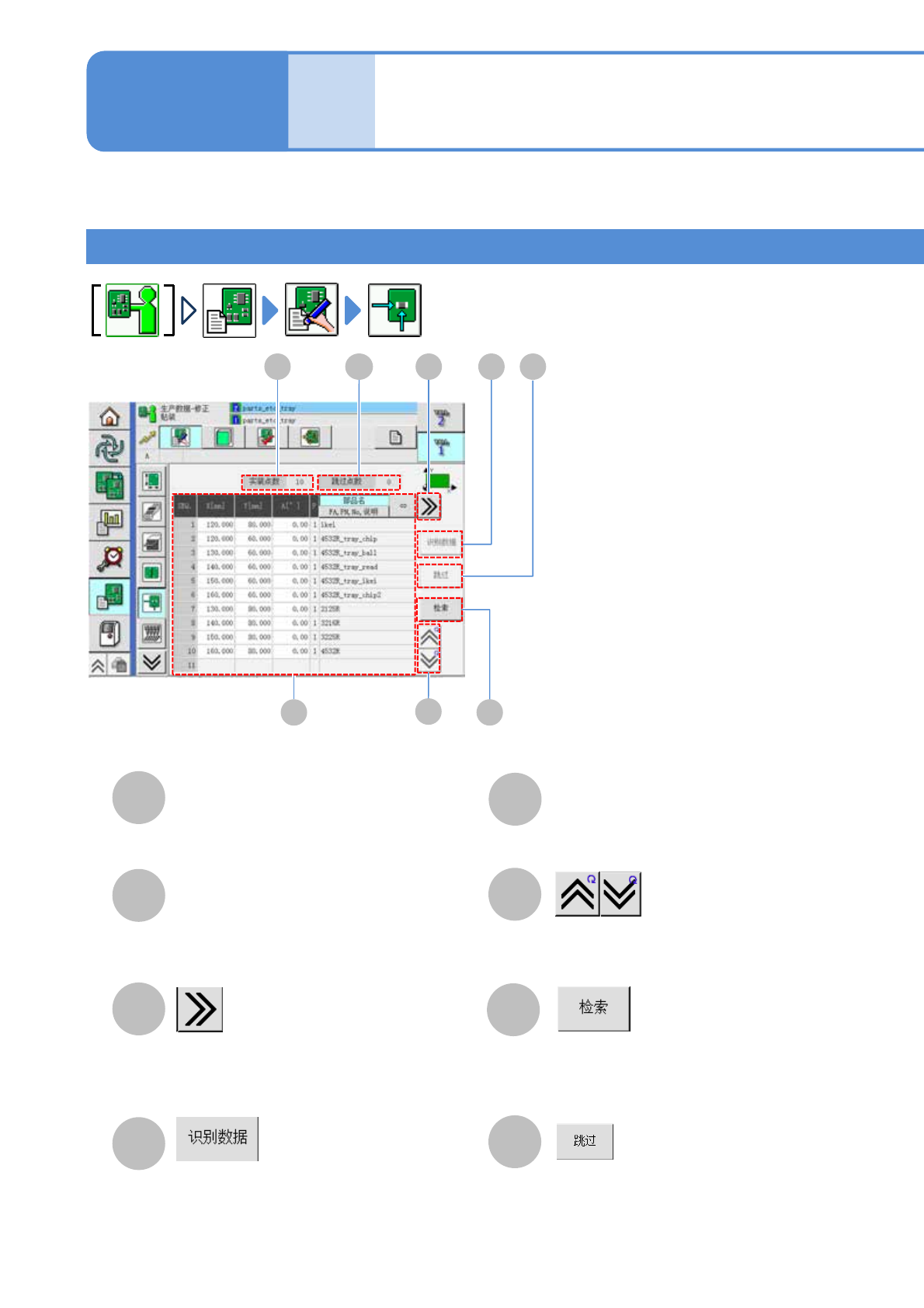

生产数据的修改 1
G
H
G
F
H
画面的说明 1
工程师手册
12-1-12
D
对生产数据的确认和修改画面进行说明。
跳过点数
实装点数
指定跳过的贴装点总数。
贴装点的总数。
(往右滚动一览表)
●有贴装点的识别数据时成为有效。
生产数据信息
(→P.12-1-12-2)
显示前后画面。
通过序列编号、坐标、说明来检索贴装
点。
对选择中的贴装点进行跳过或解除。
