EJM9DC-MB-12E-0 0 NPM-W X/WXS 元件识别示教 1 1 C A B 12-2-4 -3 1 C A B 生产数据 示教 元件识别示教 2 工程师手册 12-2-4 可以输入和修改贴装条件的数据。 ( → P.12-1-9) 可以输入和修改元件形状的数据。 ( → P.12-1-8) 可以确认所有的识别处理动作。 ( → P.12-2-9) 显示选择识别元件的画面。
EJM9DC-MB-12E-00
NPM-WX/WXS
1
1

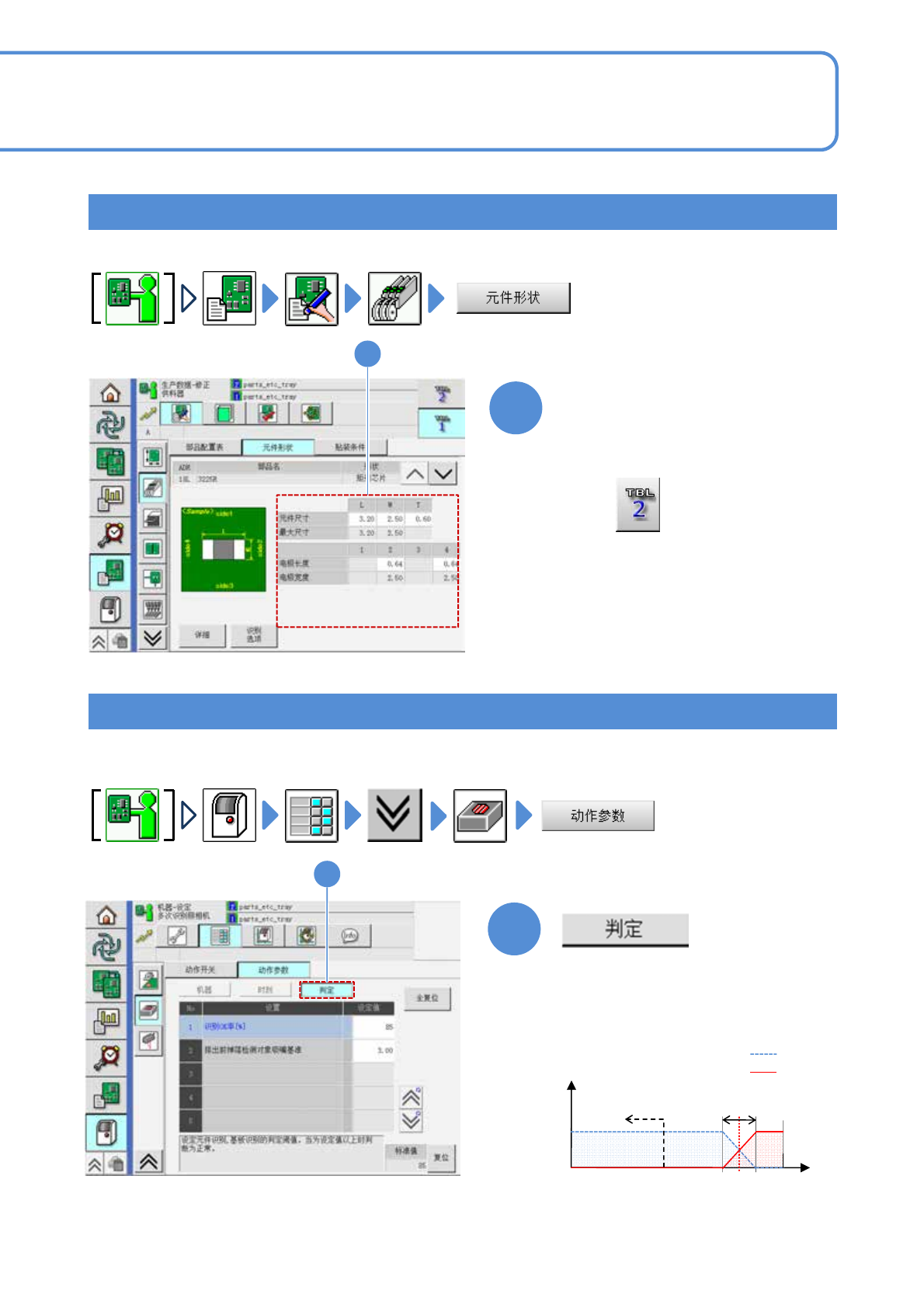

确认多功能识别照相机
12-2-4-2
确认元件数据
1
1
50 100085
●有错误时修改。
(→P.12-1-8)
确认元件数据
●选择 的工作台
●请在元件识别示教前进行确认
●确认可识别率是否在85%左右。
(50％以下时判定为错误(错误代码通用))
●请在元件识别示教前进行确认。
无法识别
可识别
错误
判定
频度
判定值范围
*1)
*1)
随元件不同而异
可识别率[%]
EJM9DC-MB-12E-00
NPM-WX/WXS

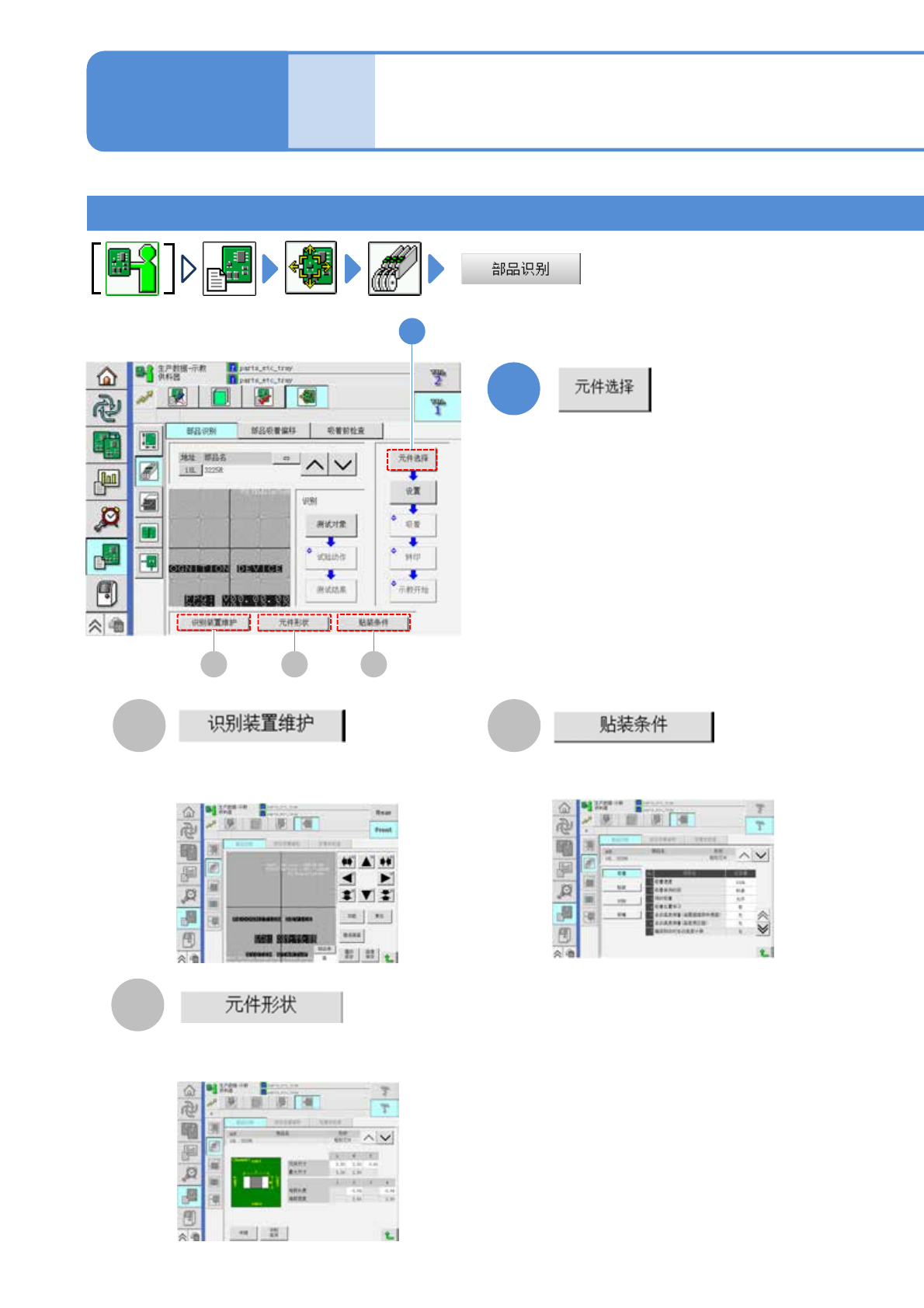

元件识别示教 1
1
CA
B
12-2-4-3
1
CA B
生产数据
示教
元件识别示教 2
工程师手册
12-2-4
可以输入和修改贴装条件的数据。
(→P.12-1-9)
可以输入和修改元件形状的数据。
(→P.12-1-8)
可以确认所有的识别处理动作。
(→ P.12-2-9)
显示选择识别元件的画面。
EJM9DC-MB-12E-00
NPM-WX/WXS
3
3
12-2-4-4
2
2
(显示设定吸着条件的画面)

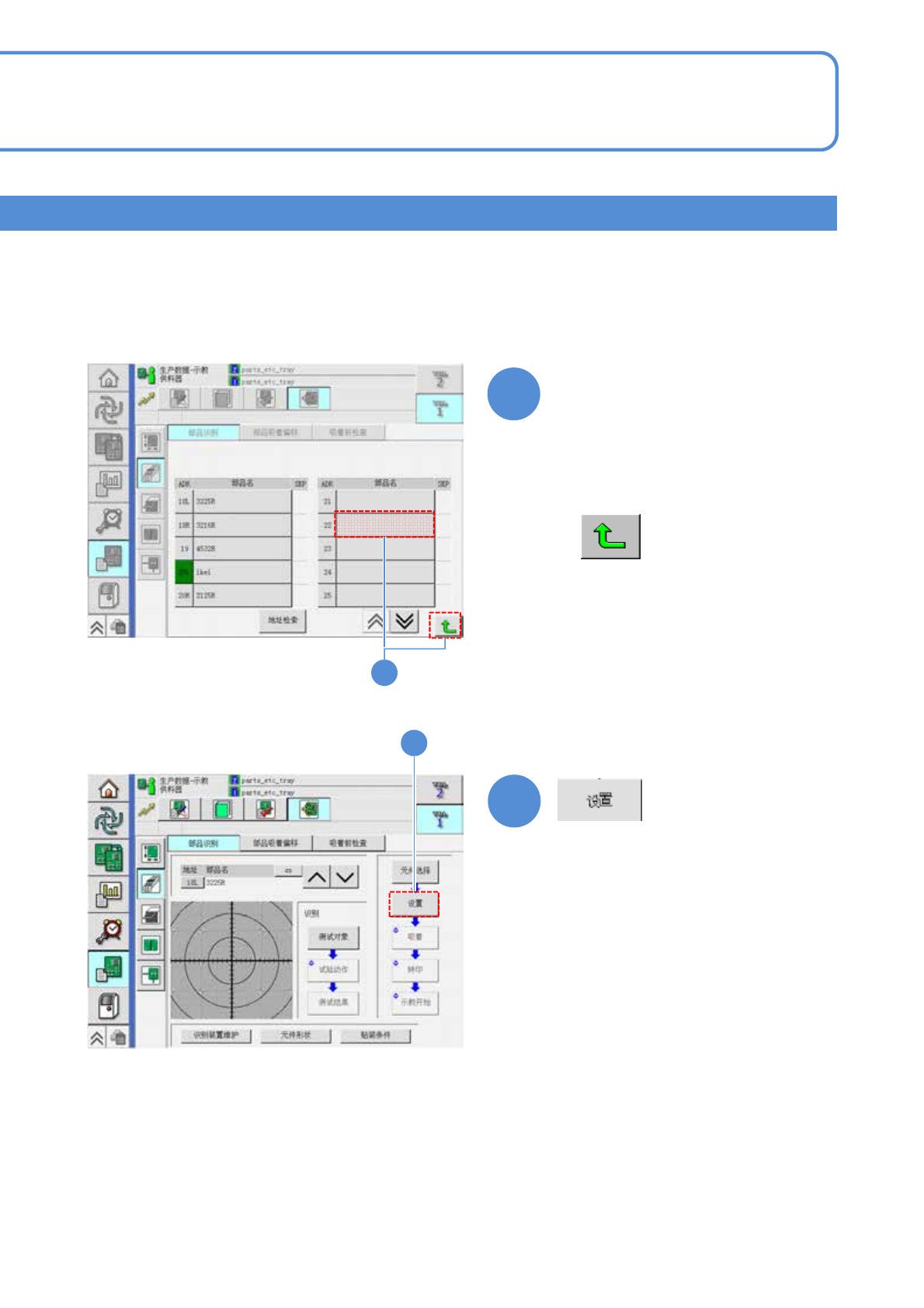

选择识别元件
■停止时
●在“ADR”中以绿色显示的栏，表示
需要进行元件识别示教的项目。
