EJM9DC-MB-12E-0 0 NPM-W X/WXS 12-2-9 -4 选择计测位置 计测方法 使用键 元件 基板上的电极 1 点 2 点 4 点 + - + - + - + - + - + - 计测所选择的位置，算出元件的中心 坐标或者基板上电极的中心坐标 。 ■计测位置的设定画面 ■计测方法和计测位置键 计测 1 计测 3 中心 计测 1 计测 3 中心 编带的流向 编带的流向 计测 2 计测 4 计测 2 计测 4 计测 …
EJM9DC-MB-12E-00
NPM-WX/WXS
生产数据
示教
贴装坐标示教 2
12-2-9-3

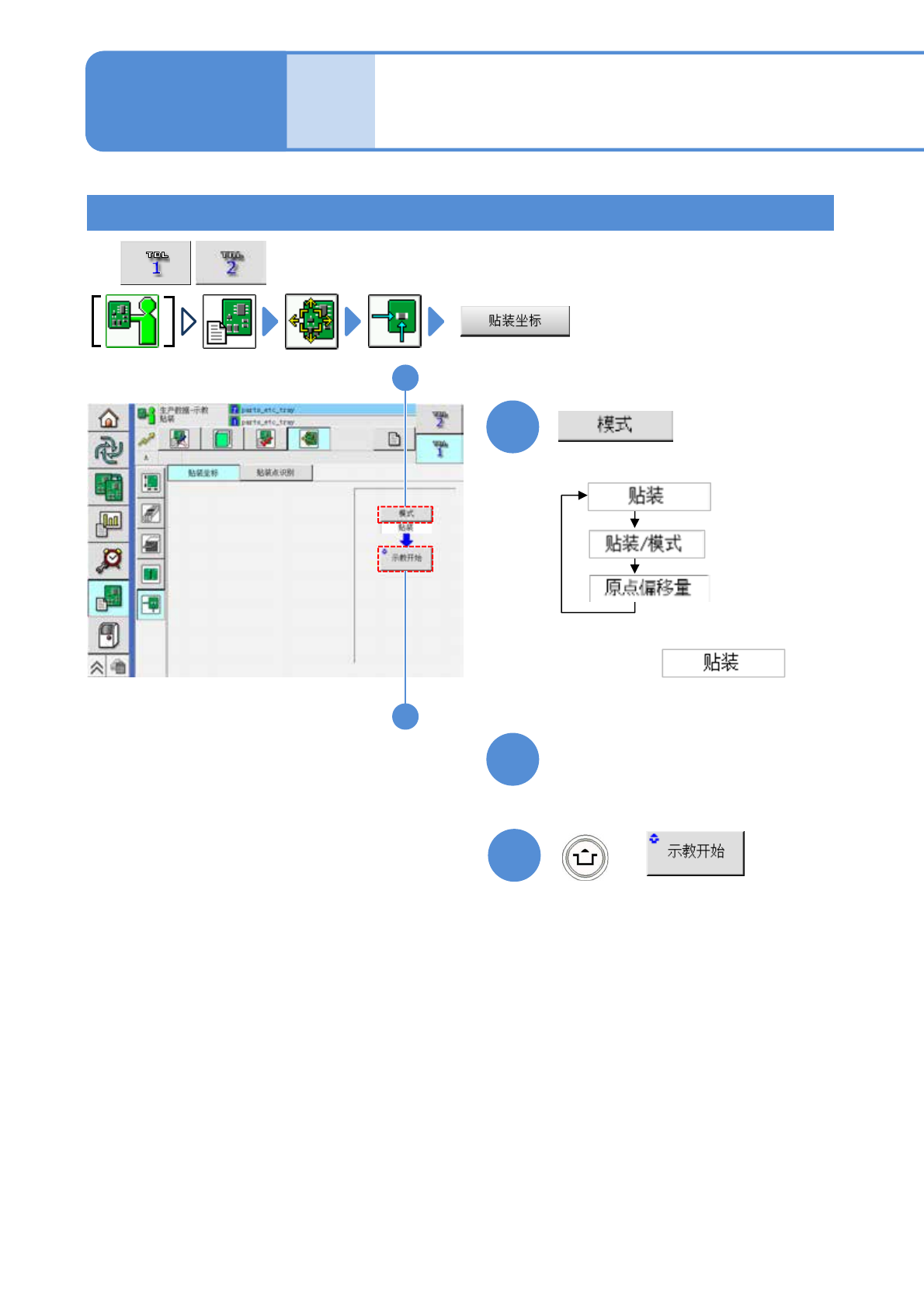

选择示教模式
工程师手册
12-2-9

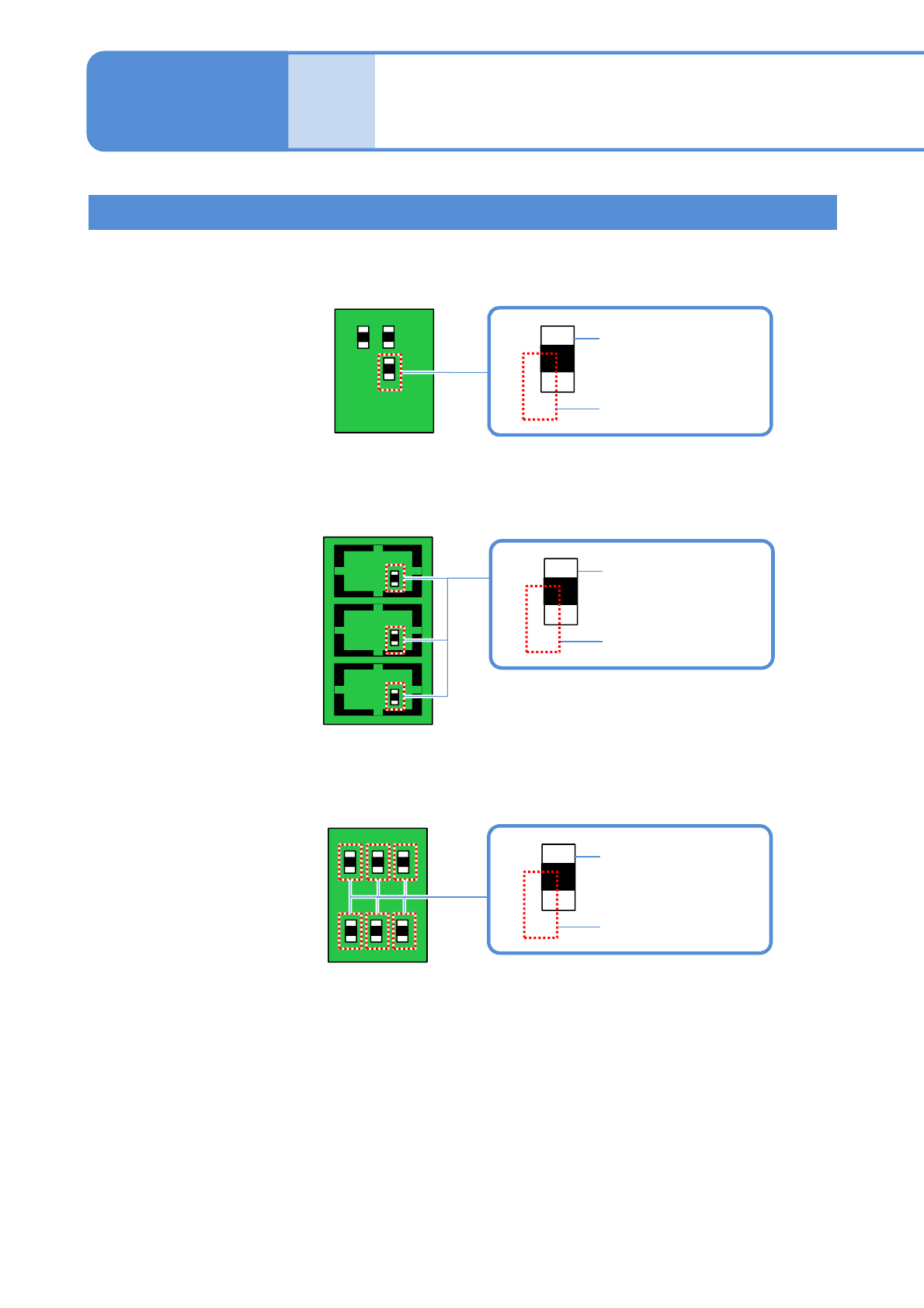

■贴装
部分元件由于发生偏位，需要修改贴装位置。
贴装位置
贴装数据
■贴装/图案
在多面基板的同一部位发生偏位，需要修改贴装位置。
贴装位置
贴装数据
■原点偏移量
所有元件的贴装位置发生相同方向的偏位，需要修改贴装位置。
贴装位置
贴装数据
●示教后的原点偏移将反映到全部元件上。
EJM9DC-MB-12E-00
NPM-WX/WXS
12-2-9-4

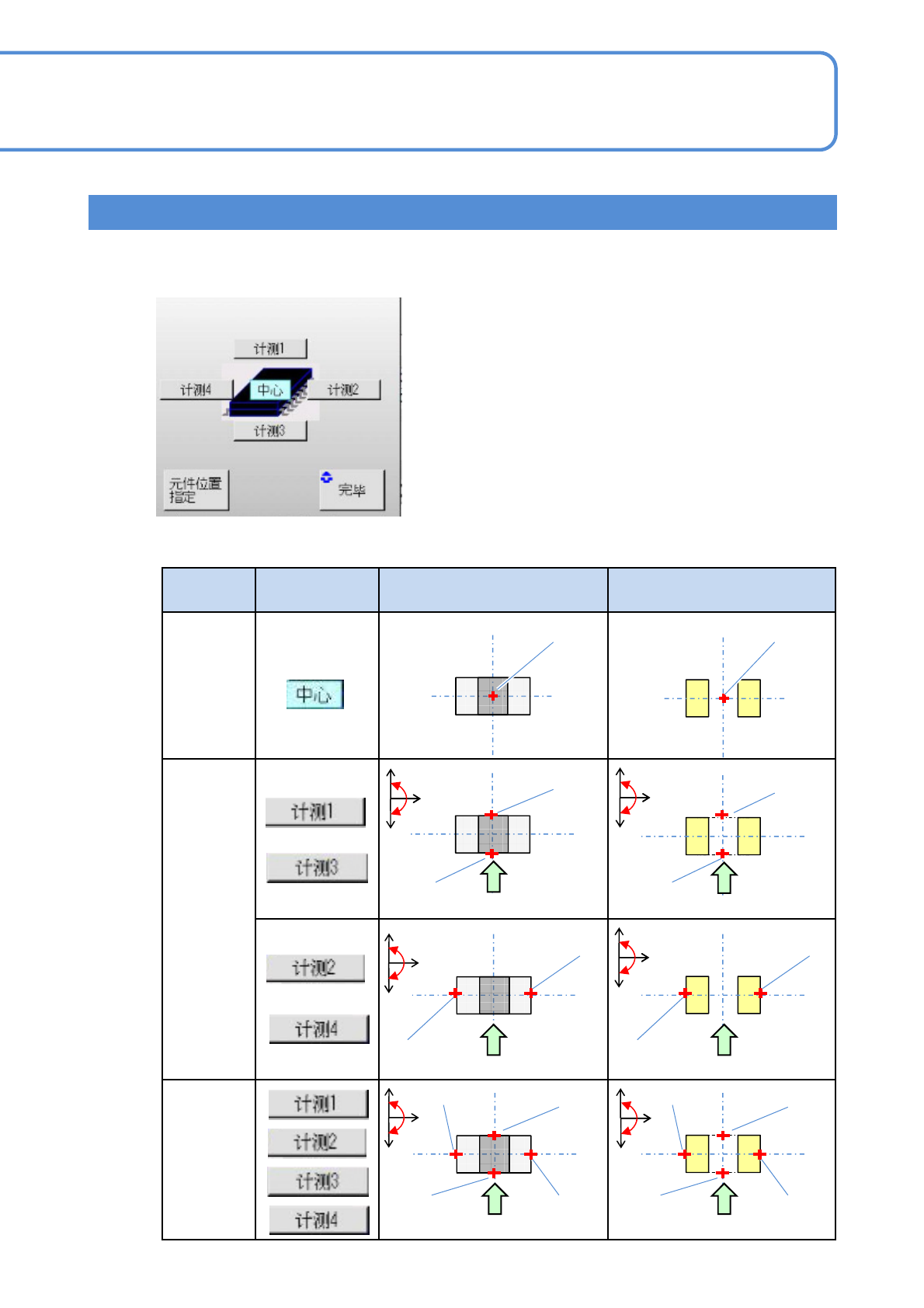

选择计测位置
计测方法 使用键 元件 基板上的电极
1点
2点
4点
+
-
+
-
+
-
+
-
+
-
+
-
计测所选择的位置，算出元件的中心坐标或者基板上电极的中心坐标。
■计测位置的设定画面
■计测方法和计测位置键
计测1
计测3
中心
计测1
计测3
中心
编带的流向
编带的流向
计测2
计测4
计测2
计测4
计测2计测3
计测1计测4
编带的流向
编带的流向
编带的流向
计测2计测3
计测1计测4
编带的流向
EJM9DC-MB-12E-00
NPM-WX/WXS
12-2-9-5
生产数据
示教
贴装坐标示教 3
工程师手册
12-2-9
1
2
1
3
部品通过元件进行示教 (计测方法: 1点)1
3
+
把基板设置在基板传入口
选择示教模式
●以下以选择
为前提进行说明。
● 请全都实施。
