EJM9DC-MB-13E-0 0 NPM-W X/WXS 单元调整 贴装头照相机 信息的确认 1 13-2-9 -1 A B C D 工程师手册 13-2-9 确认贴装头照相机的状态以及各种信 息。需要时也可以进行识别装置 的设定变更。 显示「功能」画面。 显示错误画面。 光标移动 / 框尺寸调整 ■移动光标时 ■扩大或缩小框的尺寸时 选择光标的移送速度。 ■把光标位置和框尺寸进行初始化 A B C D 确认识别装置
EJM9DC-MB-13E-00NPM-WX/WXS
单元调整

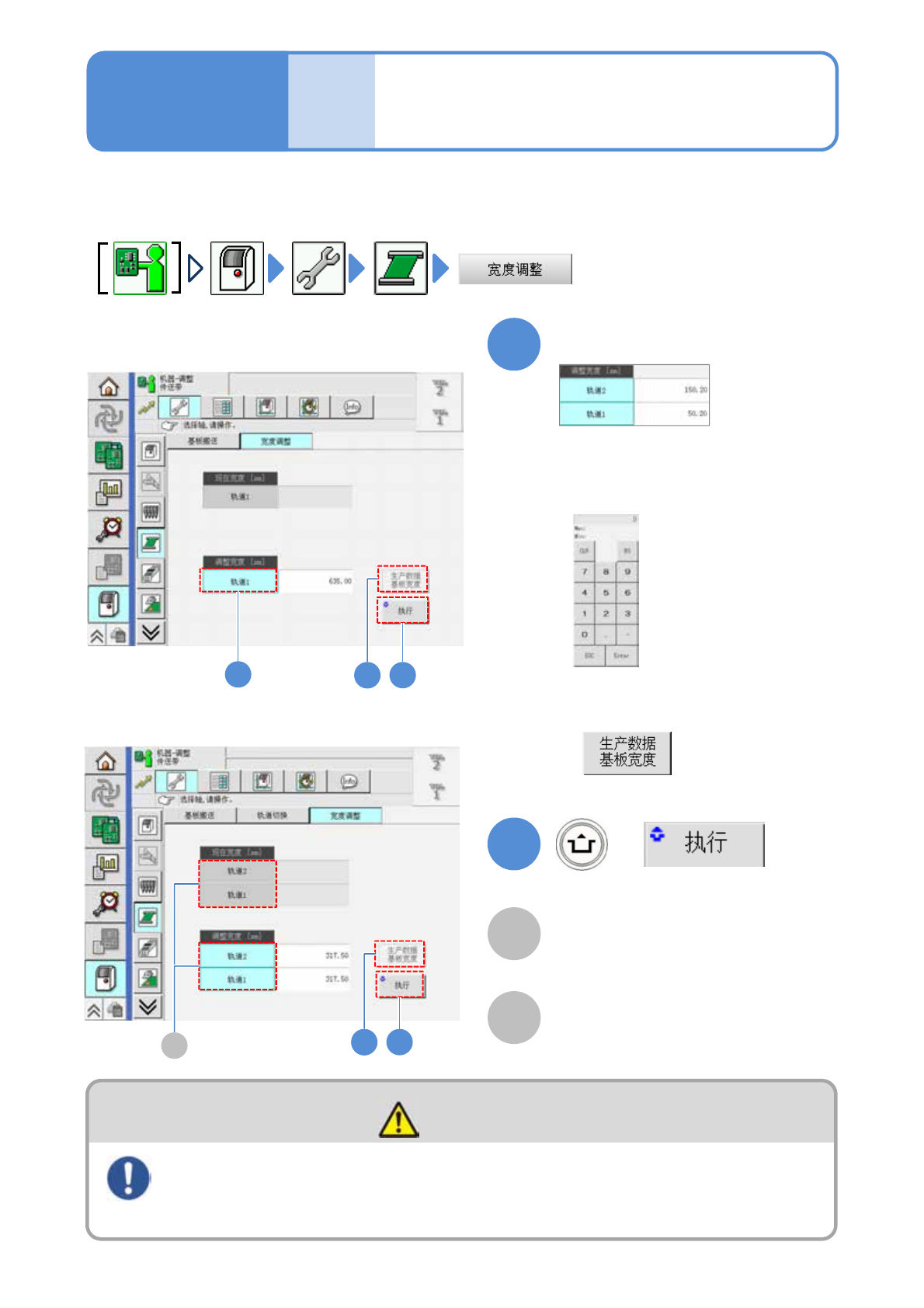

传送带宽度的调整
13-2-8
危险
2
1
+
A
A
2
B
1
1
2
1
工程师手册
13-2-8
●调整传送带宽度前，请必须卸下所有的基板支撑销。
输入调整宽度
■单轨模式的情况下
■手动输入时
轻触数字画面，显示输入画面。
(手动输入)(生产数据)
■双轨模式的情况下
■输入LNB或者SD卡的生产数据时
(传送带宽度被调整)
轨道
选择轨道，执行宽度调整。选择了两个轨
道时，可以使两个轨道同时动作。
基台
选择要调整宽度的基台。
在传送带放置或者取下基板时，把操作侧的伺服开关设置为OFF
(有可能因设备动作而导致受伤)
EJM9DC-MB-13E-00NPM-WX/WXS
单元调整
贴装头照相机
信息的确认 1
13-2-9-1
A
B
C
D
工程师手册
13-2-9
确认贴装头照相机的状态以及各种信息。需要时也可以进行识别装置的设定变更。
显示「功能」画面。
显示错误画面。
光标移动/框尺寸调整
■移动光标时
■扩大或缩小框的尺寸时
选择光标的移送速度。
■把光标位置和框尺寸进行初始化
A
B
C
D
确认识别装置
EJM9DC-MB-13E-00NPM-WX/WXS
操作键 功能 操作键 功能
在画面上显示同心圆的标尺。
可以调整亮度。※
在画面上显示四角框。※
显示识别系统的版本。
在画面上显示十字线。 清除正显示的图像。
显示亮度选择画面。 返回原来画面。
13-2-9-2
E
E
※ NPM-WXS仅可选择Front侧的 [照明] 和 [区域]。
画面显示功能
■「功能」画面
