EJM9DC-MB-13E-0 0 NPM-W X/WXS 13-3-12 -2 确认照明亮度 A 照明 种类 颜色 说明 同轴 照明 白色 同轴照明 ・ 亮度偏移值 ・ 亮度增益值 高角度 照明 红色 高角度照明 ・ 亮度偏移值 ・ 亮度增益值 中角度 照明 褐色 中角度照明 ・ 亮度偏移值 ・ 亮度增益值 低角度 照明 橙色 低角度照明 ・ 亮度偏移值 ・ 亮度增益值 照明的亮度偏移值和亮度增益值 贴装头照相机照明 ( 标准 ) A
EJM9DC-MB-13E-00NPM-WX/WXS
机器参数
13-3-12
-1

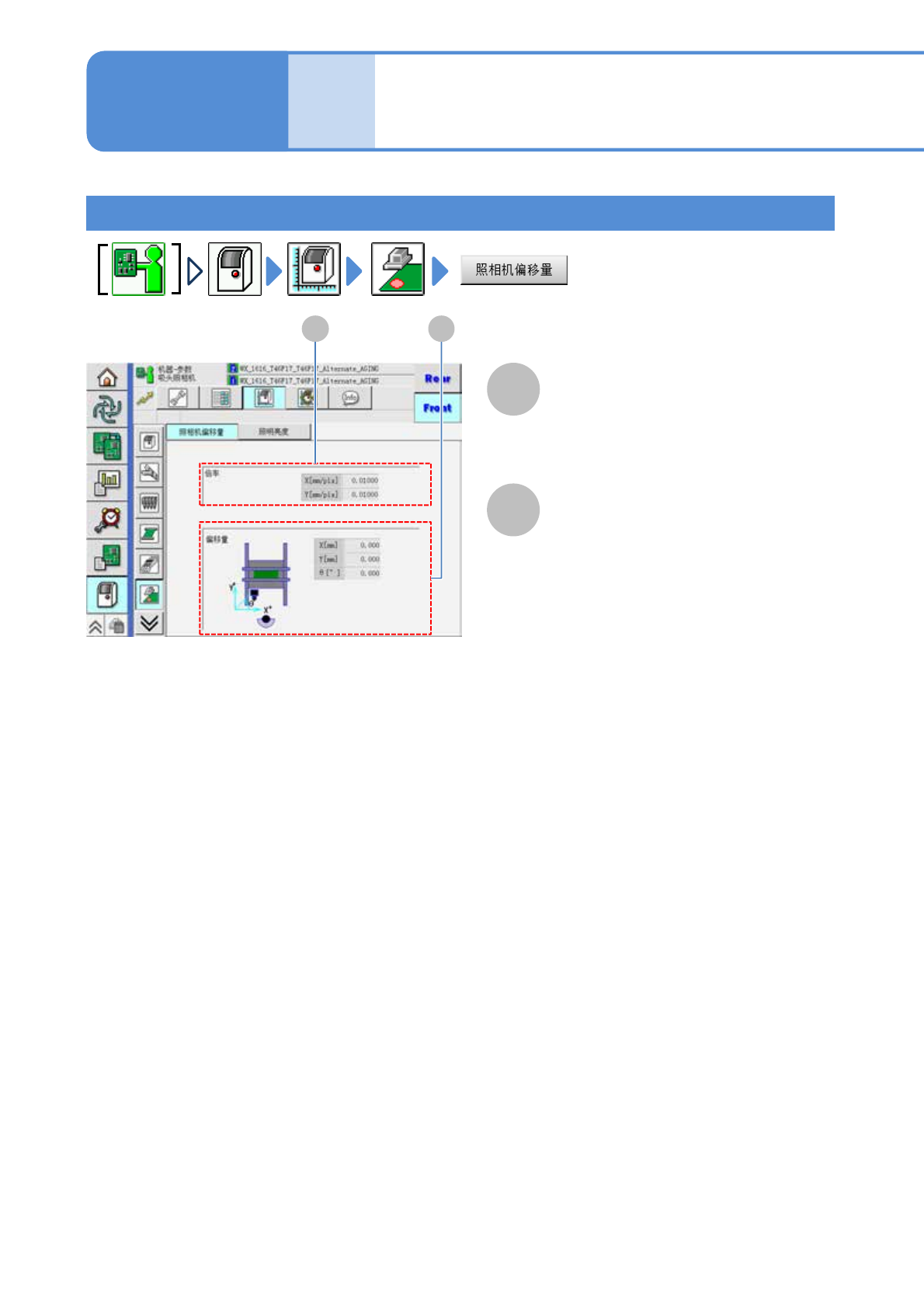

贴装头照相机
偏移量的确认 1
設備に設置されているフィーダーのメモリー情報を表示します。
确认倍率和偏移值
A
A
B
B
工程师手册
13-3-12
倍率 X [mm / pix] / Y [mm / pix]
在识别装置设定贴装头照相机的倍率。
●用于基板识别的计算。
偏移值
X [mm] / Y [mm] / θ [°]
通过识别照相机进行识别时，移动位置
的补正值。
EJM9DC-MB-13E-00NPM-WX/WXS
13-3-12-2
确认照明亮度
A
照明
种类
颜色 说明
同轴
照明
白色
同轴照明
・亮度偏移值
・亮度增益值
高角度
照明
红色
高角度照明
・亮度偏移值
・亮度增益值
中角度
照明
褐色
中角度照明
・亮度偏移值
・亮度增益值
低角度
照明
橙色
低角度照明
・亮度偏移值
・亮度增益值
照明的亮度偏移值和亮度增益值
贴装头照相机照明 (标准)
A
EJM9DC-MB-13E-00NPM-WX/WXS
机器参数
13-3-12
-3
工程师手册
13-3-12

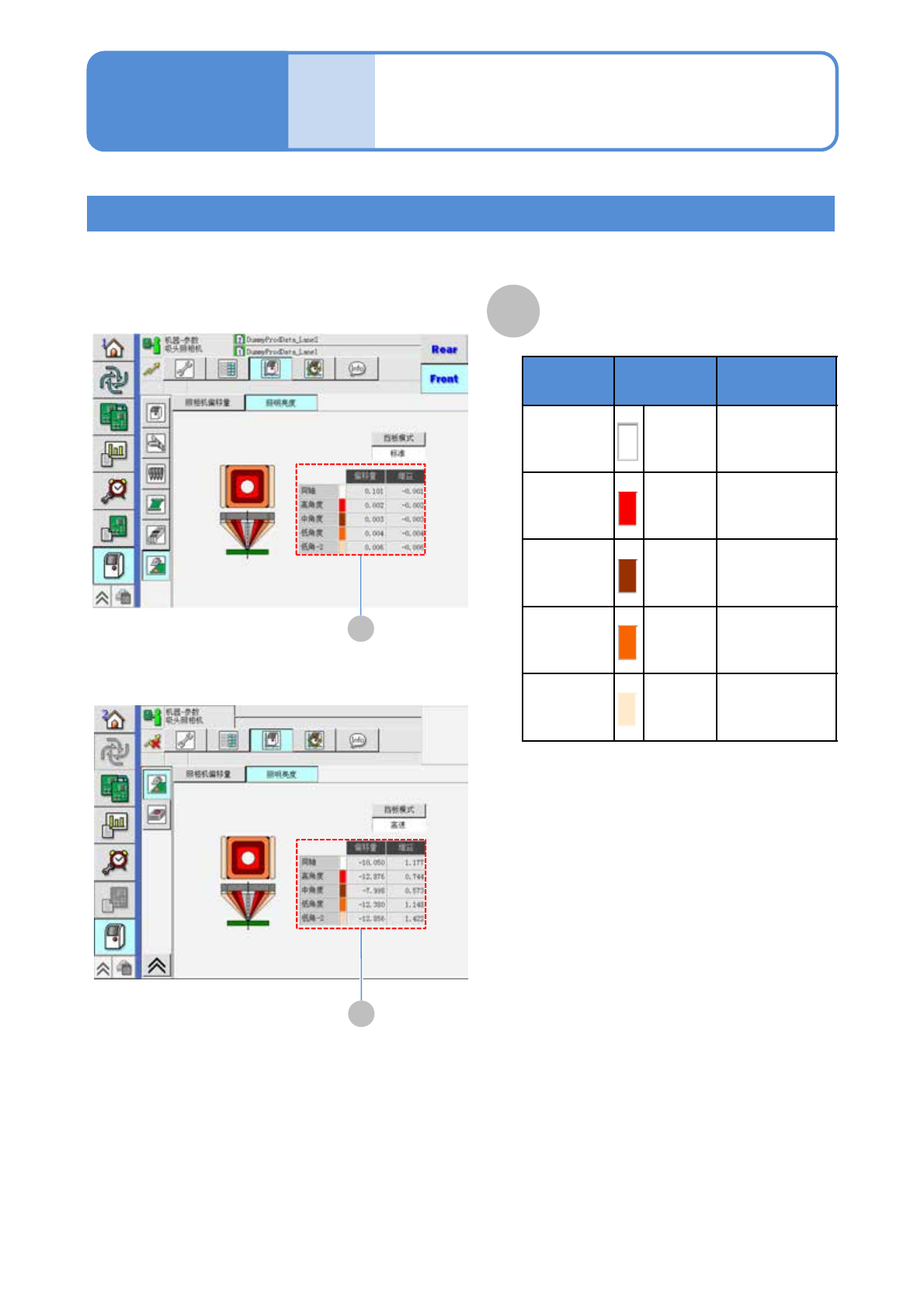

确认照明亮度
贴装头照相机照明 (字符识别: 选购件)
快门模式: 标准
B
照明
种类
颜色 说明
同轴
照明
白色
同轴照明
・亮度偏移值
・亮度增益值
高角度
照明
红色
高角度照明
・亮度偏移值
・亮度增益值
中角度
照明
褐色
中角度照明
・亮度偏移值
・亮度增益值
低角度
照明
橙色
低角度照明
・亮度偏移值
・亮度增益值
低角度
照明-2
淡橙色
低角度照明-2
・亮度偏移值
・亮度增益值
快门模式: 高速
贴装头照相机偏
移量的确认 2
B
B
