EJM9DC-MB-13E-0 0 NPM-W X/WXS 确认照明亮度 13-3-13 -2 A 照明的亮度偏移值和亮度增益值 A F B D C E F 多功能识别照相机 侧面照明 透过照明 反射照明 PIP 照明 ( 选购件 ) 照明 种类 颜色 说明 透过 照明 红色 透过照明 ・ 亮度偏移值 ・ 亮度增益值 反射 照明 褐色 反射照明 ・ 亮度偏移值 ・ 亮度增益值 ●反射判定値使用于照 明亮度的劣化判定。 侧面 照明 粉红色…

100%1 / 698
EJM9DC-MB-13E-00NPM-WX/WXS
机器参数
13-3-13
-1
多功能识别照相机的确认 1
設備に設置されているフィーダーのメモリー情報を表示します。
确认照相机的倍率、偏移值
B A
工程师手册
13-3-13
A
B
C
C
多功能识别照相机与X轴的倾斜补正值。
传感器角度 []
确认多功能识别照相机的倍率、照明亮度、指示灯值的偏移值(校准的结果)。
倍率
在识别装置设定多功能识别照相机的倍率。
●用于元件识别的计算。
偏移值
通过识别照相机进行识别时，移动位置的
补正值。
●没有必要对每个吸嘴设定偏移值。
EJM9DC-MB-13E-00NPM-WX/WXS
确认照明亮度
13-3-13-2
A
照明的亮度偏移值和亮度增益值
A
F
B
D
C
E
F
多功能识别照相机
侧面照明
透过照明
反射照明
PIP照明(选购件)
照明
种类
颜色 说明
透过
照明
红色
透过照明
・亮度偏移值
・亮度增益值
反射
照明
褐色
反射照明
・亮度偏移值
・亮度增益值
●反射判定値使用于照
明亮度的劣化判定。
侧面
照明
粉红色
侧面照明
・亮度偏移值
・亮度增益值
PIP
橘黄色
PIP照明(选购件)
・亮度偏移值
・亮度增益值
B
D
C
D
F
B
C
E
E
框的扩大图
EJM9DC-MB-13E-00NPM-WX/WXS
机器参数
13-3-13
-3

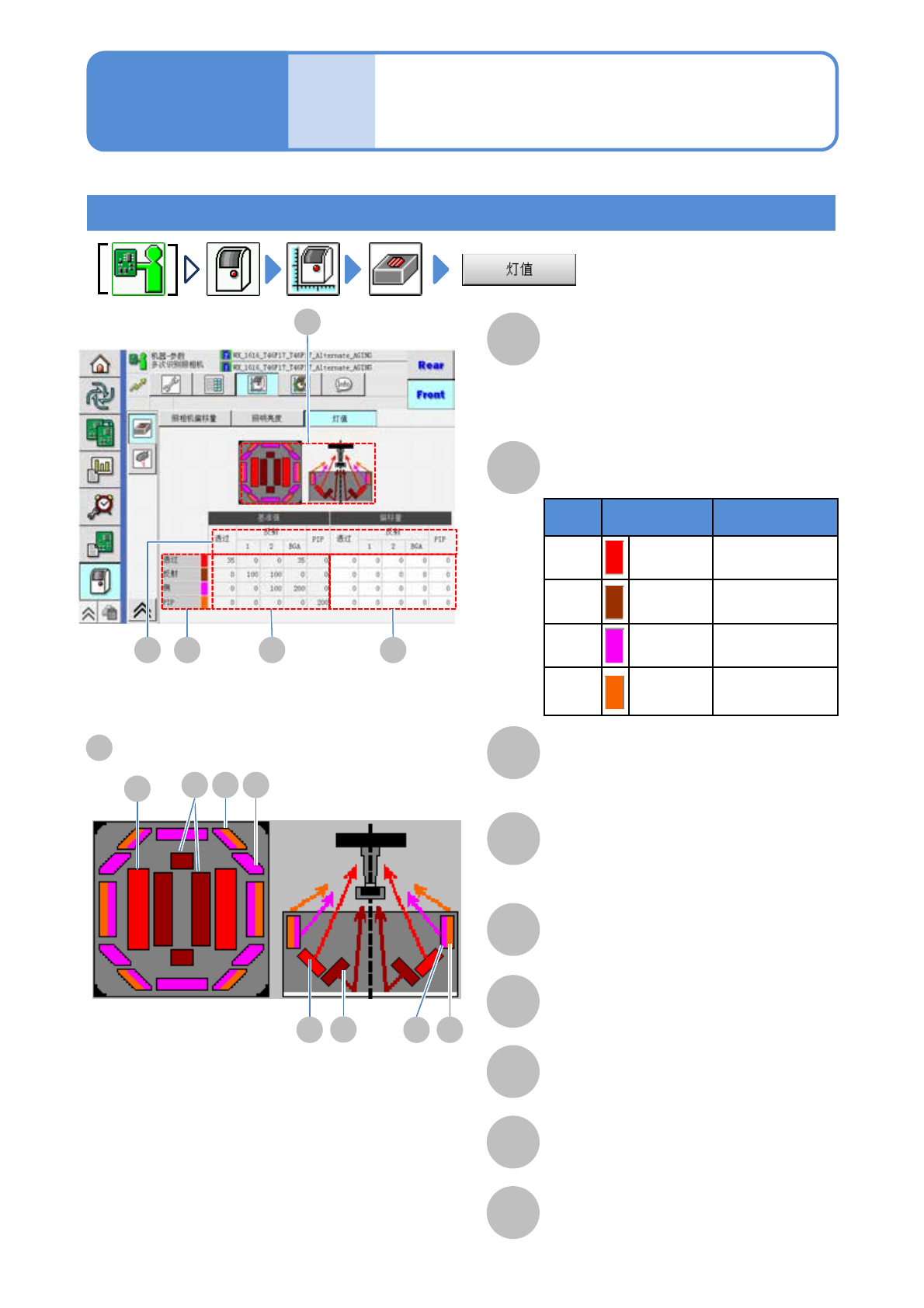

多功能识别照相机的确认 2
A
設備に設置されているフィーダーのメモリー情報を表示します。
多功能识别照相机照明值
工程师手册
13-3-13
照明模式
●透过:透过模式
●1: 反射1模式
●2: 反射2模式
●BGA: 反射BGA模式
A B C D
I
照明
B
C
D
E
G
F
H
I
基准值
各照明的照明模式的指示灯基准值。
偏移值
各照明的照明模式的指示灯偏移值。
侧面照明
透过照明
反射照明
PIP照明(选购件)
显示 颜色 照明种类
透过 红色 透过照明
反射 褐色 反射照明
侧面 粉红色 侧面照明
PIP
橘黄色
PIP照明
(选购件)
多功能识别照相机
I
F E
G
E
F
G
H
H
框的扩大图
