确认照明亮度
13-3-13-2
A
照明的亮度偏移值和亮度增益值
A
F
B
D
C
E
F
多功能识别照相机
侧面照明
透过照明
反射照明
PIP照明(选购件)
照明
种类
颜色 说明
透过
照明
红色
透过照明
・亮度偏移值
・亮度增益值
反射
照明
褐色
反射照明
・亮度偏移值
・亮度增益值
●反射判定値使用于照
明亮度的劣化判定。
侧面
照明
粉红色
侧面照明
・亮度偏移值
・亮度增益值
PIP
橘黄色
PIP照明(选购件)
・亮度偏移值
・亮度增益值
B
D
C
D
F
B
C
E
E
框的扩大图
EJM9DC-MB-13E-00NPM-WX/WXS
机器参数
13-3-13
-3
多功能识别照相机的确认 2
A
設備に設置されているフィーダーのメモリー情報を表示します。
多功能识别照相机照明值
工程师手册
13-3-13
照明模式
●透过:透过模式
●1: 反射1模式
●2: 反射2模式
●BGA: 反射BGA模式
A B C D
I
照明
B
C
D
E
G
F
H
I
基准值
各照明的照明模式的指示灯基准值。
偏移值
各照明的照明模式的指示灯偏移值。
侧面照明
透过照明
反射照明
PIP照明(选购件)
显示 颜色 照明种类
透过 红色 透过照明
反射 褐色 反射照明
侧面 粉红色 侧面照明
PIP
橘黄色
PIP照明
(选购件)
多功能识别照相机
I
F E
G
E
F
G
H
H
框的扩大图
EJM9DC-MB-13E-00NPM-WX/WXS
机器参数

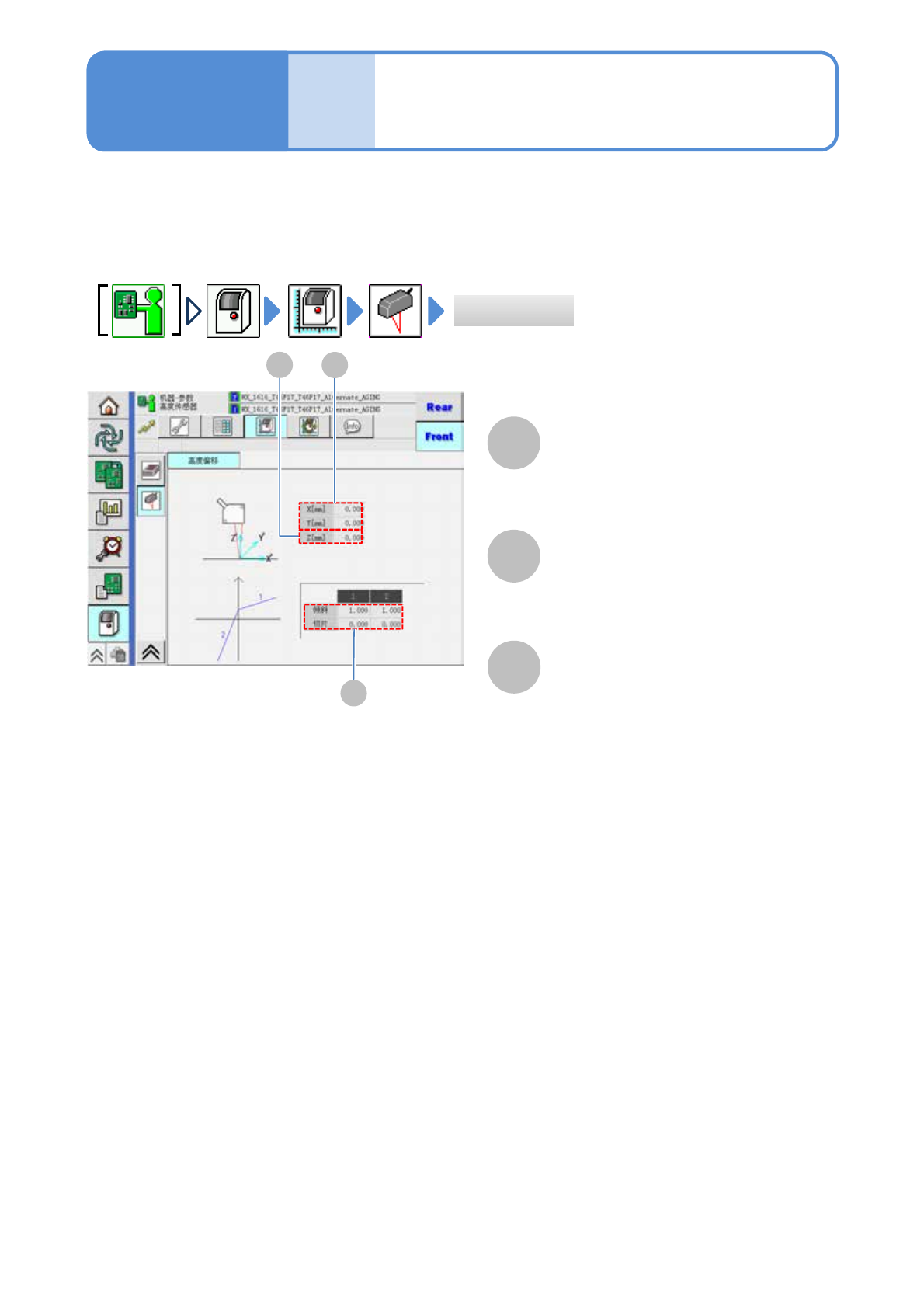

高度传感器偏移量的确认
确认高度传感器的传感器偏移值 (校准作业的结果)等。
●Bank A、Bank B・・・高度传感器可以切换测定范围 (分辨率)。
Bank A和Bank B使用各测定范围的数值。
A
C
A
B
工程师手册
13-3-14
C
B
13-3-14-1
高度偏移
X [mm] Y [mm]
Z [mm]
高度传感器的安装位置的偏移值。
高度传感器和基准吸嘴的偏移值。
倾斜、切片
为了计算高度传感器的补正量的补正系
数的值。
