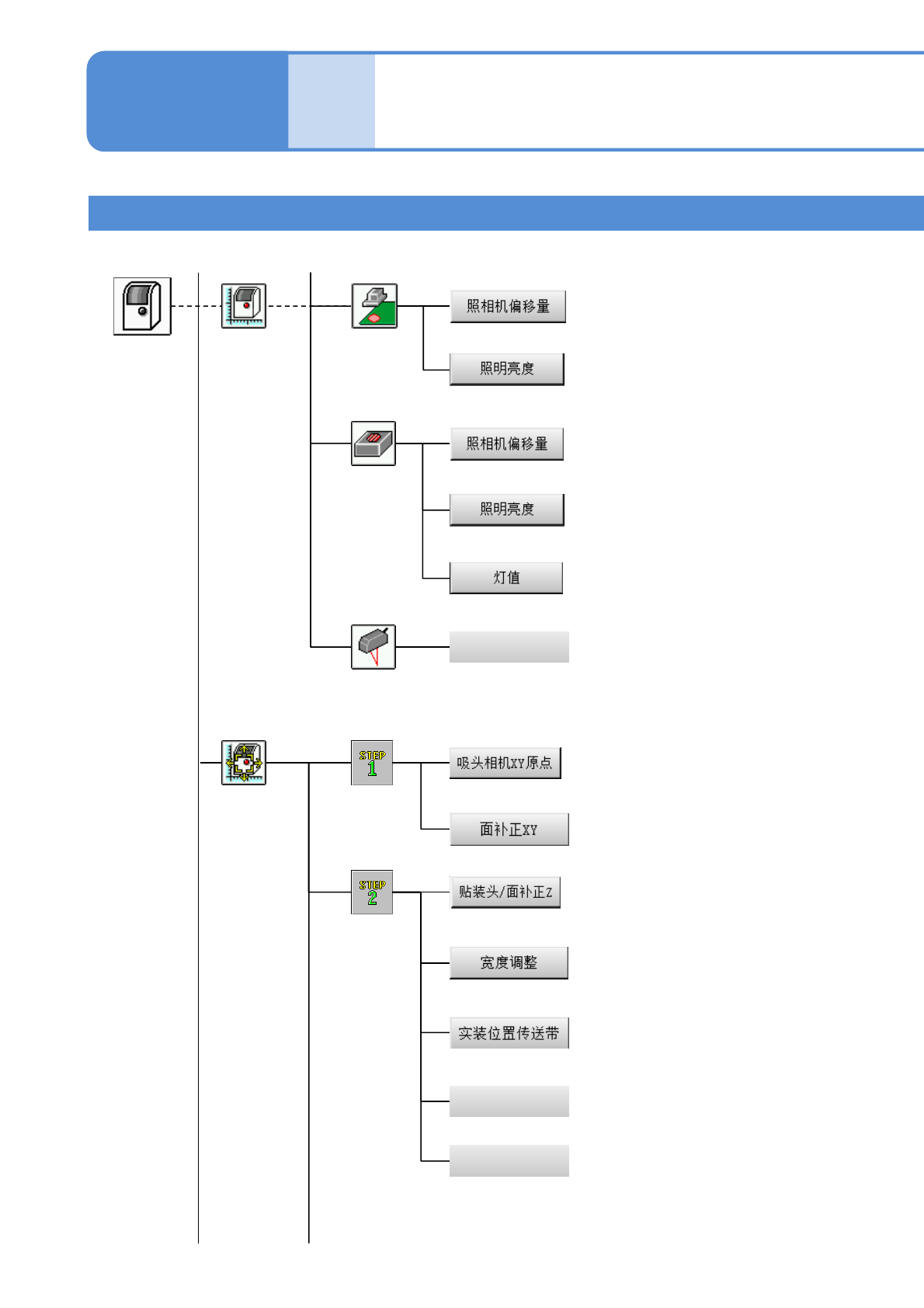

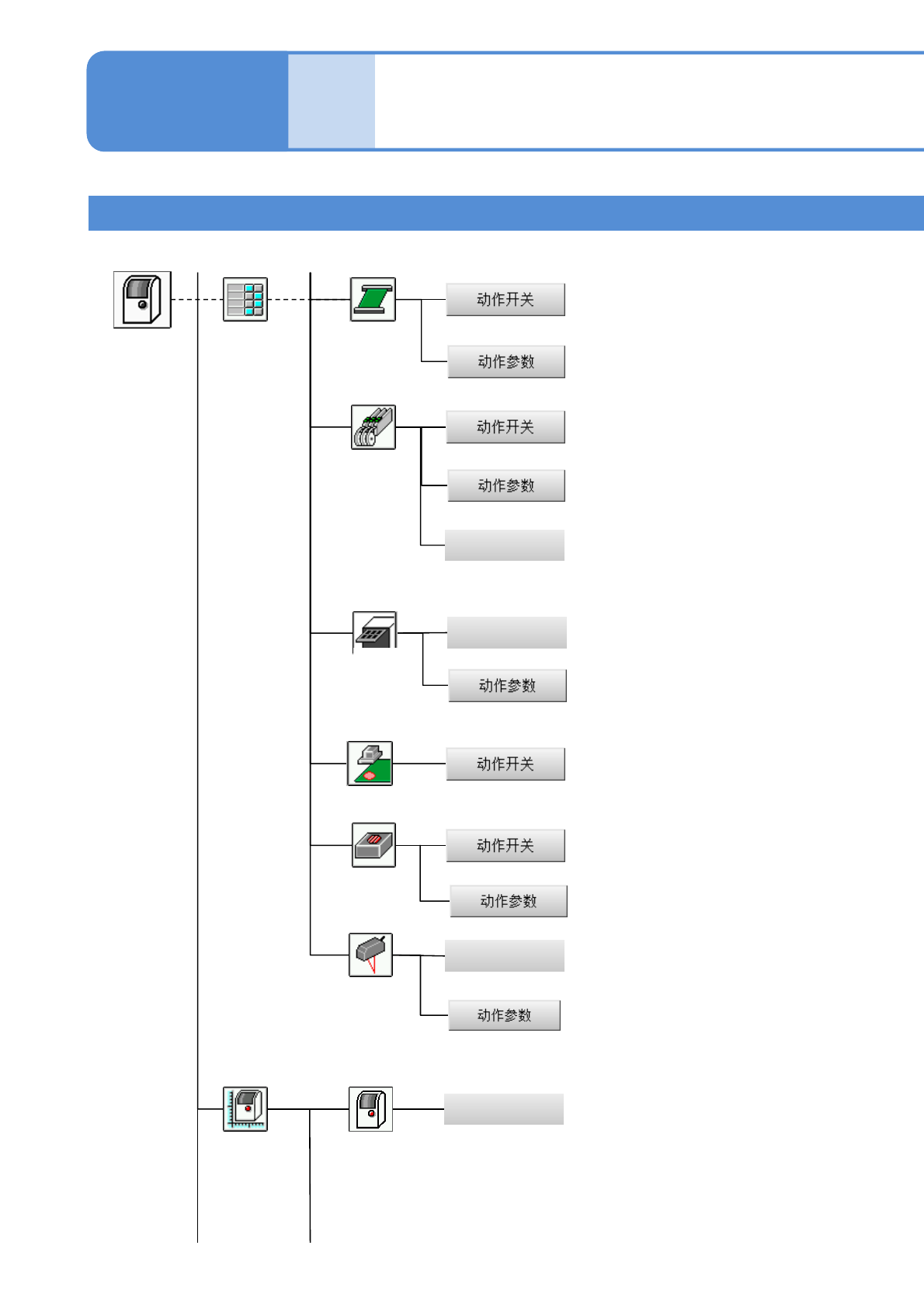

EJM9DC-MB-02C-00
NPM-WX/WXS
2-2-2-9
各部位
名称
菜单构成 5
2-2-2
传送带
设定传送带的选项功能。
设定参数。
供料器
设定传送带的选项功能。
贴装头照相机
★设定参数。
★设定传送带的选项功能。
★高度
传感器
多功能识别
照相机
设定传送带的选项功能。
确认数据确认的结果。
全体
参数
★设定传送带的选项功能。
设定参数。
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
设定传送带的选项功能。
设定参数。
★托盘
设定
机器菜单
设定传送带的选项功能。
设定参数。
自动修复
数据检查
选项
选项
工程师模式 5

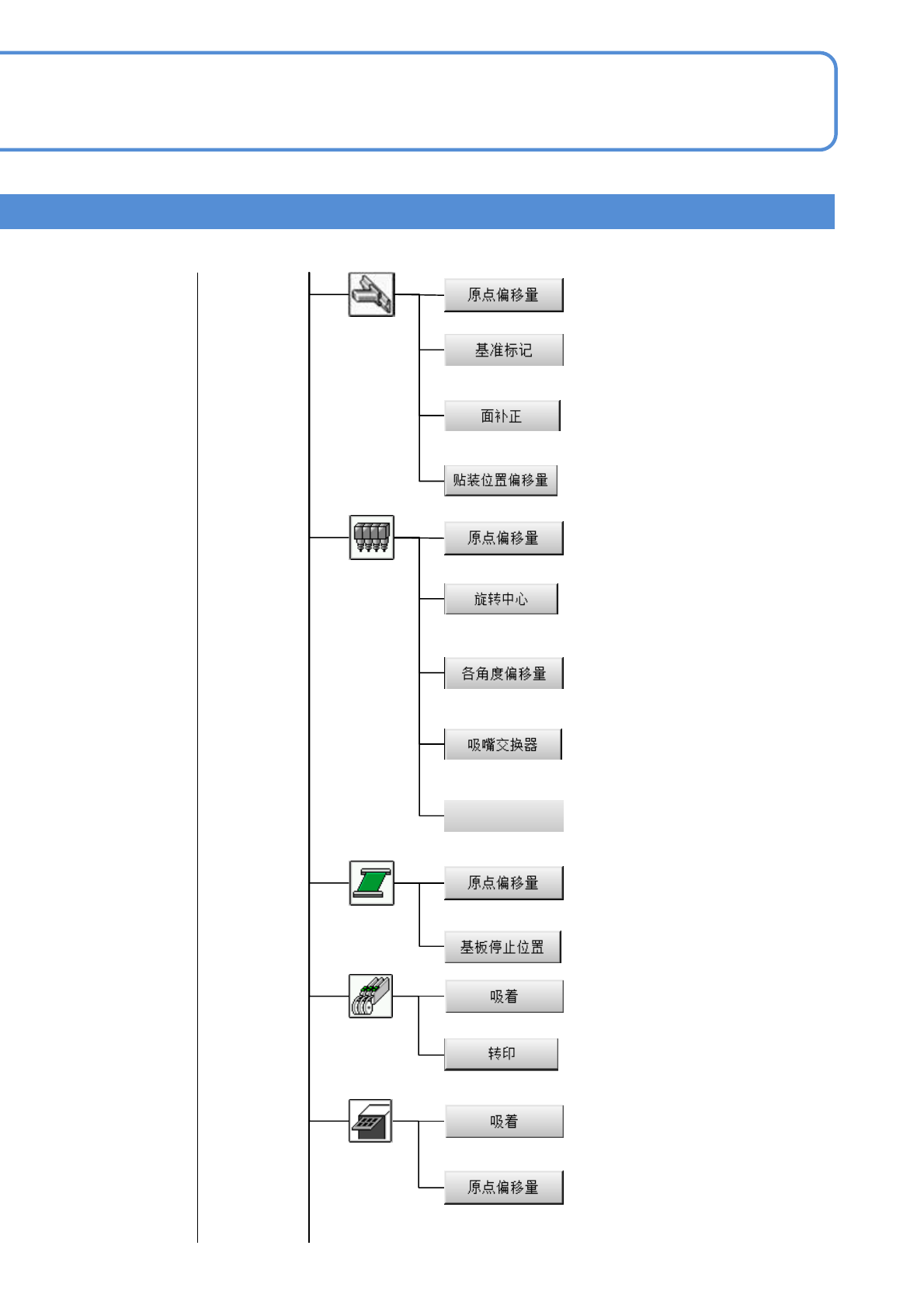

EJM9DC-MB-02C-00
NPM-WX/WXS
2-2-2-10
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
确认吸着位置的偏移量。
确认原点偏移量。
★托盘
确认贴装头的旋转中心的偏移量。
确认各贴装头各角度的偏移量。
确认贴装头原点的偏移量。
确认吸嘴交换器的偏移量。
贴装头
★确认控制负荷的参数。
确认原点偏移量。
确认XY单元的基准标记偏移量。
确认贴装范围面补正的参数。
确认贴装位置的偏移量。
XY单元
供料器
传送带
确认吸着位置的偏移量。
★确认刮刀轴、转印位置的偏移量。
确认原点偏移量。
确认基板控制位置的偏移量。
贴装负荷
EJM9DC-MB-02C-00
NPM-WX/WXS
2-2-2-11
各部位
名称
菜单构成 6
2-2-2
第1工序
第2工序
机器菜单
★高度传感器
校准
参数
多功能识别
照相机
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
确认贴装头照相机的偏移量、刻度等。
确认识别装置设定的照明值。
贴装头照相机
★确认、输入高度传感器的偏移补正
系数等。
确认元件识别照相机的偏移量、倍率
等。
确认识别装置设定的照明值。
确认识别装置设定的照明值并输入。
测量贴装头照相机、XY原点。
进行贴装范围的XY补正计算所需要的
测量。
测量Z轴的原点偏移量，进行贴装范
围的高度补正计算所需要的测量。
设定宽度调整轴的原点偏移量。
★确认控制负荷的参数。
设定基板停止位置和贴装高度的偏移
量。
★进行高度传感器的补正。
高度偏移
贴装负荷
高度偏移
工程师模式 6
