EJM9DC-MB-02C-00
NPM-WX/WXS

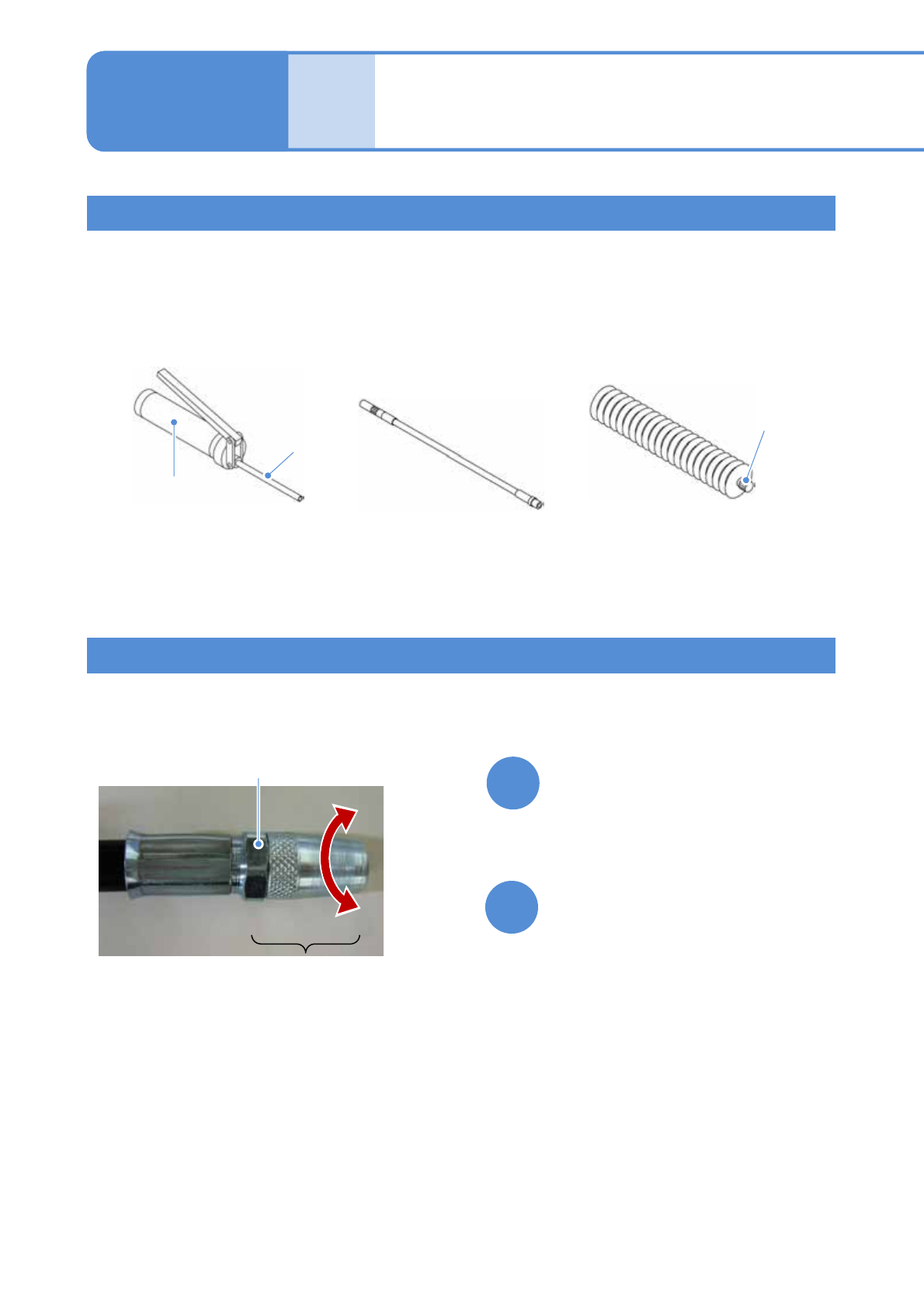

润滑油枪的构成
1
2
润滑油枪的调整方法
2-3-1
2-3
有关加油 1
润滑油枪由以下3 个单元构成。
●将喷嘴完全固定在主体。
●吸管、喷嘴，请根据加油位置替换使用。
喷嘴
油筒
油筒芯 (200 g)
吸管
盖子
润滑油枪
喷嘴顶端部的夹持力太大时，请调整。
用扳手固定六角形部
用活动板子转动顶端部
拧紧
拧松
顶端部
六角形部
EJM9DC-MB-02C-00
NPM-WX/WXS

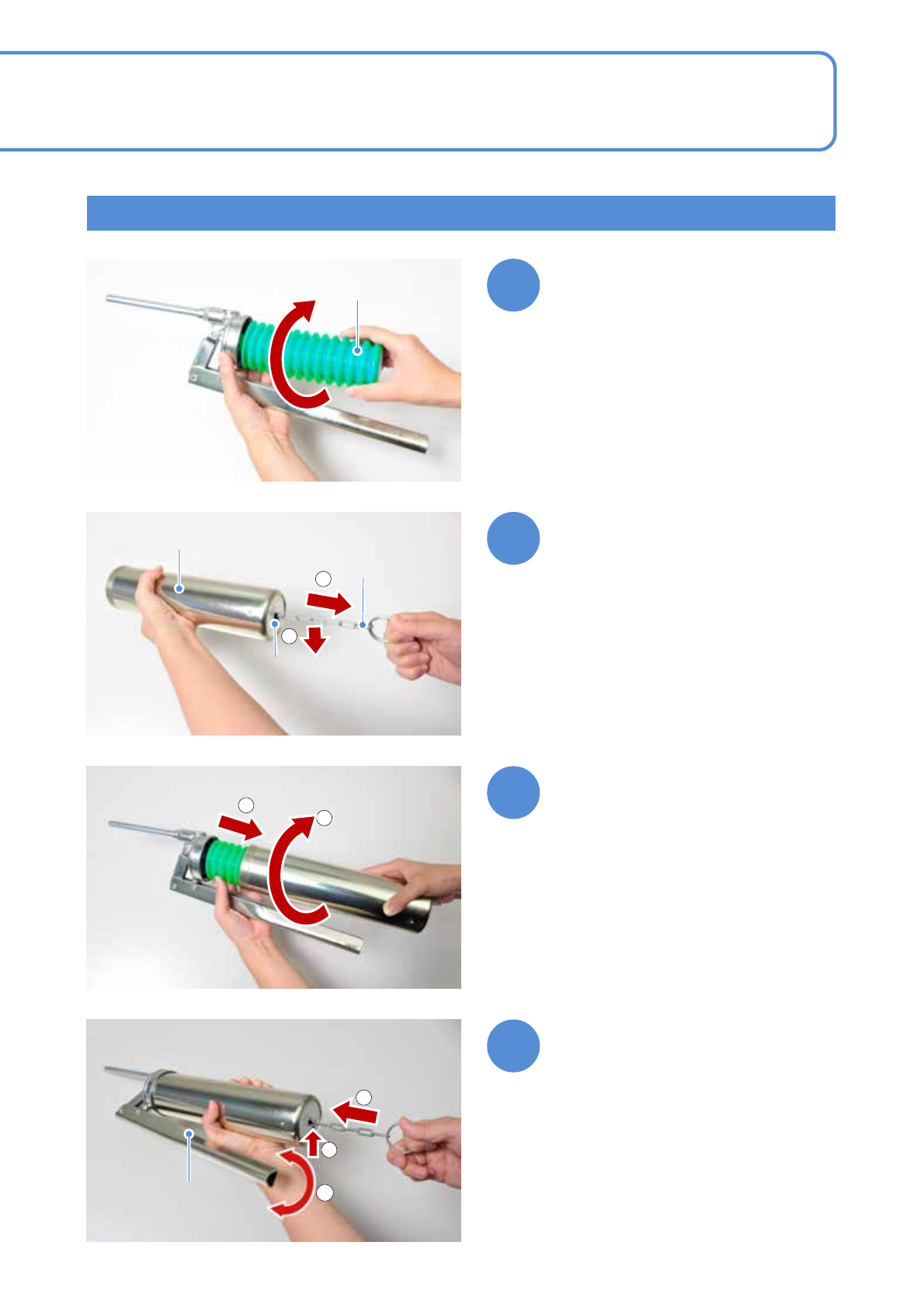

油筒芯的安装方法
2-3-2
1
2
1
2
1
2
3
2
3
4
1
油筒芯
油筒
链子
孔
打开油筒芯的盖子，
插入卸下油筒状态的主体内
●完全插入。
(若不完全插入，会漏出润滑油)
拉出油筒的链子 (①)，
上锁 (②)
把油筒芯放入油筒 (①)，
把油筒完全插入主体 (②)
从油筒孔把链子收起 (①)，
插入油筒内 (②)
●来回压杆2、3 次，确认是否从喷嘴先
端压出润滑油 (③)
。
杆
EJM9DC-MB-02C-00
NPM-WX/WXS
润滑油枪的使用方法
使用润滑油一览
1
2
3
加油部位 润滑油种类 指定润滑油名称 生产厂家
XY单元 等
(滚珠丝杠、线性导轨)
润滑油
LCG100
出光润滑油 (中国) 有限公司
贴装头 (轴承)
真空氟性
润滑油
Barrierta IEL/V
NOK KLUBER CO., LTD.
2-3-3
有关加油 2
2-3
1
2
检查周期
参考资料
140小时
操作手册 5-2 ‘各周期定期检查项目’
560 小时 或者 1000 小时
工程师手册 3-2 ‘各周期定期检查项目’
把喷嘴先端接触到润滑油注入口
所设定次数来回压杆
●使用选购件的润滑油枪时，1次的吐出
量大致是、0.9 cm
3
。
※ 为了尽量均匀地供给润滑油，请一边
移动可动部一边加油。否侧，有时不
能排出旧的润滑油。
※图片显示的是润滑油枪的使用方法。
用棉纱布擦去漏出的润滑油
●若不擦去，润滑油会掉落在生产基板上。
●关于润滑油的注意事项请参阅另册的「安全数据表(SDS)」。
●关于润滑油的详细加油方法等，请参考下表中的资料。
