1-2. 自动光学检测仪各部件间线缆及连接方法说明
1-2-1．自动光学检测仪各部件间线缆说明

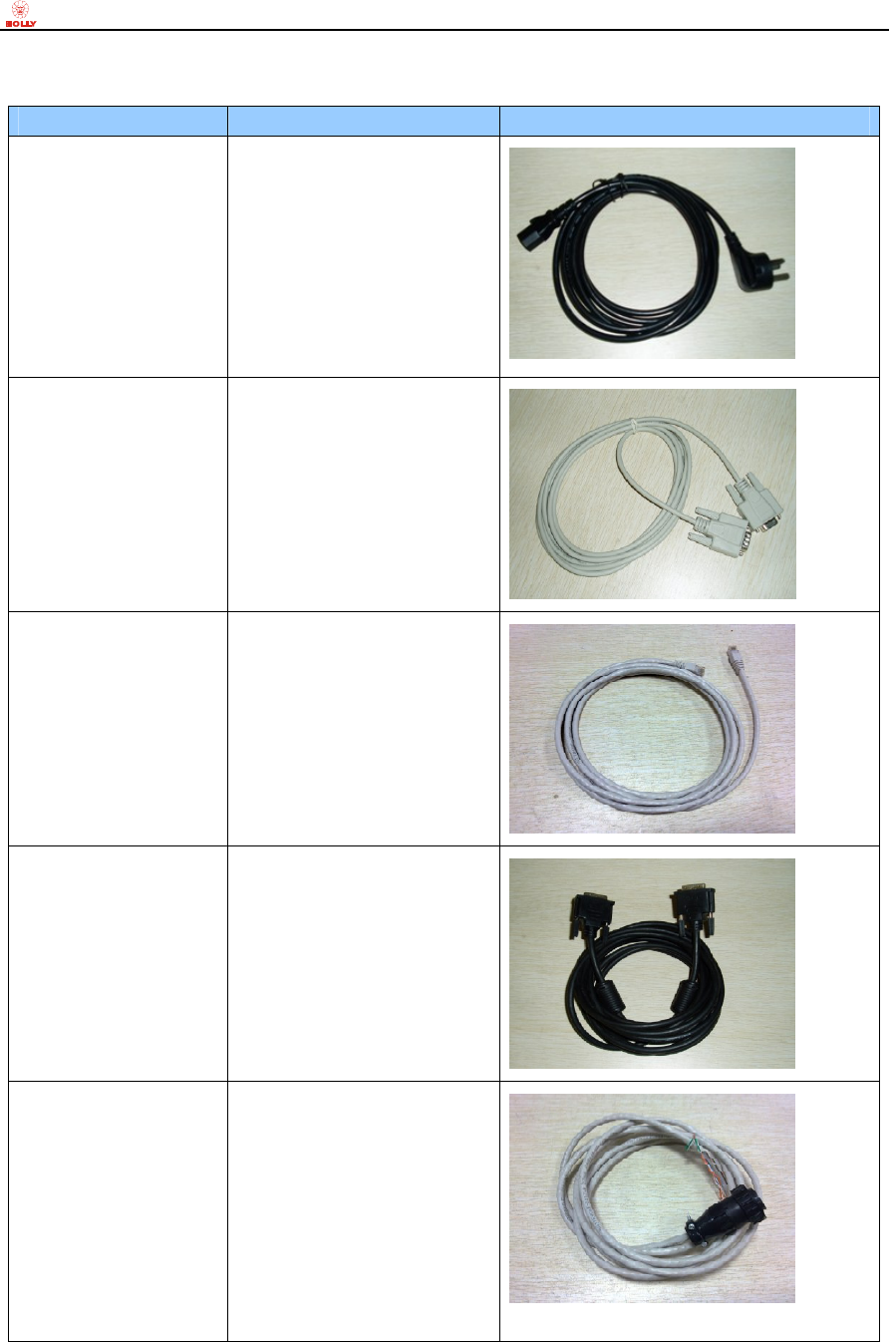

线缆名称 功能说明 线缆实物图
电源线 用于连接外部电源和 AOI 主
机、主控电脑、显示器，实现
供电之目的；
设备内部 2 条、外部 1 条，共
计 3 条 ；
串口 RS232
数据通信线
用于连接 AOI 主机和主控电
脑，实现 AOI 主机内置 PLC
和电脑间的实时数据通信；
设备内部共计 1 条；
千兆网线 用于连接 AOI 主机和主控电
脑，实现数字相机获取图像数
据的实时传输；和连接 AOI
主机与维修工作站或者客户
工厂局域网；
设备内部 1 条，外部 1 条，共
计 2 条 ；
显示器 DVI 数字信号
连接线
用于连接显示器和主控电脑，
实现电脑信号的实时数字化
显示；
设备内部共计 1 条；
前、后设备通讯线缆 用于连接 SMT 生产线前/后设
备，通过设备间交互通信实现
电路板自动传入、传出
（SMEMA 标准）；
设备外部共计 2 条；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 10 页 共 64 页
1-2-2．自动光学检测仪各部件间线缆连接方法说明

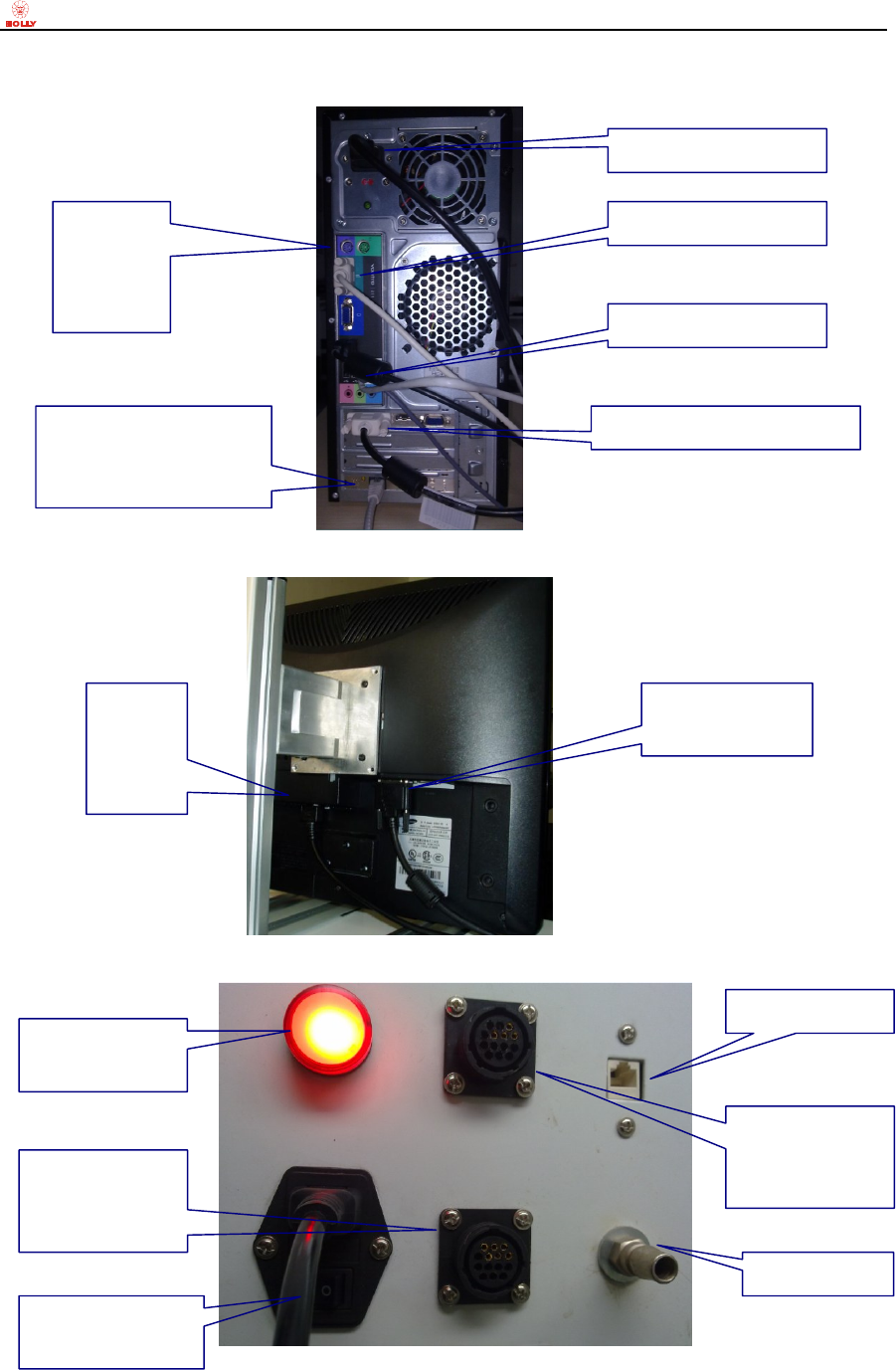

a. 主控电脑（后部连接面板）： 如 下 图 所 示 ：
b. 显示器（后部连接面板）： 如 下 图 所 示
c. AOI 主机（后部连接面板，位于 AOI 主机后侧右下角。）： 如 下 图 所 示 ：
主控电脑电源连接线
电脑鼠标
与键盘连
接端口（各
1个）
内部局域网络接口
显示器 DVI 数据线连接端口
连接主机与设备的网线
（注意：切勿与局域网接
口混淆）
RS232 数据连接端口
显示器
电源连
接端口
显示器 DVI 数据
连接线端口
AOI 主机电源
工作状态指示灯
连接 AOI与前段
设备的通讯端口
SMEMA 标准
AOI 进气端口
局域网连接端口
AOI 主机电源线、
电源供电开关
连接 AOI与后段
设备的通讯端口
SMEMA 标准
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 11 页 共 64 页
1-3. 开启与关闭自动光学检测仪
1-3-1. 开启自动光学检测仪
a. 首先将 AOI 主机与外界电源（220V）连接；
b. 依次打开 AOI 主机后部电源供电开关（船型开关）、 再 打 开 AOI 主机前部电源启动开关（负荷
开关）；打开显示器电源开关；（AOI 内部主控电脑出厂前已做好设定，在 电 源 启 动 开关打开后，
给 AOI 所有电器部件供电的同时，也自动开启主控电脑。不需要打开设备前部防护门手动开
启主控电脑。）
（图：电源供电开关-船型开关） （图：电源启动开关-负荷开关）
c. 释放“急停按钮”；
d. 打开主控电脑“桌面”上的“赫立 AOI 系统软件中文版”软件启动快捷方式（鼠标左键双击或者右
键单击图标后选择打开）。
注意事项：
a. 有 220V 电压处，请务必注意安全、防止触电。
b. 请务必将 AOI 设备良好接地，以保证操作人员人身安全，以及受检电路板电气安全。
1-3-2．关闭自动光学检测仪
a. 首先关闭当前运行之所有应用程序（做好数据保存工作）， 从 Windows 7 开始按钮点击关机，
等待主控电脑自动关闭后，再关闭显示器电源按钮；
b. 关闭 AOI 主机前部电源启动开关（负荷开关）， 然 后 再 关 闭 后 部 电 源供电开关（船型开关）；
c. 按下设备的“急停按钮”（安全保护措施）。
注意事项：
a. 有 220V 电压处，请务必注意安全、防止触电。
b. 关闭电源至少保证 1 分钟后，方可再次打开电源，否则可能会对设备内部贵重电器部件造成无
法修复的损伤。
