上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 17 页 共 64 页

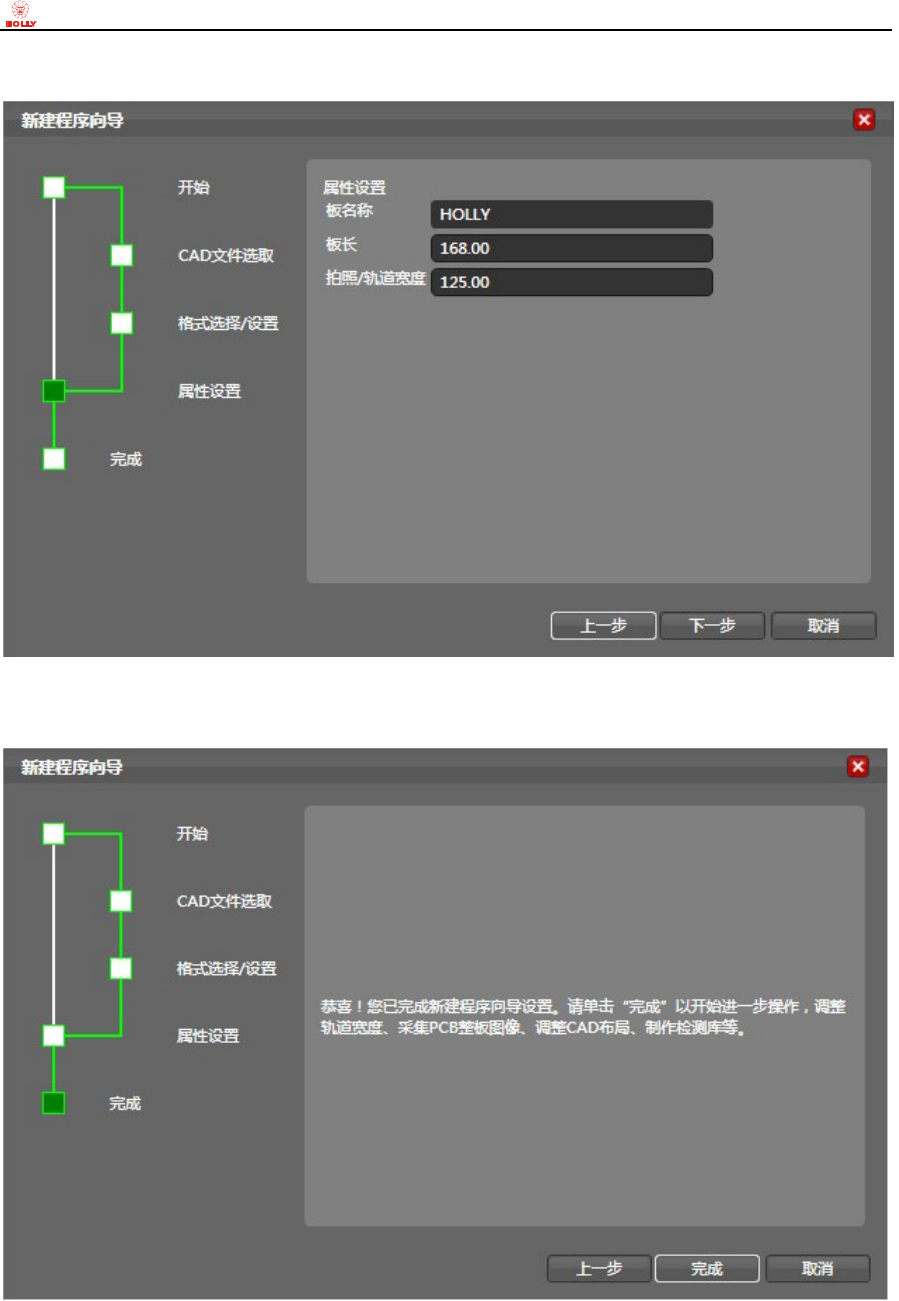

步骤 6）： 屏幕返回到“新建程序向导”对话框，点击“下一步”，对所测 PCB 的属性（长度、宽度及板
厚尺寸）进行设置，完成设置后点击“下一步”按钮；
恭喜！您已完成 CAD 数据的导入。屏幕出现进一步的操作步骤提示，点击“完成”按钮；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 18 页 共 64 页

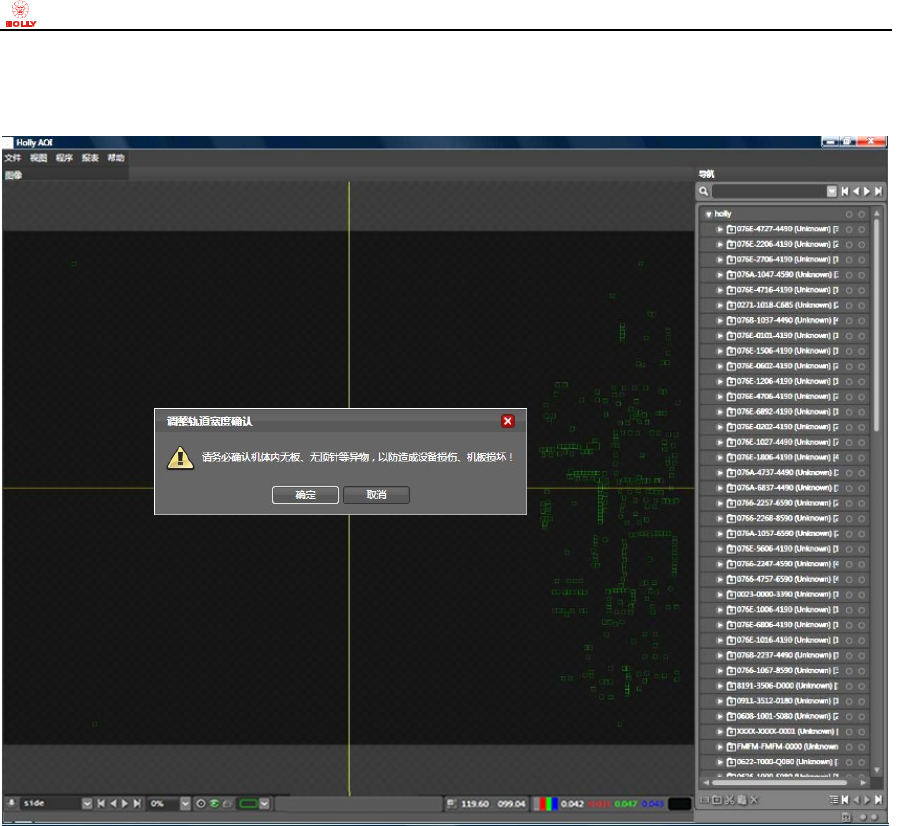

屏幕出现如下图所示的 CAD 总体布局图（绿色矩形框显示）及元件目录树，并且系统会自动出现
“调整轨道宽度确认”对话框，点击“确定”则系统会按照先前设定的“拍照/轨道宽度”数值自动执行
调整轨道宽度动作，点击“取消”则不进行调整轨道宽度动作。
2-2. 采集图像及调整 CAD 布局
本小节描述图像采集方法及 CAD 布局的调整步聚。
2-2-1. 采集图像方法
步骤 1）： 如 果 轨 道 宽 度 已 按 上 一 章节的方法自动调整至目标宽度了，则只需将电路板放置在 AOI 轨道
入口处（确保入口传感器可感应到）， 然 后 鼠 标 左 键 单 击击“控制”菜单项下的“进板”动作，此时
设备本体内的“停板器”气缸则会自动升起，并且两根轨道上的传送皮带由各自的步进电机转动
并传送至停板位置后，“夹板器”气缸则会自动升起并且将受检电路板可靠夹装；
如果上一章节轨道宽度未调整至目标宽度，则需要鼠标左键单击“控制”菜单项下的“调整轨道宽
度”动作，按照界面上的信息提示将轨道宽度自动调整至合适的宽度。
注意：请务必确认机体内无板、无顶针等异物，以防造成设备损伤或者基板损坏。

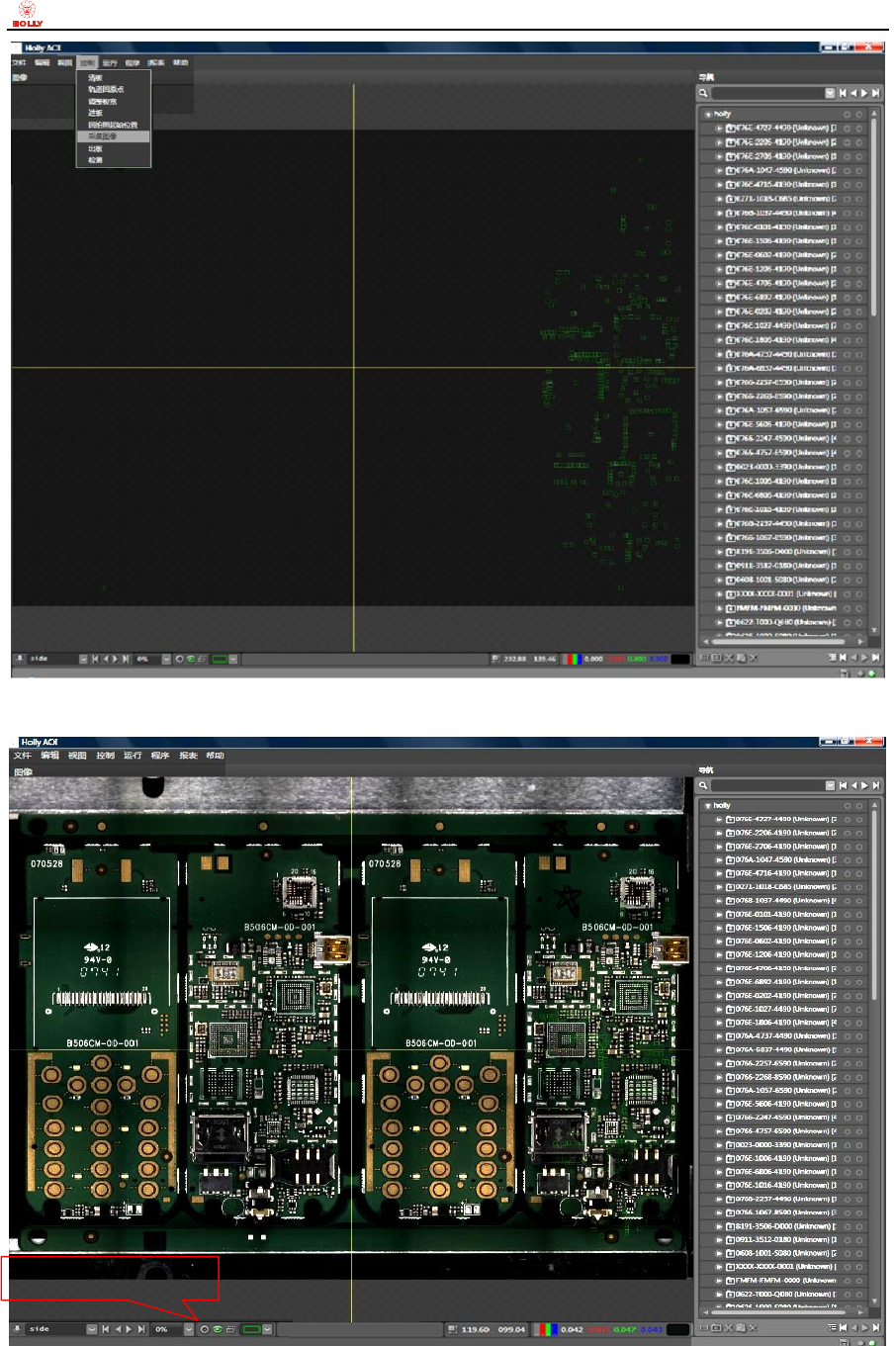

步骤 2）： 放 置 好 待 测 PCB 后，点击赫立 AOI 系统软件“控制”菜单下的“采集图像”选项；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 19 页 共 64 页
步骤 3）： 赫立 AOI 自动获取待测 PCB 整板图像，建议居中放置（点击界面左下方的“居中”功能按钮）
如下图所示；
图像居中显示按钮
