上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 48 页 共 64 页
b) 算法参数设置定义
算法参数 参数功能
参数类型
[参数值域]
参数详解
合格范围 设置合格的范围
亮度数值
[0-1]
设置所有像素的亮度的最小值的合格范围。
c) 运算结果
数据类型[数据范围]：亮度数值[0-1]
运算结果详解：所有像素的亮度的最小值。
5-3-22. 亮度极差
a) 算法工作原理
在检测窗口指定的区域内，计算在检测窗口指定的区域内，计算所有像素的亮度的最大值和最小值
之差。常用于检测缺件、偏移、极性等。常用于检测缺件、偏移、极性等。
b) 算法参数设置定义
算法参数 参数功能
参数类型
[参数值域]
参数详解
合格范围 设置合格的范围
亮度数值
[0-1]
设置所有像素的亮度的最大值和最小值之
差的合格范围。
c) 运算结果
数据类型[数据范围]：亮度数值[0-1]
运算结果详解：所有像素的亮度的最大值和最小值之差。
5-3-23. 亮度偏差
a) 算法工作原理
在检测窗口指定的区域内，计算所有像素的亮度的分布偏差，效果和“亮度极差”相似，优点是不
易受个别极端像素的亮度变化而发生数值差异。常用于检测缺件、偏移、极性等。
b) 算法参数设置定义
算法参数 参数功能
参数类型
[参数值域]
参数详解
合格范围 设置合格的范围
亮度数值
[0-1]
设置所有像素的亮度的分布偏差的合格范
围。
c) 运算结果
数据类型[数据范围]：亮度数值[0-1]
运算结果详解：所有像素的亮度的分布偏差。
5-3-24. 亮度投射最小跨度
a) 算法工作原理
在检测窗口指定的区域内，进行窗口长度方向上亮度投射后的亮度极差运算，并求取极差后的最小
数值。可辨识窗口长度方向上有无极亮或极暗物体横跨窗口的宽度方向。常用于检测 IC 引脚桥连；
片式元件缺件、偏移等。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 49 页 共 64 页
b) 算法参数设置定义
算法参数 参数功能
参数类型
[参数值域]
参数详解
合格范围 设置合格的范围
亮度数值
[0-1]
设置亮度投射最小跨度数值的合格范围。
c) 运算结果
数据类型[数据范围]：亮度数值[0-1]
运算结果详解：亮度投射最小跨度数值。
5-3-25. 条码识别
a) 算法工作原理
在检测窗口指定的区域内，自动辨识各种条码。
b) 算法参数设置定义
算法参数 参数功能
参数类型
[参数值域]
参数详解
条码格式 设置条码的格式
下拉列表
[Codebar/Code39/Cod
e93/Code128/DataMatr
ix/EAN8/EAN13/ITF-14
/PDF417/QRCode/UP
C-A/UPC-E]
设置需要检测的条码格式
匹配模式 设置匹配的模式
下拉列表
[无/仅数字/仅字母/仅字
享福和数字/限定长度
12]
设置需要匹配的条码模式
侦测格式 自动侦测条码的模式
N/A
[点击侦测]
自动辨识条码的格式及具体数值
c) 运算结果
数据类型[数据范围]：字符数值类型
运算结果详解：辨识出的各种条码
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 50 页 共 64 页
5-4. 常见缺陷检测方法及常用检测算法应用实例
5-4-1. 缺件

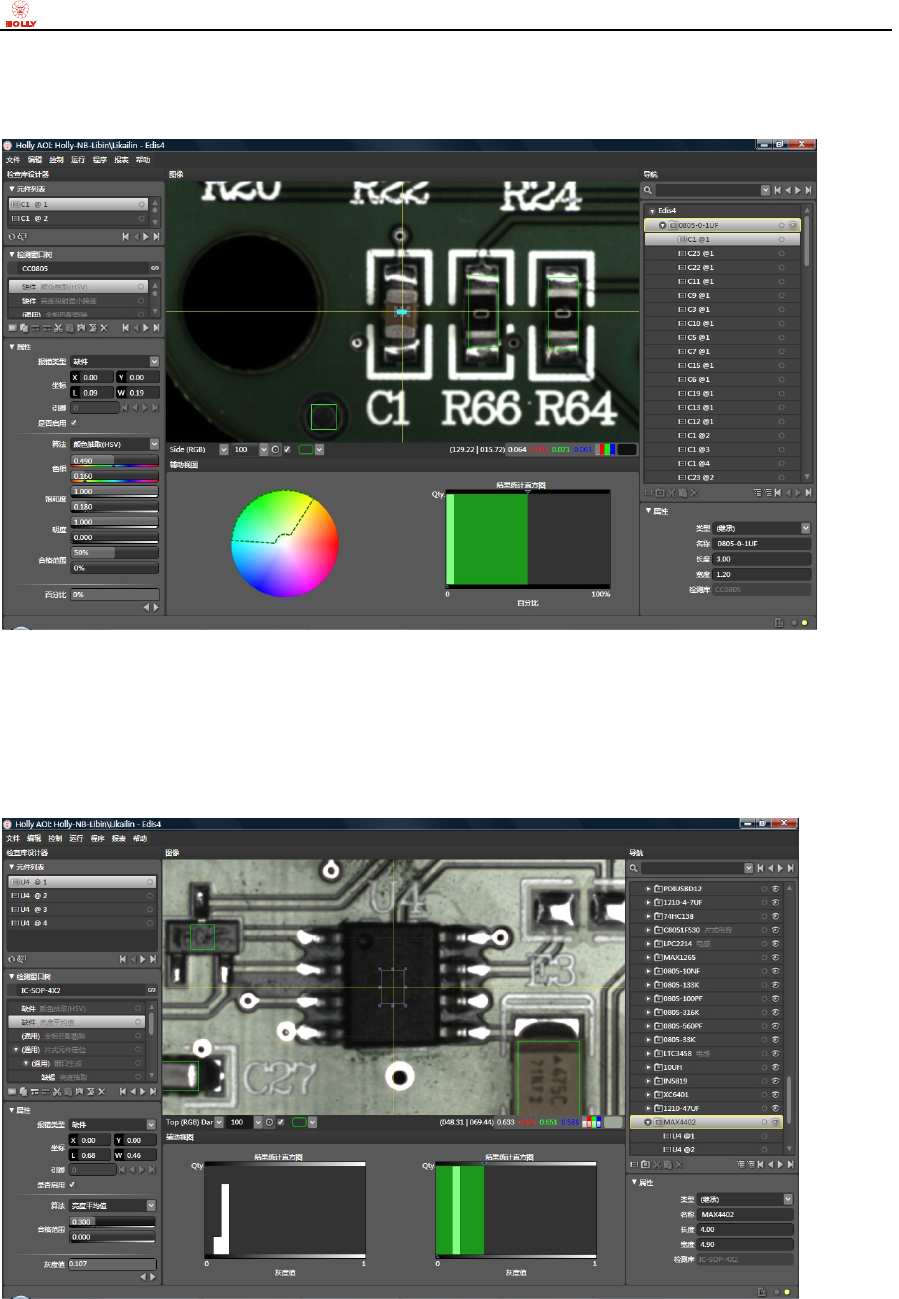

a) 缺件检测方法 之 颜色抽取 HSV
在Side（RGB）真彩色图像模式下：电容 C1 未缺件时，当前检测窗口位置应为元件本体之褐色（基本
无任何绿色）；电容 C1 缺件时，则当前检测窗口位置应被裸露出的电路板基板绿色几乎全部占据。
因此，在当前检测窗口区域内，运用颜色抽取 HSV 方法计算颜色为绿色的像素个数占窗口内像素总数
的百分比应在 50%以内（通常情况下运算结果应几乎为 0）。如若缺件，运算结果将远大于 50%。
b) 缺件检测方法 之 亮度平均值
在 Top (RGB) Dark 图像模式下：当 IC 元件 U4 未缺件时，本体相对较暗，亮度平均值也相对较小；当
元件缺件时，元件本体下的基板便裸露出来，而基板亮度相对较亮，亮度平均值相对较大。
