上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 51 页 共 64 页
c) 缺件检测方法 之 亮度最大值
在 Side (RGB)真彩色图像模式下：当二极管 D1 未缺件时，本体相对较暗，亮度最大值相对较小；当元
件缺件时，元件本体下的白色高亮丝印便裸露出来，亮度最大值则相对较大。
d) 缺件检测方法 之 亮度投射最小跨度
在 Top (RGB) Dark 图像模式下：当电容 C14 未缺件时，基板是相对较亮，而元件本体左右两侧两道暗
边就会贯穿当前检测窗口，亮度投射最小跨度的原理是当有极亮或极暗的物体贯穿检测窗口长度方向
时，结果值将会较大，所以当元件没有缺件时，亮度投射最小跨度结果值将较大；而当元件缺件时，便
无两道暗边贯穿检测窗口，亮度投射最小跨度结果值将较小。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 52 页 共 64 页
5-4-2. 偏移

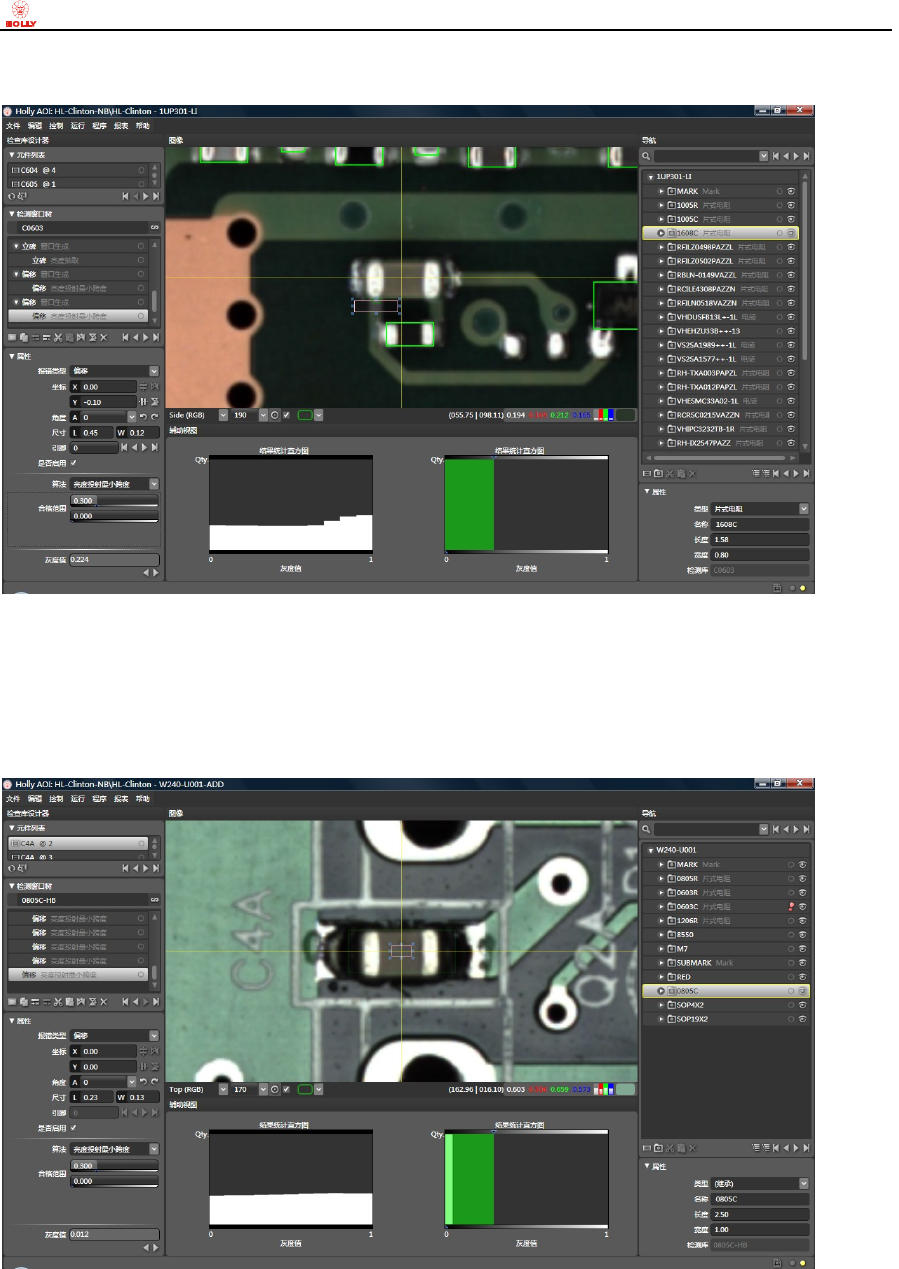

a) 偏移检测方法 之 亮度投射最小跨度 1
在 Side（RGB）真彩色图像模式下：把使用亮度投射最小跨度算法的检测窗口放在元件电极的旁边，当
元件没有上下方向偏移时，当前窗口没有任何的亮边贯穿，结果值相对较小；当元件上下方向偏移时，
电极的亮边就会贯穿当前检测窗口，亮度投射最小跨度的结果值则相对较大。
b) 偏移检测方法 之 亮度投射最小跨度 2
在 Top（RGB）同轴落射照明图像模式下：当元件没有左右方向偏移时，此时亮度投射最小跨度的结果
数值相对较小；而当元件左右方向偏移时，电极亮边就会横向贯穿当前检测窗口，而导致亮度投射最小
跨度的结果数值相对较大。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 53 页 共 64 页

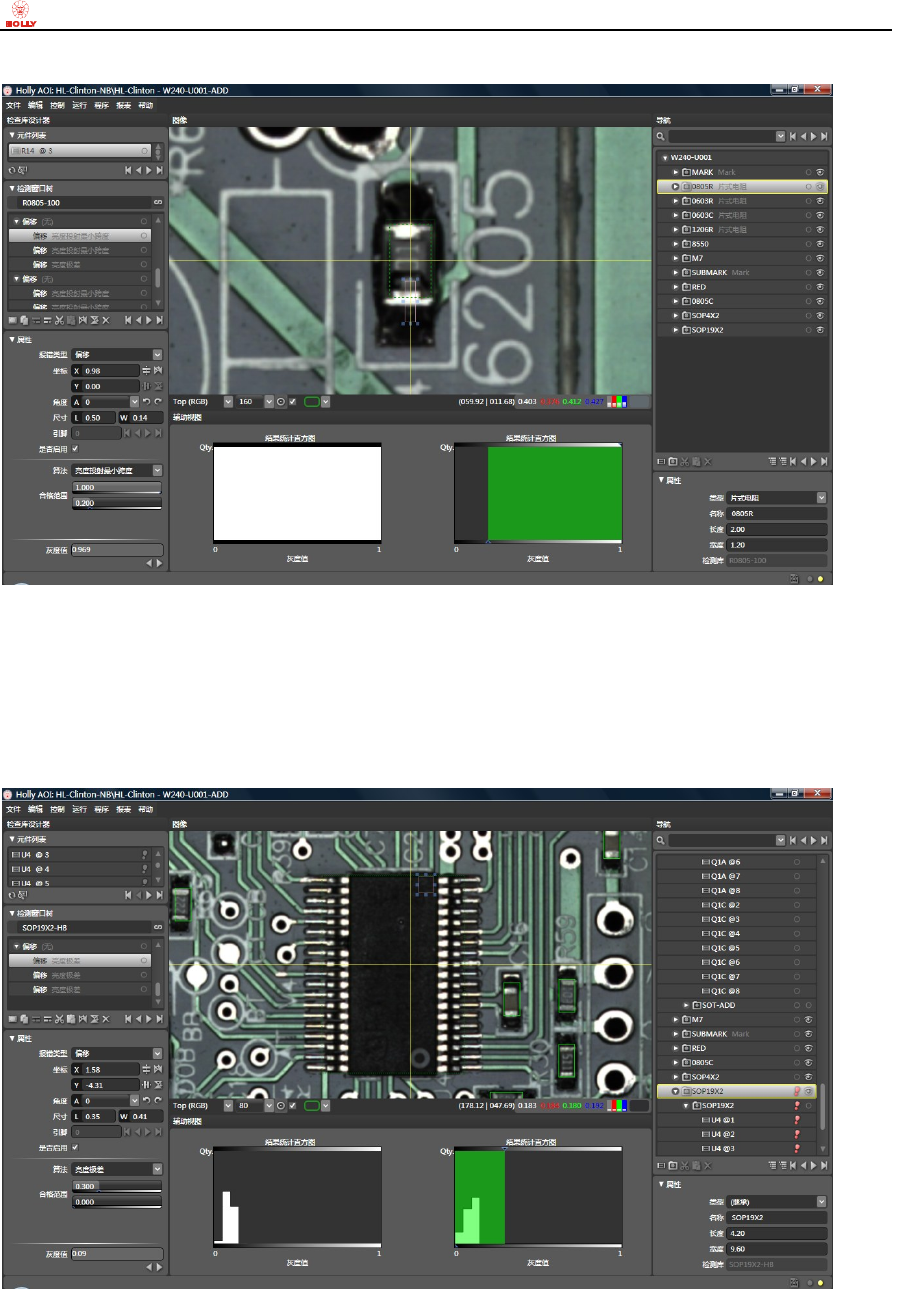

c) 偏移检测方法 之 亮度投射最小跨度 3
在 Top（RGB）同轴落射照明图像模式下：当元件没有上下偏移时，元件两端的电极始终很亮，此时亮
度投射最小跨度的结果数值相对较大；而当元件上下偏移时，电极就会偏出当前检测窗口的位置，使电
极亮边不在当前检测窗口内，而导致亮度投射最小跨度的结果数值相对较小。
d) 偏移检测方法 之 亮度极差
在 Top（RGB）同轴落射照明图像模式下：IC 元件没有左右偏移时，当前检测窗口内均匀且较暗，无极
亮的引脚进入，此时亮度极差的结果值相对较小；而当 IC 元件左右偏移时，较亮的引脚就会偏入当前
检测窗口的位置，则导致亮度极差的结果值相对较大。
