上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第 55 页共 64 页

5-4-3. 侧立

a) 侧立检测方法之亮度投射最小跨度 1

在 Side（RGB）真彩色图像模式下：当电阻元件没有侧立时，当前窗口没有任何的亮边横向贯穿，结果

数值相对较小；当电阻元件侧立时，电阻的侧向亮边就会横向贯穿当前检测窗口，亮度投射最小跨度的

结果值则相对较大。

b) 侧立检测方法之亮度投射最小跨度 2

在 Top（RGB）同轴落射照明图像模式下：当电阻/电容元件没有侧立时，当前窗口被电极的亮边横向贯

穿，结果数值相对较大；当电阻/电容元件侧立时，电极亮度会很暗，不会有亮边横向贯穿当前检测窗口，

亮度投射最小跨度的结果值则相对较小。

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第 56 页共 64 页

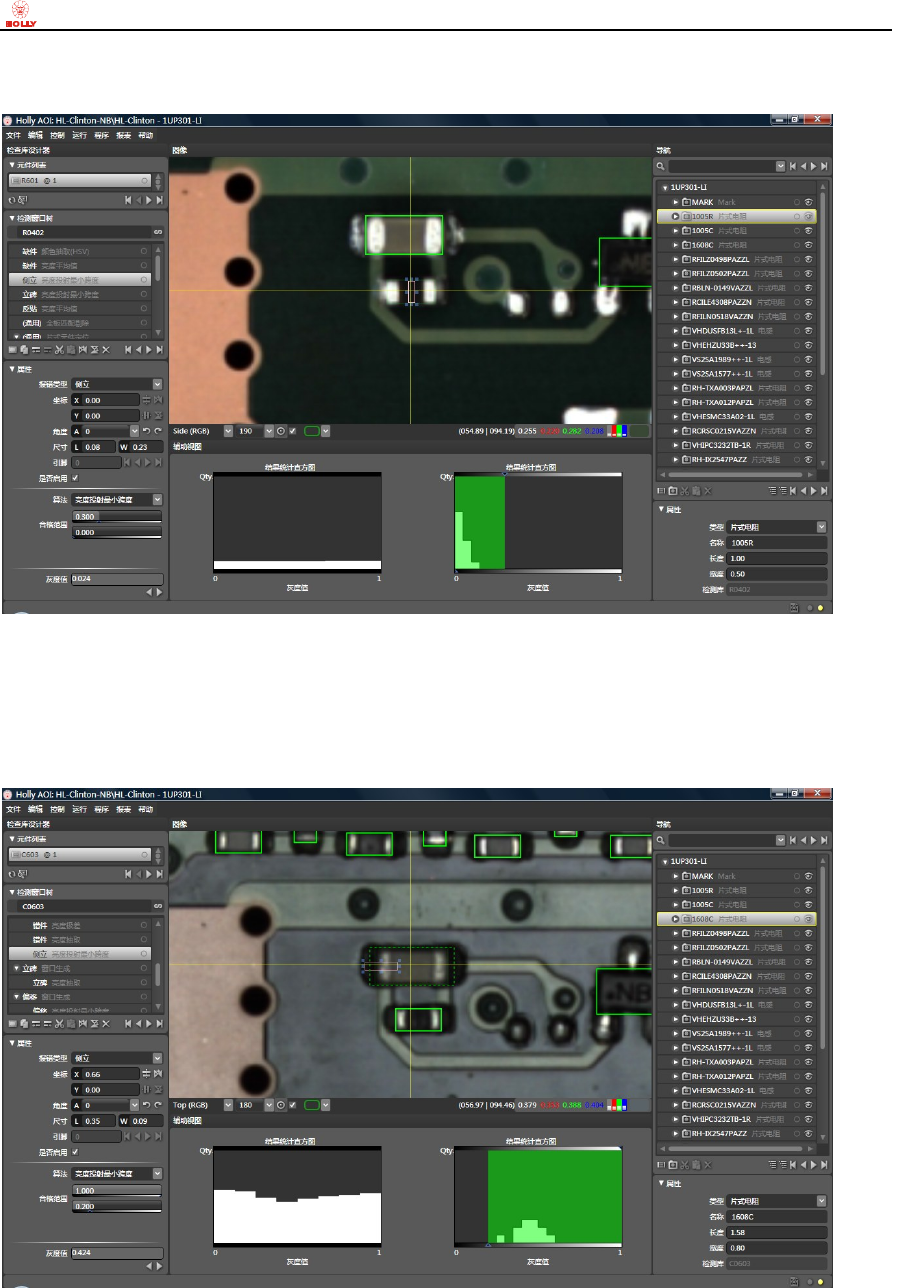

5-4-4. 立碑

a) 立碑检测方法之颜色抽取 HSV

在 Side（RGB）真彩色图像模式下：元件未垂直立碑时，当前检测窗口位置应为元件本体之黑色（基本

无任何绿色）；元件垂直立碑时，则当前检测窗口位置应被裸露出的电路板基板绿色几乎全部占据。

因此，在当前检测窗口区域内，运用颜色抽取 HSV 方法计算颜色为绿色的像素个数占窗口内像素总数

的百分比应在 50%以内（通常情况下运算结果应几乎为 0）。如若垂直立碑，运算结果将远大于 50%。

b) 立碑检测方法之亮度投射最小跨度

在 Top（RGB）同轴落射照明图像模式下：当元件未半垂直立碑时，当前窗口没有任何亮边横向贯穿，

结果数值相对较小；当元件半垂直立碑时，电极亮边会横向贯穿当前窗口，亮度投射最小跨度的结果值

则相对较大。

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第 57 页共 64 页

5-4-5. 反贴

a) 反贴检测方法之亮度平均值

在 Side（RGB）真彩色图像模式下：电阻元件未反贴时，当前检测窗口位置应为元件本体亮度非常暗，

亮度平均值相对较小；电阻元件反贴时，电阻元件本体反面亮度非常亮，亮度平均值相对较大。

b) 反贴检测方法之亮度极差

在 Side（RGB）真彩色图像模式下：二极管/三极管元件未反贴时，本体表面有相对较亮的字符，当前

检测窗口位置亮度极差结果数值相对较大；而当元件反贴时，元件反面本体非常暗而且均匀一致，亮度

极差结果数值相对较小。
