5. 系统使用方法
67

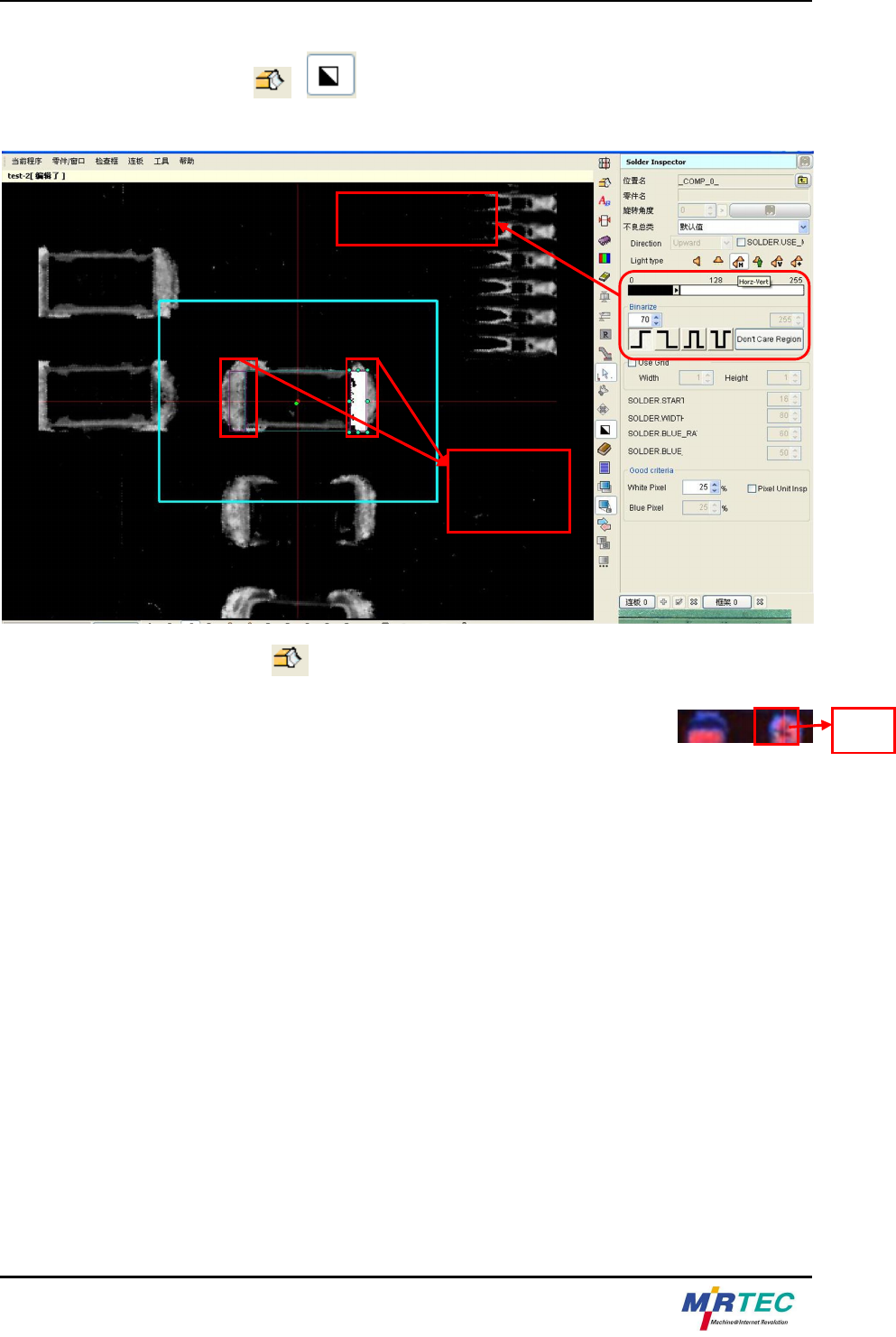

通常情况下两边solder部分采用
+
结合的方式，通过调整二值化的取值让solder部分显示白色，其他部分显
示黑色
在彩色光状态下，我们亦可以使用
彩光
来对颜色进行抽取，从原理我们知道锡膏在正常的爬锡状态下显示的是蓝
色，如果发生open或者少锡的情况下，因为锡面比较亮且比较平整，所以会显示红色
我们做如下选择：
二值化取值
白色部分
为锡膏
NG
MV-3U 使用者菜单
68

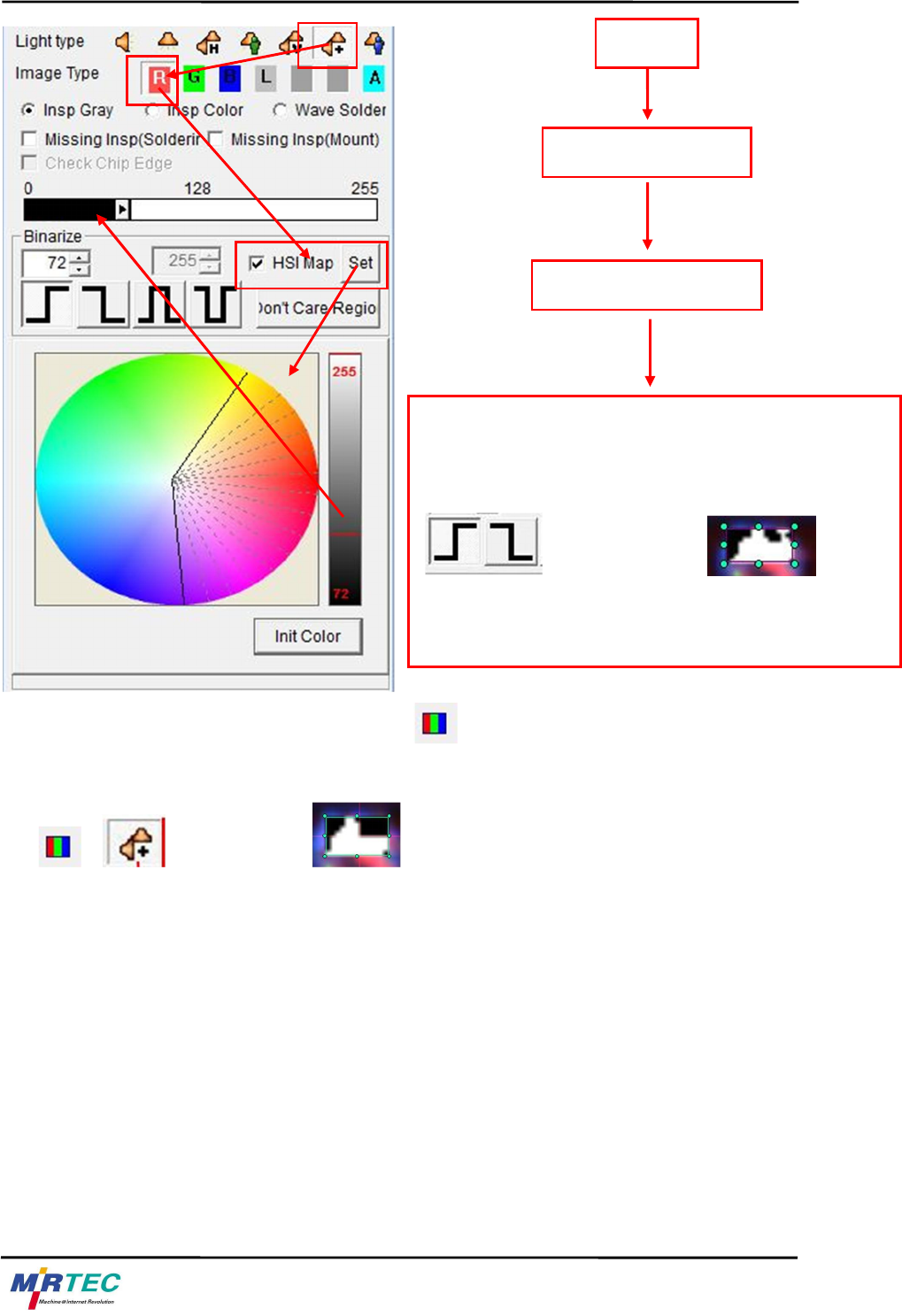

因为彩光的关系，给我们提供了更多种的检查选择， 选项的可用性也比白光时更见清晰和便利，我们可以使用此
项功能对锡膏位置进行抽红检测，具体操作如下：
选择 在检测部位截图 并做如下设定：
选择彩光
选择要抽取的红色版本
选择HSI Map，选择Set
打开调色板，选择红色的区域，这个区域的选择尽量和ope
n状态下的颜色相吻合，并适当扩大并调整二值化值。因为
设 备 是 检 测 的 w h i t e P i x e l ， 所 以 我 们 通 过 调 整
来使红色显示为白色 ，其他颜
色显示为黑色，并设定white Pixel值为0-30%（根据实际
情况），设定完成当出现不良时，即可检出
5. 系统使用方法
69

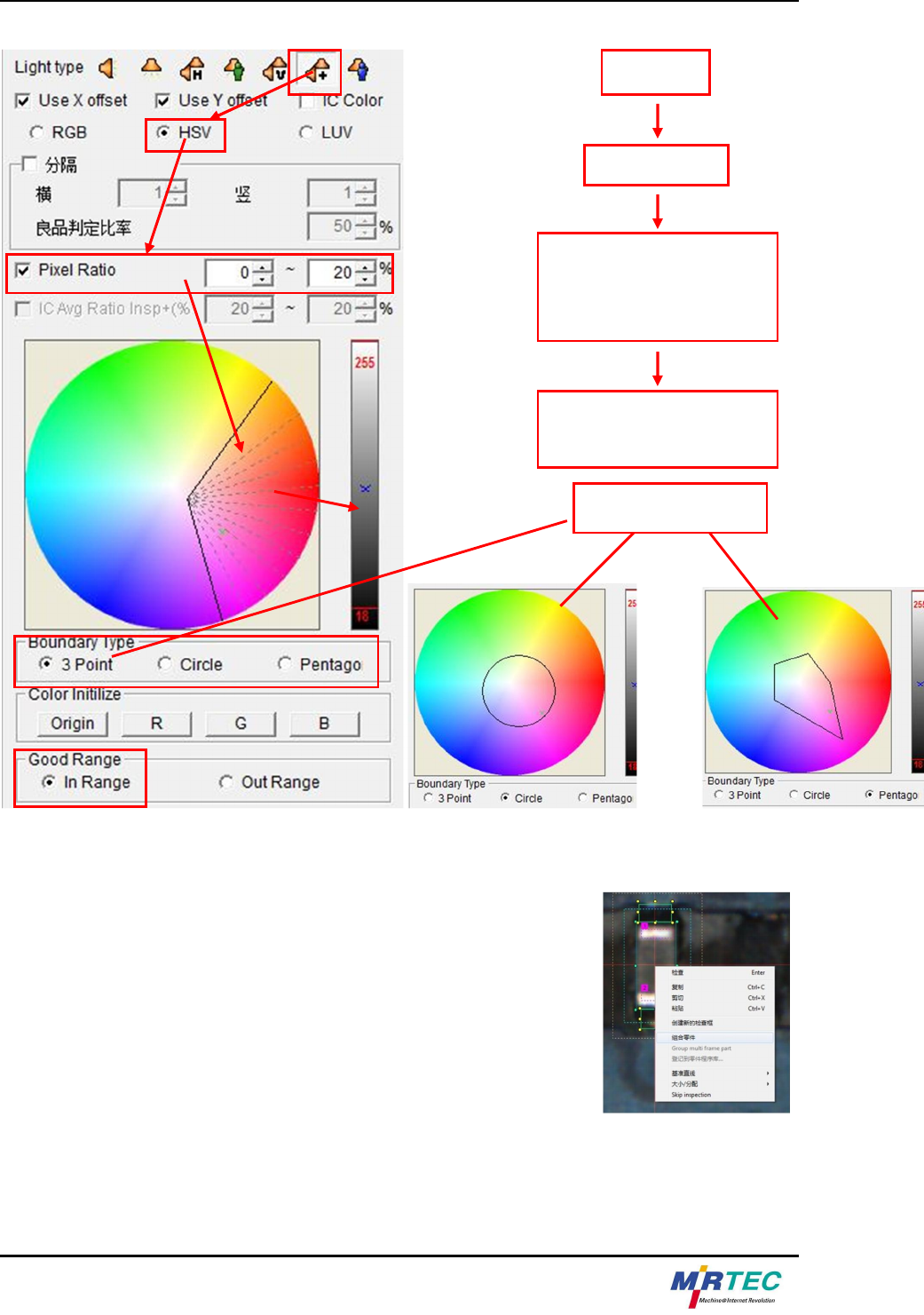

编辑完成后，选定本元件所有的检查框，点击鼠标右键，选择组合零件，
chip元件编辑完成。
元器件编辑完成之后需要保存数据库，保存步骤如下：
选择彩光
选择HSV格式
选择Pixel Ratio，可以使
彩色检查框里面的颜色黑
白二值化
调 整 到 所 需 要 的 颜 色 区
域，并设定二值化值
三种选择色区的类型
