5. 系统使用方法
71
具体的参数调整可见chip 3D调整，相同
二极管编程的关键点在于灯光的调整，因为设备默认的灯光对其检测效果不明显，需要进行自定义灯光的调整，具
体调整方法详见WB灯光调整
IC编辑
和编辑chip元件相同，选择“mounting”工具，选择合适的灯光， 依据元件的轮廓画检查框
为了减少假性不良，使用工具屏蔽文字
本体的3D设定：
本体版本改为Normal
此界面中解释Ref manual的作用：
勾选选项，在本体黄色虚线框的四角会出现4个绿色的小方框，此为设
定3D高度的基准面，即0面，4个方框位置尽量选择相同高度的平面（P
CB板面），勾选后下方的Detail setting的Ref选项被激活，可以设定。
可不选择此项，默认即可，3D成型状态不理想情况下使用
MV-3U 使用者菜单
72

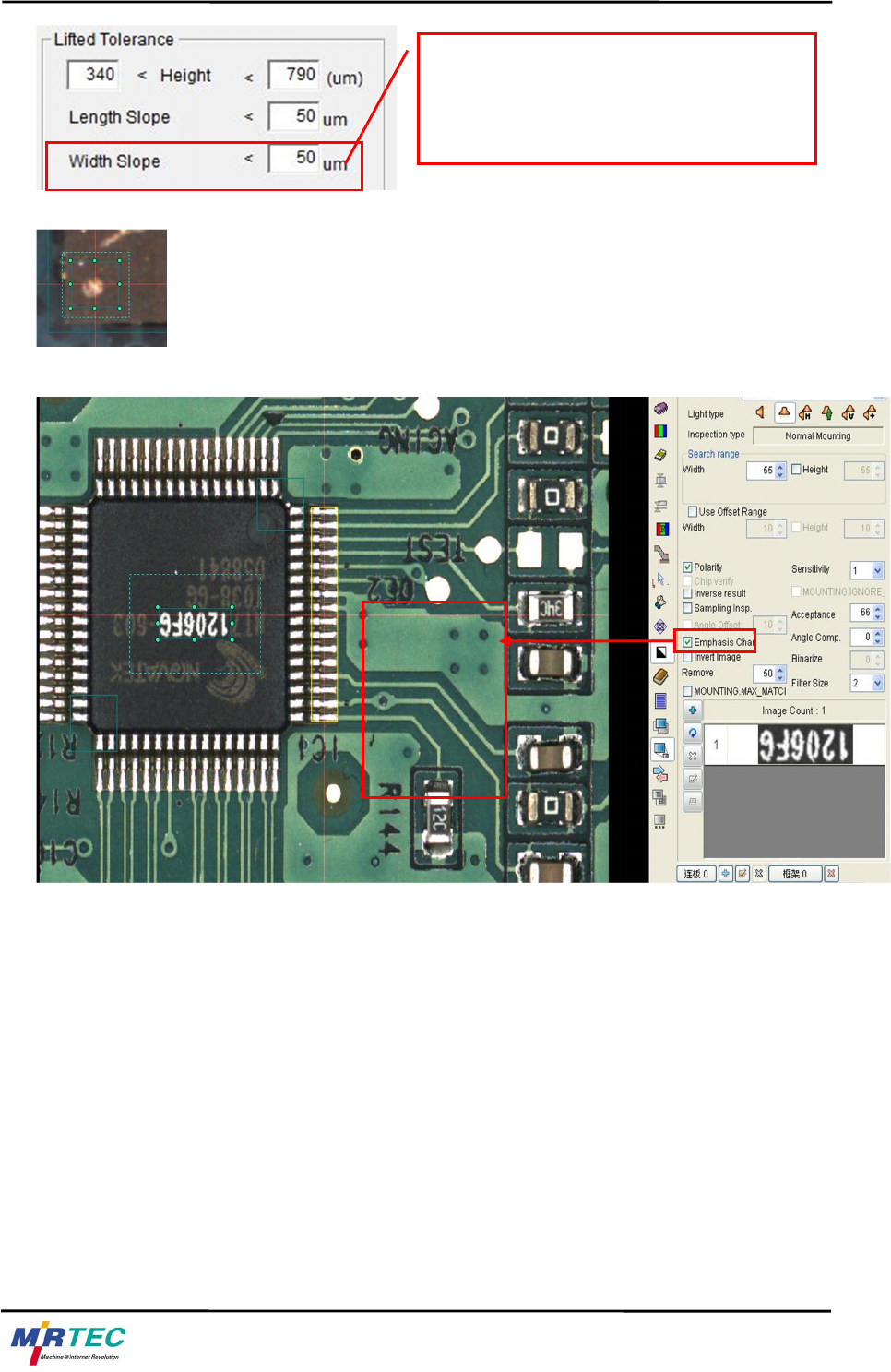

IC基本都是存在极性的，极性点的识别比较简单，使用mounting框在极性标记处画检查框并设定参数即可
选择不同的灯光观察，选出最清晰的灯光进行编辑
为了防止错料，IC元件还设置了文字检测，用本体和平行光取元器件表面能确定元件属性的文字，对文字进行编辑
完成后组合零件并保存数据库。
Connect编辑
本体：
选择mounting框选择合适的灯光，和chip，IC编辑相同，沿边框选择整个本体，因本体较大，亦可选择具有代
表性的管脚中部（选取原则为：保证不良检出）
选择Normal后，在criteria 1中width slope
被激活，功能和length slope相同，请根据实
际情况设定数值
对文字做二值
化处理，让文
字 显 示 更 明
显，加强文字
检查的准确率
5. 系统使用方法
73

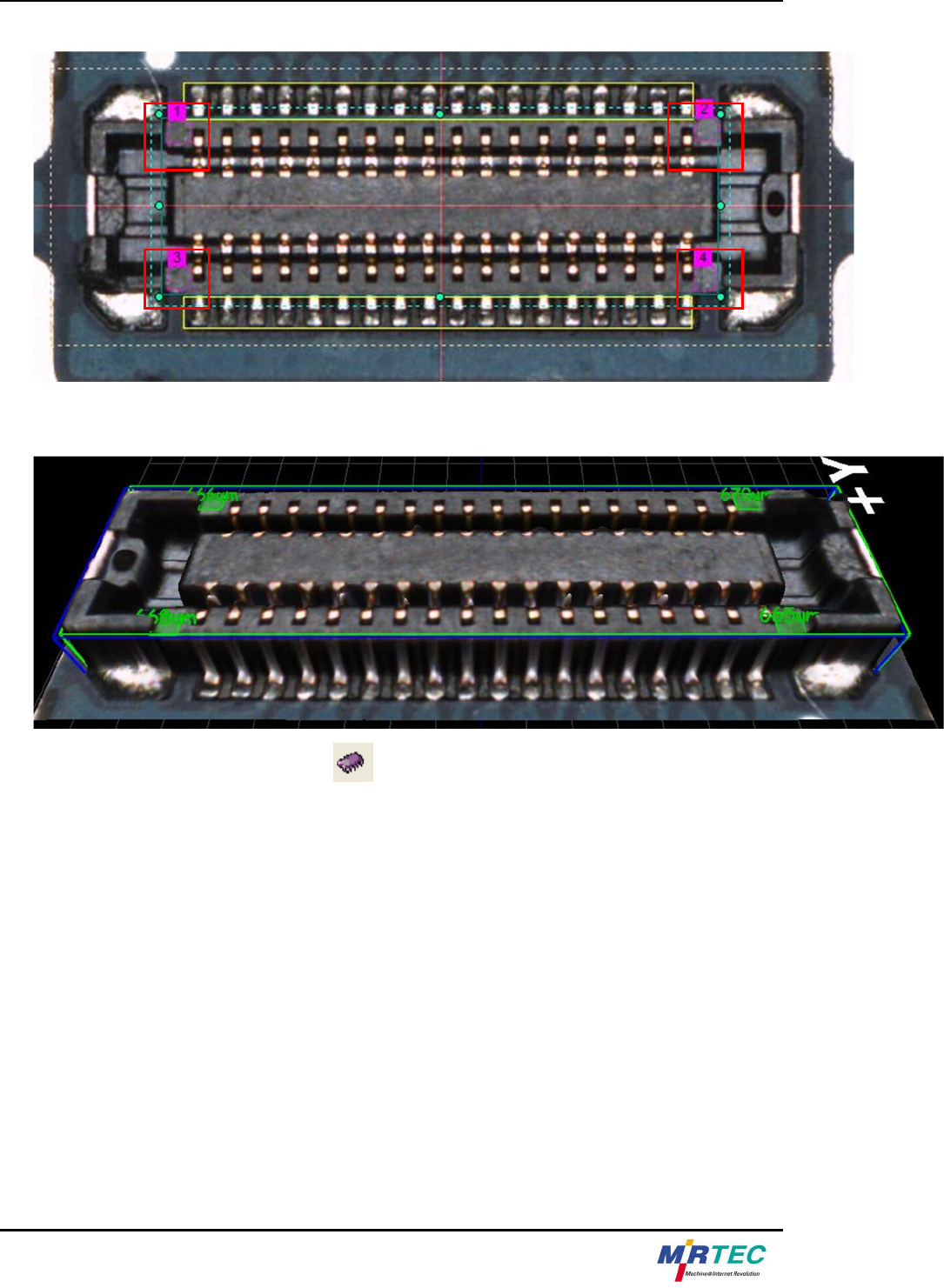

此例中选择的本体中部，并把高度检查的位置设置在四角，要注意设定的大小，切勿悬空。3D设定参数已阐明
形成的3D模型图
本体完成后对管脚进行程序编辑，选择 按钮编辑管脚，如图所示，把IC一边管脚全部包裹进去后，确定管脚
方向
