M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30
0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3 3.5
5
6
8
10
12
16
20
25
30
35
40
45
50
55
60
65
70
75
80 100 120 160 200 200 200 90
Above screw si
zes symbolized with are applied to this machine as a standard.
Fundamentals to Specify Parts No.
How to Specify Parts No.
Measure dimensions of hexagon socket head cap bolt.
Length
Nominal diameter
Nominal diameter M6
Length
20
Color
White
Ex.
With above example Parts No. ought to be “XVE6B20FY”.
XVE6B20FY
XVE6B20FY
Length
Nominal diameter
XVE B FT
Case of Black Color
FBQ000100B02
XVE B FY
Case of White Color
Length
Nominal diameter
Size
Length
Pitch

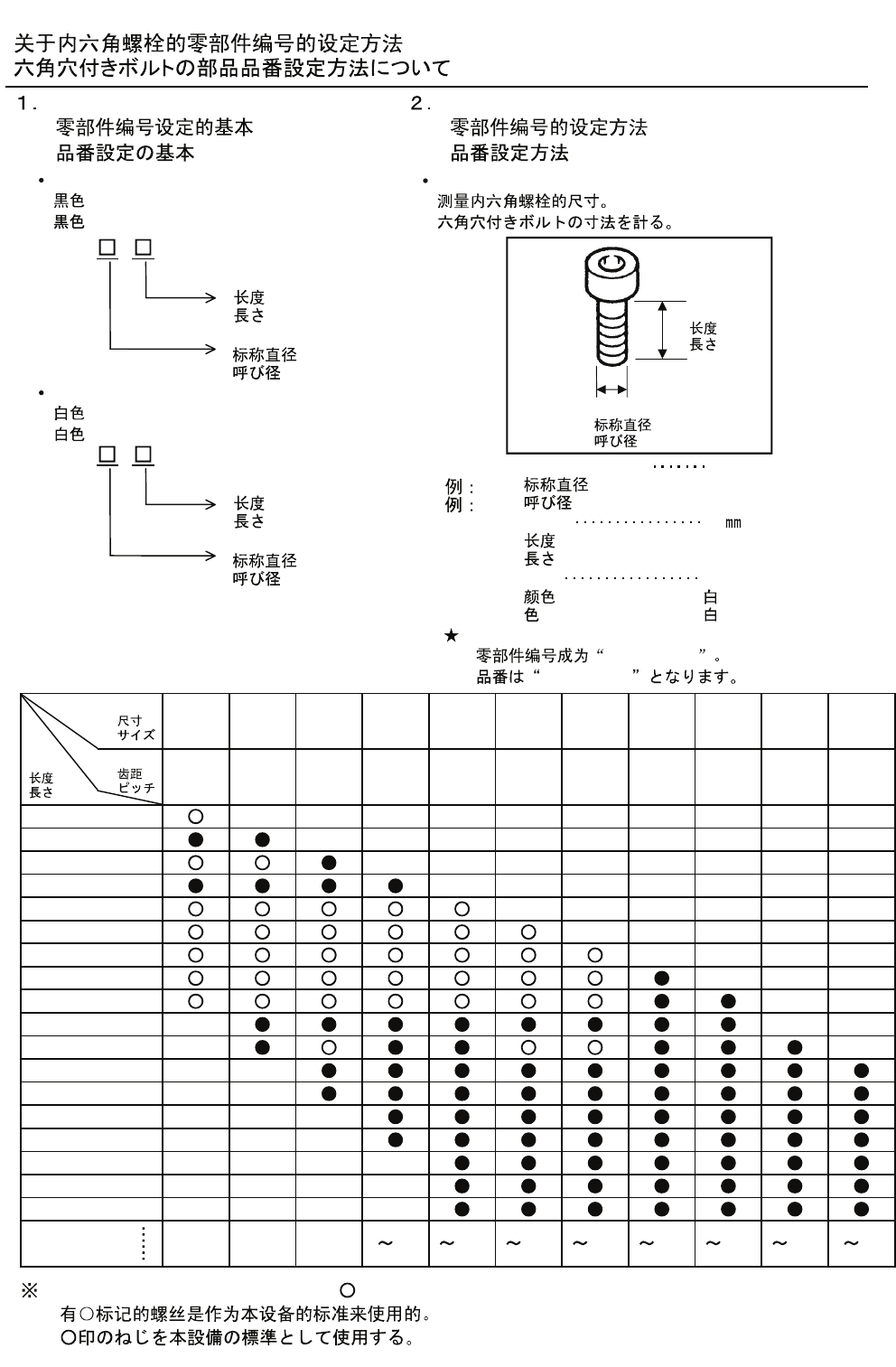

HOW TO SPECIFY PARTS No. OF HEXAGON SOCKET HEAD CAP BOLT
ＲＬ１３２（
NM
－
EJR5A
／
EJR6A
） 全体図 ＵＮＩＴ ＬＡＹＯＵＴ
[
標準仕様
STANDARD EQUIPMENT
]
FZN7203A389B00-1
部品ボックス部
PARTS BOX SECT.
18
ローダ・アンローダ部
LOADER & UNLOADER SECT.
5
Ｘ－Ｙテーブル部
X
-Y TABLE SECT.
4
プリント基板ポジショナ部
P.C.B. POSITIONER SECT.
15
プリント基板搬送部
P.C.B. TRANSFER SECT.
14
本体部
MAIN BODY SECT.
1
シャッタカバー部
SHUTTER COVER SECT.
13
表示ラベル部
INDICATION LABEL SECT.
22
部品搬送部
PARTS TRANSFER SECT.
19
天板部
UPPER PLATE SECT.
16
