部品手册2N7203A389B03 - 第81页
PART No. ｲﾗｽﾄ No. REF No. PAR T NAME REMARKS Q'TY 5 ﾛｰﾀﾞ・ｱﾝﾛｰﾀ ﾞ部(ﾚｰ ﾙ部) LOADER & UN LOADER SE CT. (RAIL SE CT.) 部 品 名 品 番 個数 備 考 R 1 R 2 1 N610129354AA RAIL UNIT ﾚｰﾙ ﾕﾆｯﾄ 2 001 N210151187AC PLATE ﾌﾟﾚｰﾄ MB035000…

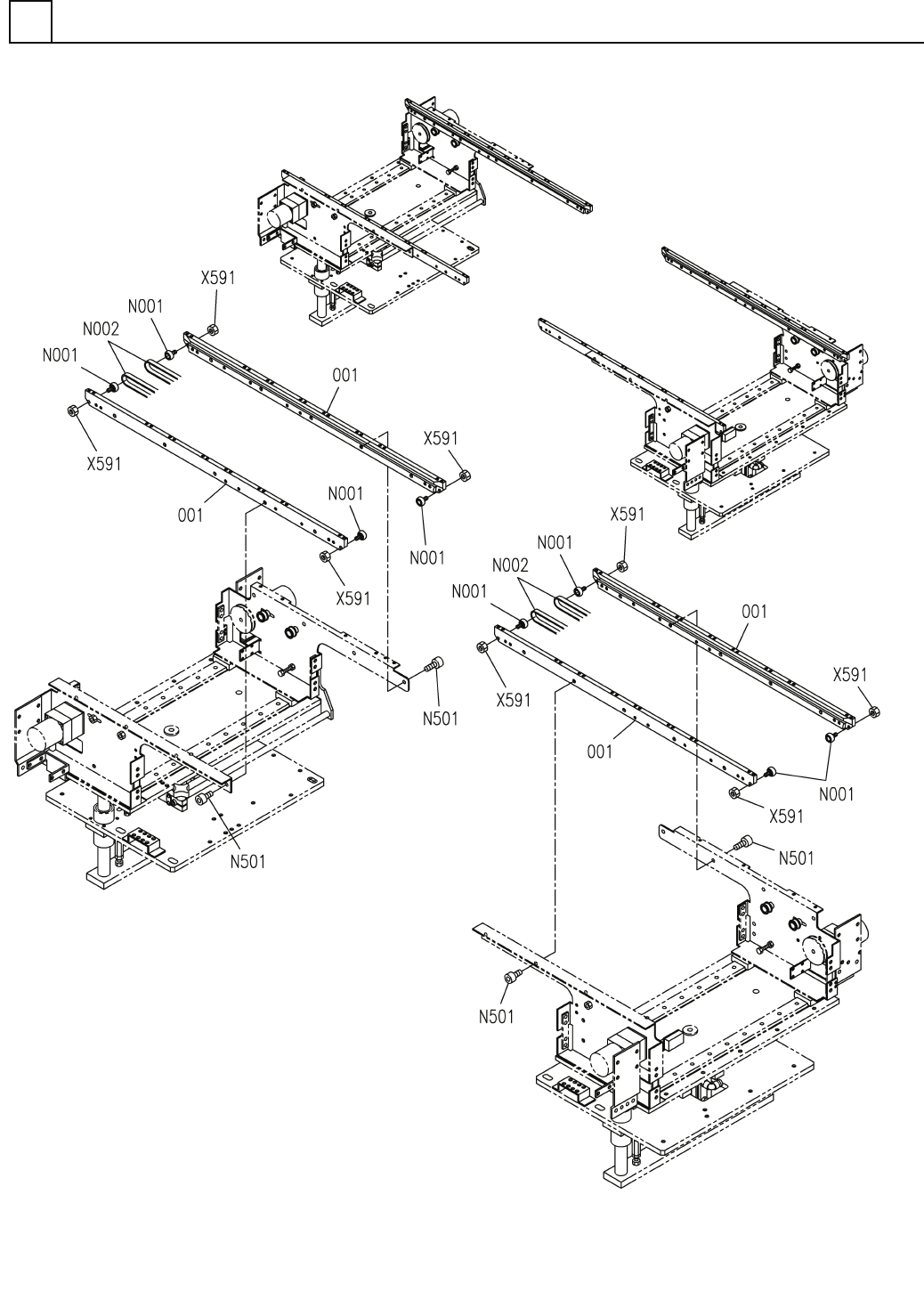

ﾛｰﾀﾞ・ｱﾝﾛｰﾀﾞ部(ﾚｰﾙ部)
LOADER & UNLOADER SECT. (RAIL SECT.)
5
FN610129354AA_03
M49
PART No.
ｲﾗｽﾄ
No.
REF
No.
PART NAME
REMARKS
Q'TY
5
ﾛｰﾀﾞ・ｱﾝﾛｰﾀﾞ部(ﾚｰﾙ部)
LOADER & UNLOADER SECT. (RAIL SECT.)
部 品 名 品 番 個数
備 考
R
1
R
2
1 N610129354AA
RAIL UNIT ﾚｰﾙ ﾕﾆｯﾄ
2
001 N210151187AC
PLATE ﾌﾟﾚｰﾄ
MB035000
4
N001
N648MB035000
PULLEY(TENSION) ﾌﾟｰﾘｰ(ﾃﾝｼｮﾝ)
HAM-5P 4.5WX1405
2
N002
N510058909AA
BELT(TIMING) ﾍﾞ
ﾙﾄ(ﾀｲﾐﾝｸﾞ)
M3-6H-4T A2J (Trivale
4
X591
N510017852AA
HEXAGON NUT ﾛｯｶｸﾅｯﾄ
M5X15-10.9 A2J (Triva
8
N501
N510017394AA
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M50
FN610129354AA_03

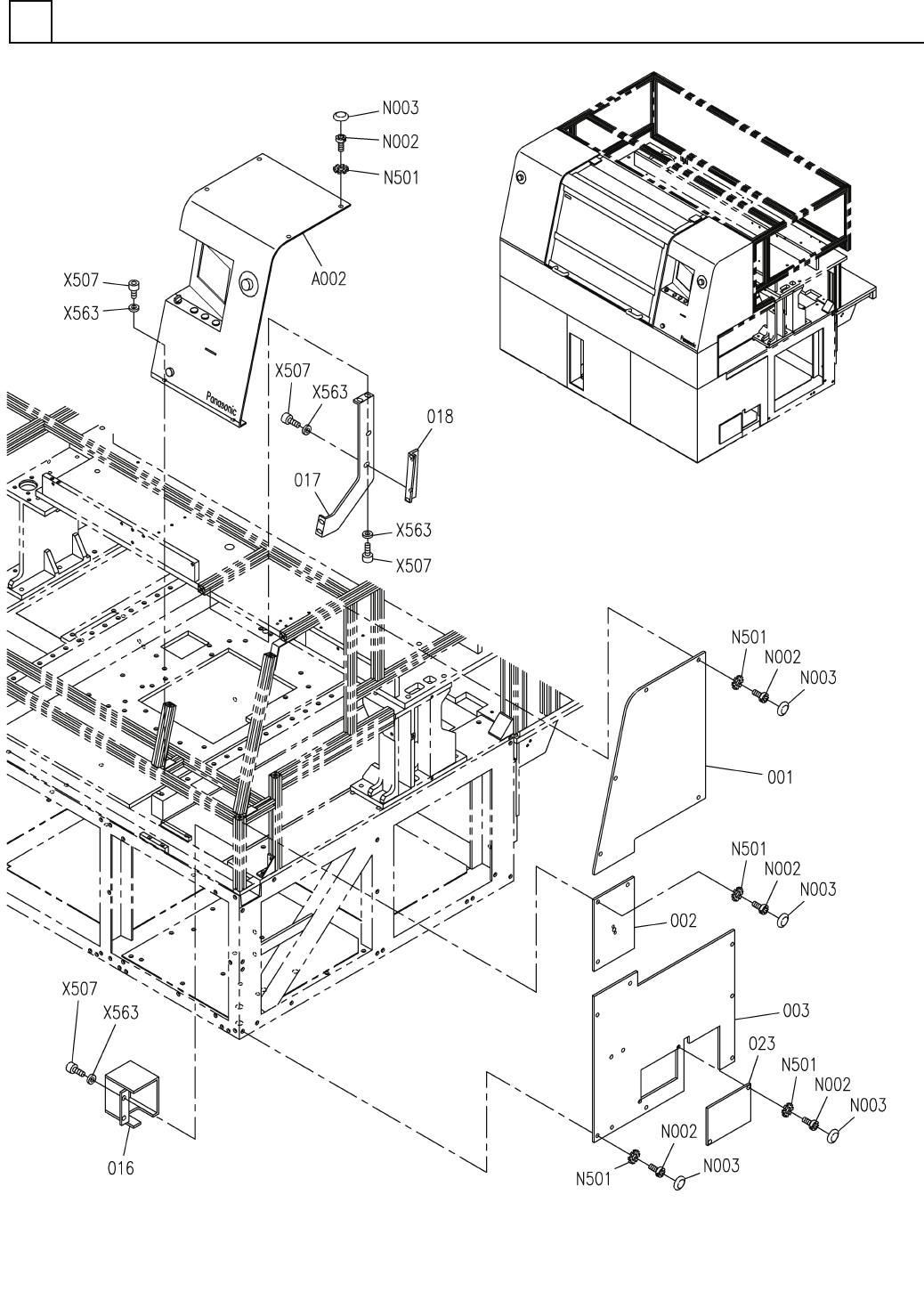

ｶﾊﾞｰ部(ﾌﾛﾝﾄｶﾊﾞｰ部1)
COVER SECT.(FRONT COVER SECT.-1)
6
FN610125946AA_05-1
M51
