- 18 - NO TE( 注記 ) # 01....F OR EN ＥＮ 用 # 02....F OR 150MM ( OPTION) １５０ ＭＭ（オプション）用 # 03....F OR 250MM ( OPTION) ２５０ ＭＭ（オプション）用 # 04....F OR 150MM ,250M M ( OPTION) １５０ ＭＭ，２５０ ＭＭ（オプション）用 REF .NO N OTE PA RT NO D E S C R …
- 17 -

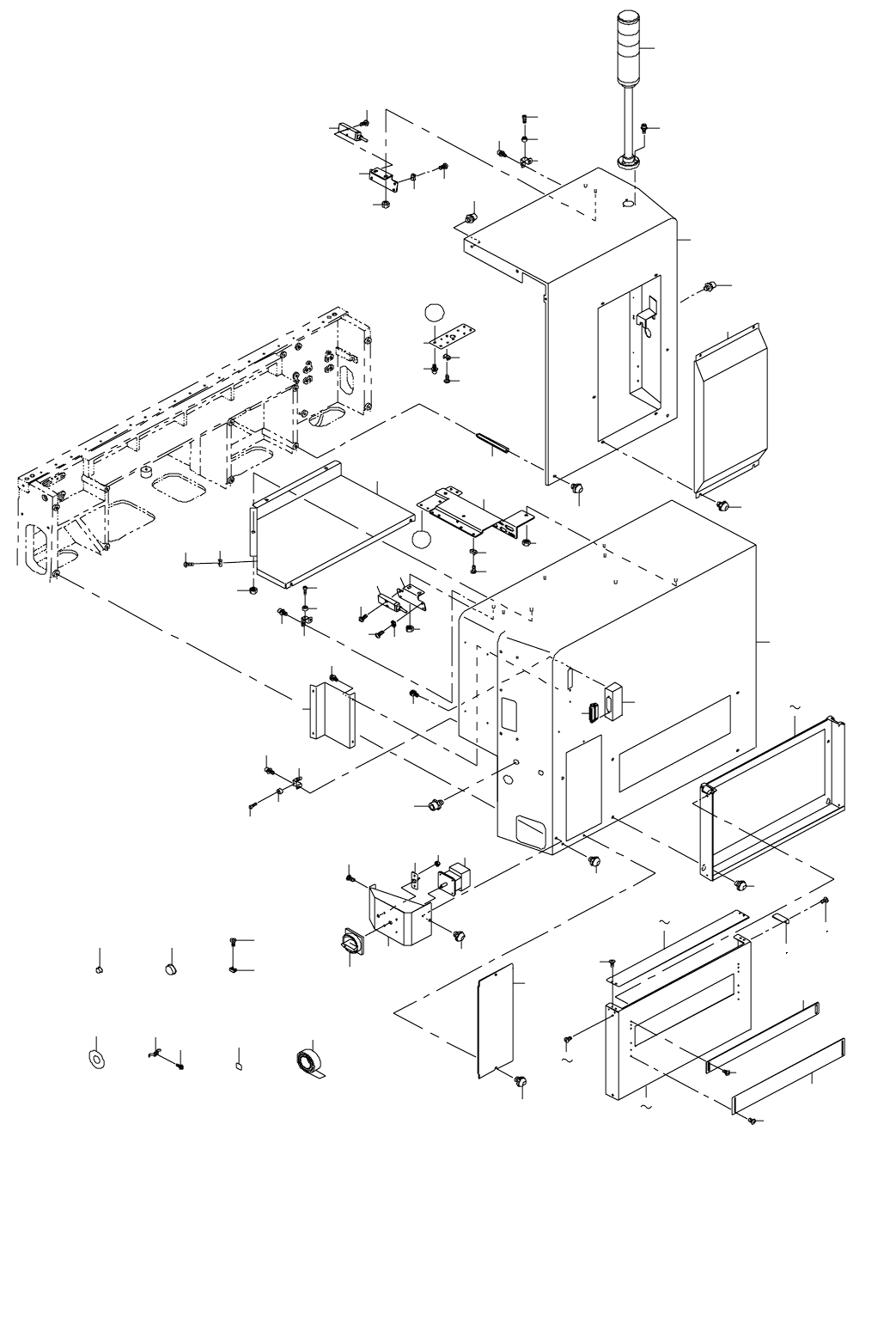

9. COVER COMPONENTS (3)
カバー関係（３）
3
6
4
5
8
9
13
17
21
23
26
25
27
30
29
33
32
39
28
41
42
43 44
46
45
45
46
47
47
48
48
10
49
47
46
24
15
16
14
48
40
31
38
37
34
19
35
51
52
50
53
36
18
20
45
22
54
53
55
7
1
56
58
59
63
65
60
62
66
68
69
72
73
74
75
77
76
70
71
2
78
68
12
79
11
A
A
81
83
82
80
- 18 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 150MM(OPTION) １５０ ＭＭ（オプション）用
#03....FOR 250MM(OPTION) ２５０ ＭＭ（オプション）用
#04....FOR 150MM,250MM(OPTION) １５０ ＭＭ，２５０ ＭＭ（オプション）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49395 COVER FUR
カバー ＦＵＲ
1
2 SL-6061692-TN BOLT 座金付き六角穴ボルト 1
3 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
6
4 L125E-121-000 COVER MAIN SW
カバーメインスイッチ
1
5 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
2
6 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
1
7 NM-6040001-SC NUT M4 六角ナット Ｍ ４ 2
8 L125E-221-000 COVER CABLE CLAMP
カバーケーブルクランプ
1
9 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
10 400-25168 COVER CONN BRKT R
カバー コネクタブラケット Ｒ
1
11 HX-0029400-00 FIXED BASE
固定ベース
10
12 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 10
13 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
3
14 L125E-421-000 CABLE GUIDE UR
ケーブルガイド ＵＲ
1
15 HX-0029400-00 FIXED BASE
固定ベース
1
16 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
17 NM-6060001-SC NUT M6 六角ナット Ｍ ６ １種 5
18 L125E-521-000 SAFETY SWITCH BRACKET
安全スイッチブラケット
1
19 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
2
20 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ ４ Ｌ ＝１６
2
21 HX-0029400-00 FIXED BASE
固定ベース
1
22 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 1
23 L125E-621-000 HOD CONNECTOR PLATE
ＨＯＤ コネクタプレート
1
24 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
25 L125E-721-000 MNT COVER T PULLEY
ＭＮＴ カバー Ｔ プーリー
1
26 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
2
27 L126E-021-000 COVER STUD RU カバースタッド ＲＵ 2
28 400-49397 COVER RUR
カバー ＲＵＲ
1
29 HX-0029400-00 FIXED BASE
固定ベース
7
30 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
7
31 SL-6061692-TN BOLT
座金付き六角穴ボルト
1
32 SL-6061292-TN SCREW 座金付き六角穴ボルト 3
33 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
34 L125E-521-000 SAFETY SWITCH BRACKET
安全スイッチブラケット
1
35 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
2
36 SM-4041601-SC SCREW M4X0.7 L=16
なべ小ねじ Ｍ ４ Ｌ ＝１６
2
37 HX-0029400-00 FIXED BASE
固定ベース
1
38 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 1
39 L126E-221-000 MNT COVER M PULLEY
ＭＮＴ カバー Ｍ プーリー
1
40 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
41 L821E-821-0A0 SIGNAL LIGHT ASM
シグナルライト組
1
42 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
43 L126E-721-000 HOLE PLUGS HP7 ホールプラグ ＨＰ ７ 8
44 L126E-821-000 HOLE PLUGS HP14
ホールプラグ ＨＰ １４
6
45 L126E-921-000 S COVER STOPPER BR
Ｓ カバーストッパー ＢＲ
6
46 L127E-021-000 COVER CUSHION
カバークッション
6
47 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
6
48 SL-6041292-TN SCREW 座金付き六角穴ボルト 12
49 L834E-321-0A0 HOD-OPERATION I/F CABLE ASM
ＨＯＤ操作Ｉ／Ｆケーブル組
1
50 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
1
51 HX-0024500-00 CABLE CLAMP
ケーブル クランプ
1
52 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
1
53 400-02254 COVER OPEN SWITCH CABLE カバーオープンスイッチケーブル 2
54 E5940-755-000 EMERGENCY STOP LABEL
非常停止 ピクト シール
1
55 E835E-221-0A0 HDD ACCESS LAMP ASM
ＨＤＤ アクセスランプ組
1
56
#01
L127E-321-000 IO CNV COVER (EN)
ＩＯ ＣＮＶ カバー（ＥＮ）
1
57
#02
400-34951 IO CNV COVER150 (EN)
ＩＯ ＣＮＶ カバー１５０ （ＥＮ）
1
58 #03 400-34956 IO CNV COVER250 (EN) ＩＯ ＣＮＶ カバー２５０ （ＥＮ） 1
59 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
4
60
#01
L127E-421-000 IO CNV S COVER (EN)
ＩＯ ＣＮＶ Ｓ カバー（ＥＮ）
1
61
#02
400-34952 IO CNV S COVER150 (EN)
ＩＯ ＣＮＶ Ｓ カバー１５０ （ＥＮ）
1
62
#03
400-34957 IO CNV S COVER250 (EN)
ＩＯ ＣＮＶ Ｓ カバー２５０ （ＥＮ）
1
63 #01 SM-0040801-SC SCREW トラスねじ Ｍ ４ Ｌ ＝８ 4
64
#02
SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
8
65
#03
SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
12
66
#01
L127E-621-000 IO CNV U COVER (EN)
ＩＯ ＣＮＶ Ｕ カバー（ＥＮ）
1
67
#02
400-34953 IO CNV U COVER150 (EN)
ＩＯ ＣＮＶ Ｕ カバー１５０ （ＥＮ）
1
68 #03 400-34958 IO CNV U COVER250 (EN) ＩＯ ＣＮＶ Ｕ カバー２５０ （ＥＮ） 1
69 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
2
70
#01
L127E-521-000 IO CNV COVER STP(EN)
ＩＯ ＣＮＶ カバー ＳＴＰ（ＥＮ）
1
71
#04
L127E-521-000 IO CNV COVER STP(EN)
ＩＯ ＣＮＶ カバー ＳＴＰ（ＥＮ）
2
72
#01
SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
2
73 #04 SM-0040801-SC SCREW トラスねじ Ｍ ４ Ｌ ＝８ 4
74 L127E-721-000 IO CNV SHUTTER U(EN) ＩＯ ＣＮＶ シューター Ｕ（ＥＮ） 1
75 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
4
76 L127E-821-000 IO CNV SHUTTER B(EN)
ＩＯ ＣＮＶ シューター Ｂ（ＥＮ）
1
77 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
4
78 HA-0055400-00 SWITCH
スイッチ
1
79 400-01490 TAPE テープ 1.5
80 400-66053 CABLE PLATE
ケーブルプレート
1
81 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
82 HX-0029400-00 FIXED BASE
固定ベース
1
83 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
- 19 -

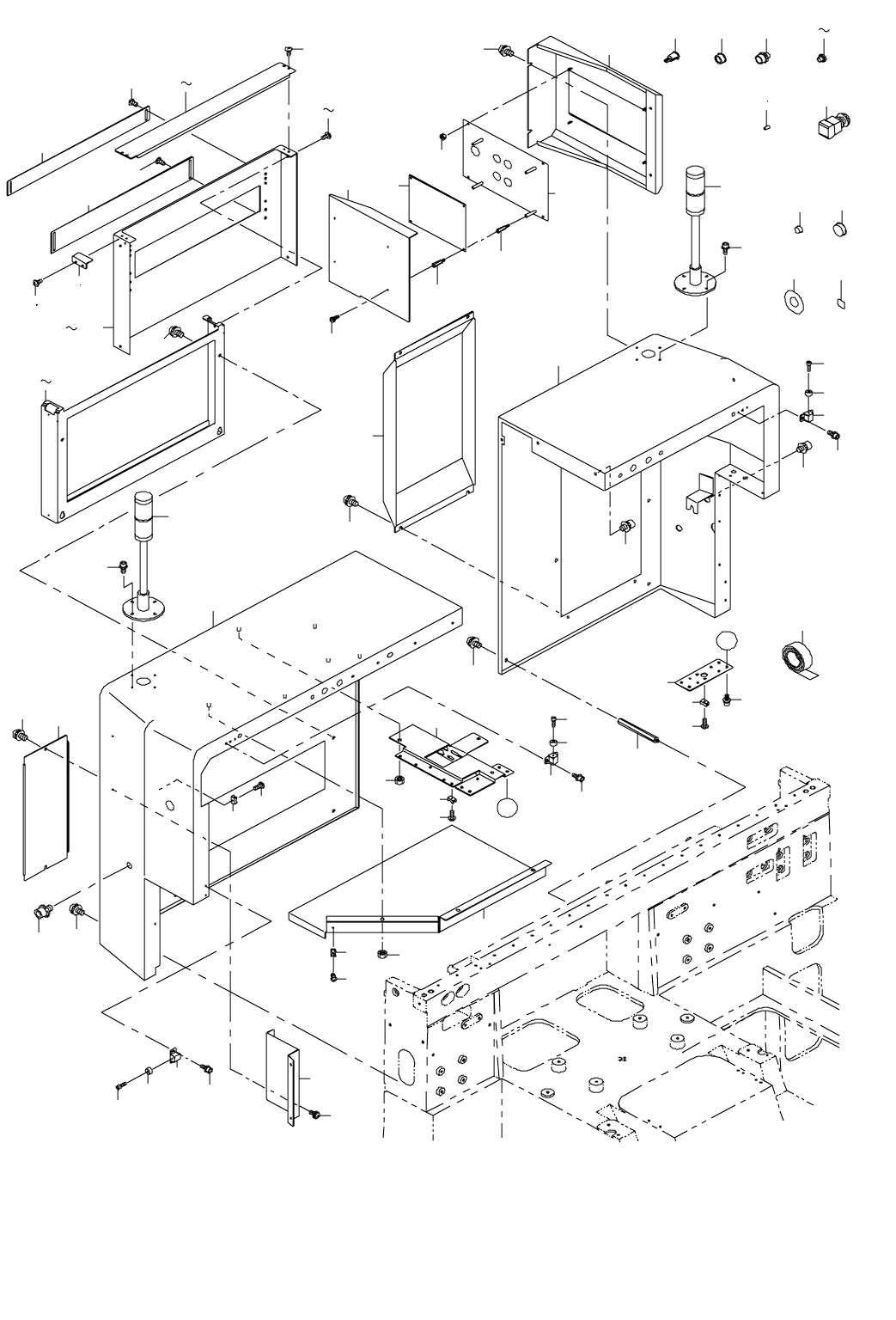

10.COVER COMPONENTS (4)
カバー関係（４）
2
3
5
8
11
12
15
13
14
1
17
18
19
22
24
23
25
26
27
31 32 33
35
36
37
38
30
44
45
46
46
6
46
47
47
47
48
48
48
20
49
49
49
16
40
28
43
29
41
21
4
50 51
39
39
52
42
66
60
62
69
70
67
68
52
53
55
73
7
71
63
65
57
59
72
74
56
75
77
A
79
78
76
9
10
A
