- 10 2 - NO TE( 注記 ) # 01....F OR EN ＥＮ 用 REF .NO N OTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 4 0 0-9 7 5 35 OP BR AC KET C ＯＰ ブラケット Ｃ 1 2 SL- 6 061 292 -TN SCRE W 座金付き六角穴ボルト 4 3 4 0 0-9 7 5 34 OP BR AC KET B ＯＰ ブラケッ…
- 101 -
51.REAR MONITOR COMPONENTS
背面モニタ関係
15
13
12
14
16
17
9
11
10
4
2
1
29
30
27
26
3
33
28
25
31
18
19
20
21
21
22
7
8
24
6
23
5
5
23
6
56
79
65
58
57
59
61
62
63
81
77
69
76
72
73
75
74
78
70
71
71
70
49
47
38
48
50
52
51
64
64
37
66
67
55
53
54
A
36
40
83
41
42
36
68
82
46
39
64
45
34
35
80
43 44
32
32
- 102 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-97535 OP BRACKET C
ＯＰ ブラケット Ｃ
1
2 SL-6061292-TN SCREW 座金付き六角穴ボルト 4
3 400-97534 OP BRACKET B
ＯＰ ブラケット Ｂ
1
4 L181E-321-000 OP PIVOT SHAFT
ＯＰ ピボットシャフト
2
5 SL-6061642-TN BOLT
座金付き六角穴ボルト
2
6 400-97536 OP KNOB
ＯＰ ノブ
2
7 SM-6032502-TN SCREW M3 L=25 六角穴ボルト Ｍ ３ Ｌ ＝２５ 1
8 400-77136 OP CUSHION SPACER
ＯＰ クッションスペーサ
1
9 L182E-321-000 REAR OP BRACKET
リヤ ＯＰ ブラケット
1
10 L181E-821-000 OP GUIDE COLLAR
ＯＰ ガイドカラー
2
11 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
12 L182E-421-000 REAR OP RUL COVER リヤ ＯＰ ＲＵＬ カバー 1
13 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
2
14 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
3
15 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
16 L182E-521-000 REAR OP CABLE COVER
リヤ ＯＰ ケーブルカバー
1
17 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ 4
18 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュー
2
19 L182E-621-000 VGA DIS BRACKET
ＶＧＡ ＤＩＳ ブラケット
1
20 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
21 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
22 400-03281 MOUSE KEYBOARD SELECTOR セレクタ 1
23 WP-0621046-SP WASHER
平座金
2
24 WP-0611626-SP WASHER 15X6X1.6
平座金 １５Ｘ６Ｘ１．６
1
25 L186E-421-000 OP SP HOLDER B
操作スプリングホルダー Ｂ
2
26 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
2
27 L186E-321-000 OP SP HOLDER A 操作スプリングホルダー Ａ 1
28 L186E-221-000 OP SPRING R
ＯＰ スプリング Ｒ
2
29 L181E-921-000 OP BRACKET SPACER
操作ブラケットスペーサ
1
30 L186E-521-000 OP UD STOPPER
操作 ＵＤ ストッパー
1
31 179-74809 THUMBSCREW
蝶ボルト
2
32 400-49671 COVER CUSHION カバークッション 2
33 SM-6030802-TN BOLT
六角穴ボルト
1
34 L180E-021-0A0 OPERATION UNIT
操作ユニット
1
35
#01
400-34173 OPERATION UNIT (EN)
操作ユニット（ＥＮ）
(1)
36 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
37 L833E-721-0A0 EMG SW ASM
ＥＭＧ ＳＷ 組
(1)
38 E5348-033-100 CABLE PROTECTOR 106MM ブッシュ (1)
39 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
40 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
41 HX-0032600-0A BUSH
ブッシュ
(3)
42 L187E-221-000 OP RM COVER
ＯＰ ＲＭ カバー
(1)
43 HX-0030500-0A WIRE HARNESS PARTS 束線パーツ (1)
44 E9609-603-000 STICKER (LARGE)
ステッカー（大）
(1)
45 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
46 L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ １４
(1)
47 L180E-121-0A0 OP BOX PAINT ASM
ＯＰ ボックスペイント組
(1)
48 400-49486 LCD DISPLAY 液晶モニタ (1)
49 L180E-221-000 LCD FRAME
ＬＣＤ フレーム
(1)
50 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
51 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
52 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
53 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (4)
54 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
55 400-12050 OPERATION SW PWB ASM.
オペレーションスイッチ基板組
(1)
56 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(6)
57 HA-0055200-30 BEZEL
ベゼル
(4)
58 HA-0053400-4A BEZEL ベゼル（カバー付き） (2)
59 HA-0055200-10 LENSE RED
レンズ 赤
(1)
60 HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
61 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
62 HA-0053400-60 LED YELLOW
ＬＥＤ 黄
(2)
63 HA-0053400-6B LED GREEN ＬＥＤ 緑 (2)
64 HX-0035400-0H SPACER
スペーサ
(9)
65 L180E-421-000 OP CABLE PLATE
ＯＰ ケーブルプレート
(1)
66 HX-0029400-00 FIXED BASE
固定ベース
(6)
67 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
68 400-03284 KEY BOARD キーボード (1)
69 HX-0033500-0G SPACER
スペーサ
(2)
70 L180E-521-000 KEY BOARD BRACKET
キーボードブラケット
(2)
71 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
72 E9646-729-000 TRUCK BALL
トラックボール
(1)
73 L180E-621-000 T BALL BRACKET Ｔ ボールブラケット (1)
74 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2)
75 L180E-721-000 OP REAR PLATE
ＯＰ リア プレート
(1)
76 L180E-821-000 OP BACK ANGLE
ＯＰ バック アングル
(1)
77 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
78 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(6)
79 L180E-921-000 OP VR COVER ＯＰ ＶＲ カバー (1)
80 HX-0060700-00 TUBE
チューブ
(0.47)
81 L183E-421-000 SW PANEL R OP(N/RO)
スイッチパネル Ｒ ＯＰ（Ｎ ／ ＲＯ）
1
82
#01
L184E-321-000 KEY BOARD BR EN
キーボード ＢＲ ＥＮ
1
83
#01
L184E-421-000 T BALL BR EN
Ｔ ボール ＢＲ ＥＮ
1
- 103 -

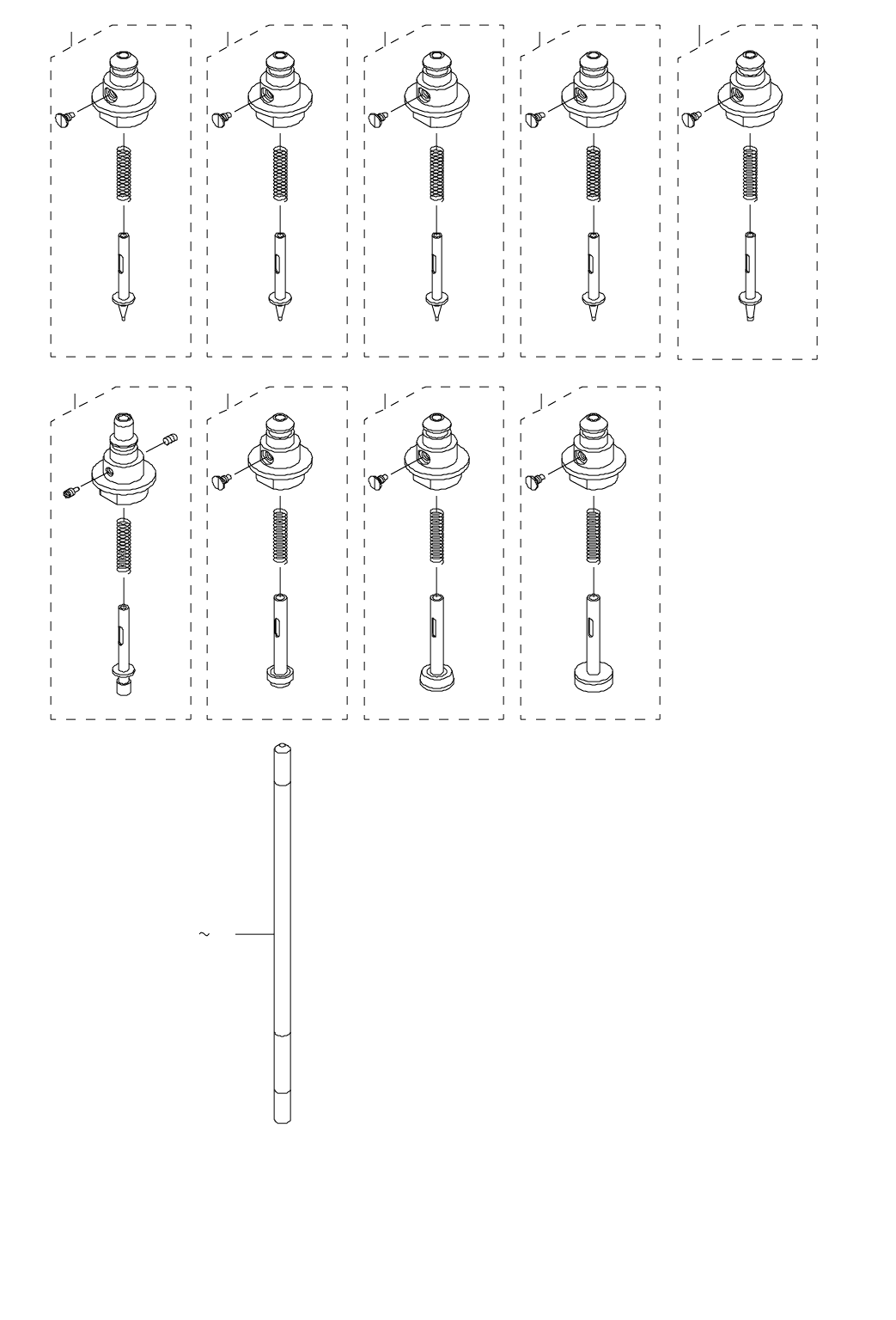

52.NOZZLE ASSEMBLY & CENTERING PIN COMPONENTS
ノズルアッセンブリ・センタリングピン関係
34
6
5
12
789
10
27
