- 16 - RE F.NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 L12 0E-221 -0A0 C NV COV E R A SM ＣＮＶ カバー組 1 2 L12 3E-021 -000 C NV C OV ER F ＣＮＶ カバー Ｆ (1 ) 3 S L-30 6123 2-TN SCRE W 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (6 ) 4 L12 3E-121 -00…
- 15 -

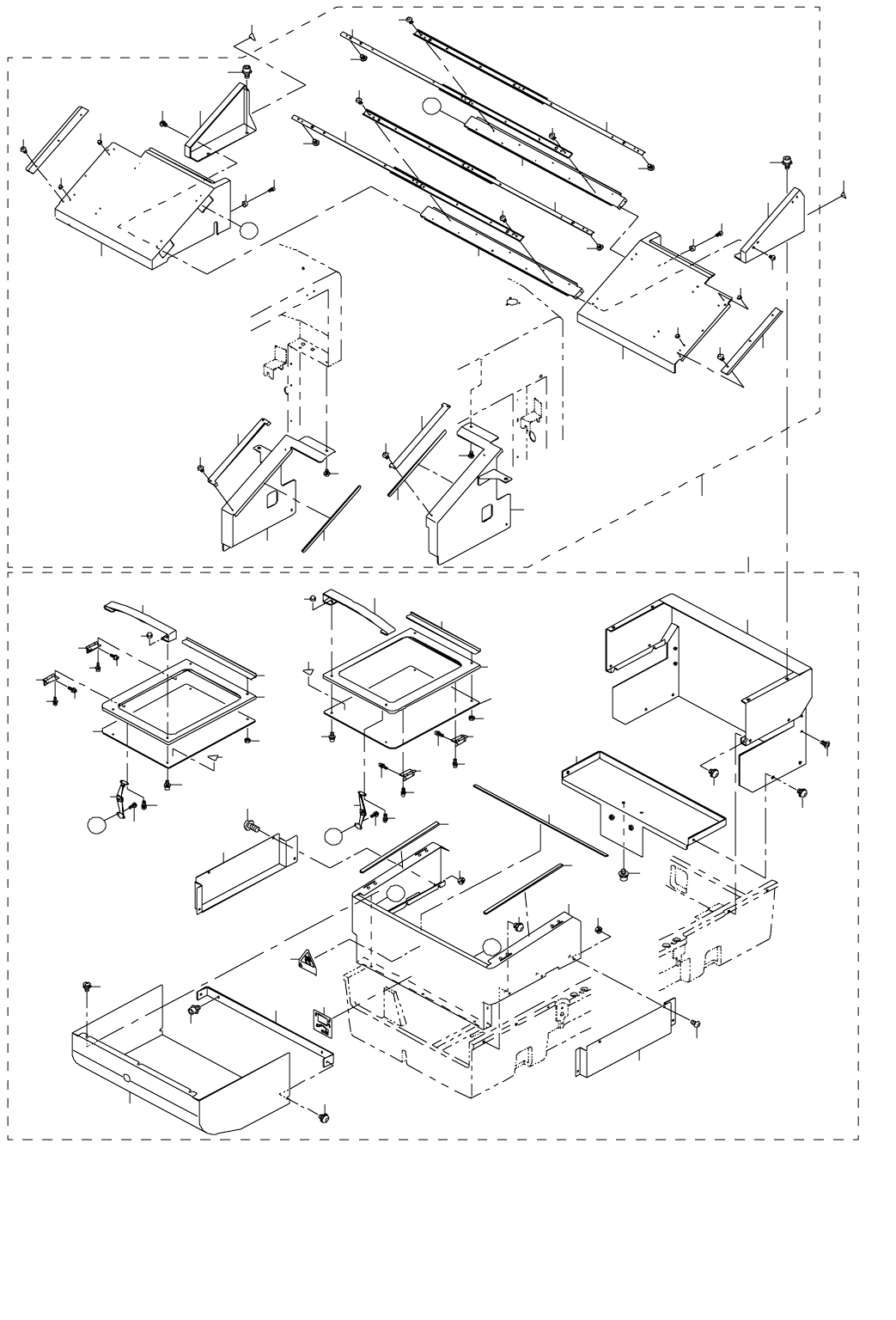

8. COVER COMPONENTS (2)
カバー関係（２）
9
9
11
12
8
10
13
6
7
26
20
21
19
22
24
25
18
26
27
29
3
30
31
33
34
32
35
36
38
A
A
43
42
45
2
47
37
15
B
23
4
B
39
40
44
1
17
16
44
46
46
19
50
50
51
51
50
50
51
49
49
52
54
55
56
56
57
57
58
58
60
61
63
63
59
66
68
67
69
69
70
71
70
65
48
28
51
C
C
56
56
60
55
53
53
71
26
20
14
5
17
10
17
16
41
28
72
72
64
62
64
- 16 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L120E-221-0A0 CNV COVER ASM
ＣＮＶ カバー組
1
2 L123E-021-000 CNV COVER F
ＣＮＶ カバー Ｆ
(1)
3 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
4 L123E-121-000 CNV COVER STAY R
ＣＮＶ Ｃ カバーステ− Ｒ
(1)
5 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
6 E1210-723-000 SAFETY COVER STAY L 安全カバーステー Ｌ (1)
7 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
8 L123E-221-000 CNV S COVER R
ＣＮＶ Ｓ カバー Ｒ
(1)
9 L123E-321-000 CNV S COVER HINGE
ＣＮＶ Ｓ カバーヒンジ
(2)
10 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
11 L123E-421-000 CNV COVER W
ＣＮＶ カバー Ｗ
(1)
12 L123E-521-000 CNV COVER HANDLE
ＣＮＶ カバーハンドル
(1)
13 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
14 NM-7040032-SC HEXAGONAL CAP NUT, TYPE 3 M4
六角袋ナット ３形 Ｍ ４
(2)
15 L123E-721-000 CNV COVER W PLATE
ＣＮＶ カバー Ｗ プレート
(1)
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
17 SL-6030692-TN BOLT
座金付き六角穴ボルト
(6)
18 L123E-621-000 CNV S COVER L
ＣＮＶ Ｓ カバー Ｌ
(1)
19 L123E-321-000 CNV S COVER HINGE ＣＮＶ Ｓ カバーヒンジ (2)
20 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
21 L123E-421-000 CNV COVER W
ＣＮＶ カバー Ｗ
(1)
22 L123E-521-000 CNV COVER HANDLE
ＣＮＶ カバーハンドル
(1)
23 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
24 NM-7040032-SC HEXAGONAL CAP NUT, TYPE 3 M4
六角袋ナット ３形 Ｍ ４
(2)
25 L123E-721-000 CNV COVER W PLATE
ＣＮＶ カバー Ｗ プレート
(1)
26 SL-6030692-TN BOLT
座金付き六角穴ボルト
(6)
27 L123E-821-000 CNV COVER MG A
ＣＮＶ カバー ＭＧ Ａ
(1)
28 L123E-921-000 CNV COVER MG B
ＣＮＶ カバー ＭＧ Ｂ
(2)
29 L124E-521-000 CNV COVER FSR ST
ＣＮＶ カバー ＦＳＲ ＳＴ
(1)
30 SM-3051052-TN SCREW M5 L=10 丸ねじ Ｍ ５ Ｌ ＝１０ (2)
31 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
32 L124E-621-000 CNV COVER FSL ST
ＣＮＶ カバー ＦＳＬ ＳＴ
(1)
33 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(2)
34 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
35 L124E-021-000 CNV COVER BRACKET A
ＣＮＶ カバーブラケット Ａ
(1)
36 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
37 L124E-121-000 CNV COVER FB
ＣＮＶ カバー ＦＢ
(1)
38 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
39 SL-4051491-SC WASHER SCREW
座金付きねじ
(3)
40 L124E-221-000 CNV COVER R BRACKET
ＣＮＶ カバー Ｒ ブラケット
(1)
41 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
42 L124E-321-000 CNV COVER R
ＣＮＶ カバー Ｒ
(1)
43 SM-1051052-TN SCREW M5 L=10 皿ねじ Ｍ ５ Ｌ ＝１０ (4)
44 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
45 CM-3009001-05 LABEL
可動部注意ラベル（７５）
(1)
46 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
47 E5704-700-000 SEAL
ハンドル回転シール
(1)
48 L120E-821-0A0 SAFETY COVER R EN ASM.
安全カバー Ｒ ＥＮ 組
1
49 L188E-621-000 EN SLIDE RAIL BRKT
ＥＮ スライドレールブラケット
(2)
50 L188E-721-000 EN SLIDE RAIL
ＥＮ スライドレール
(4)
51 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(20)
52 L189E-521-000 EN SLIDE COVER RR
ＥＮ スライドカバー ＲＲ
(1)
53 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(6)
54 L189E-621-000 EN SLIDE COVER RL
ＥＮ スライドカバー ＲＬ
(1)
55 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(6)
56 NM-7030510-SA NUT M3 六角袋ナット Ｍ ３ (12)
57 L127E-021-000 COVER CUSHION
カバークッション
(2)
58 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
59 L189E-321-000 EN GUIDE PLATE A
ＥＮ ガイドプレート Ａ
(2)
60 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(6)
61 L189E-021-000 EN SLIDE RAIL STAND R
ＥＮ スライドレールスタンド Ｒ
(1)
62 L189E-121-000 EN SLIDE RAIL STAND L
ＥＮ スライドレールスタンド Ｌ
(1)
63 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(8)
64 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
65 L188E-821-000 EN COVER RR
ＥＮ カバー ＲＲ
(1)
66 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
67 L188E-921-000 EN COVER RL
ＥＮ カバー ＲＬ
(1)
68 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
69 L189E-221-000 EN COVER MG ＥＮ カバー ＭＧ (2)
70 L189E-421-000 EN GUIDE PLATE B
ＥＮ ガイドプレート Ｂ
(2)
71 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(4)
72 CM-3002000-02 CAUTION LABEL(25)
指けが注意シール（２５）
2
- 17 -
9. COVER COMPONENTS (3)
カバー関係（３）
3
6
4
5
8
9
13
17
21
23
26
25
27
30
29
33
32
39
28
41
42
43 44
46
45
45
46
47
47
48
48
10
49
47
46
24
15
16
14
48
40
31
38
37
34
19
35
51
52
50
53
36
18
20
45
22
54
53
55
7
1
56
58
59
63
65
60
62
66
68
69
72
73
74
75
77
76
70
71
2
78
68
12
79
11
A
A
81
83
82
80
