- 23 -

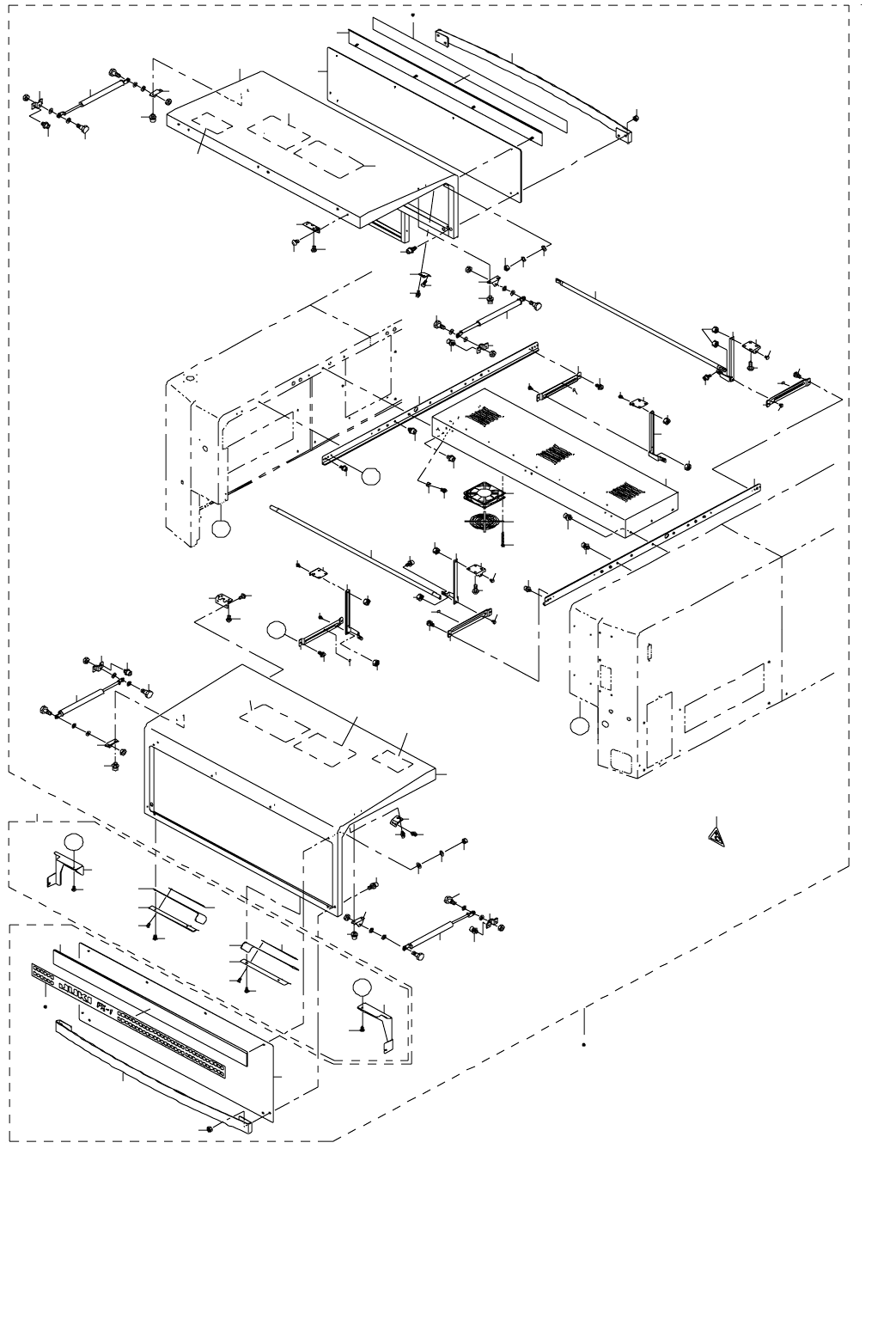

12.COVER COMPONENTS (6)
カバー関係（６）
4
6
5
10
10
14
11
11
11
12
12
12
12
13
13
32
33
34
14
14
14
35
36
37
18
19
68
25
26
27
28
31
31
38
42
69
46
48
48
55
55
3
3
1
2
20
16
45
13
43
44
49
22
39
40
41
23
24
30
47
9
8
7
72
73
76
73
74
75
75
74
77
29
A
13
A
B
B
79
78
71
21
70
77
79
50
51
52
50
51
52
58
66
63
57
65
57
59
61
64
65
60
57
57
58
58
57
60
58
58
62
63
58
57
63
58
67
67
67
67
54
54
53
56
56
57
56
64
57
56
59
61
63
62
17
66
C
C
15
53
11
54
54
- 24 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L120E-421-0A0 SAFETY COVER ASM. (FX-1)
安全カバー組（ＦＸ −１）
1
2 400-24211 SAFETY COVER ASM(FX-1R) セーフティカバー組（ＦＸ −１ Ｒ） 1
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
4 L128E-121-000 COVER CUC
カバー ＣＵＣ
(1)
5 HX-0029400-00 FIXED BASE
固定ベース
(8)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(8)
7 L804E-821-0A0 COVER TOP FAN ASM カバートップファン組 (1)
8 HM-0003300-30 FAN GUARD
ファンガード
(3)
9 SL-4033591-SC SCREW M3X35
セムスねじ
(12)
10 SL-6061692-TN BOLT
座金付き六角穴ボルト
(6)
11 400-49402 GS BRACKET
ガススプリング ブラケット
(4)
12 401-10175 GAS_SPRING_450 ガススプリング４５０ (4)
13 E1422-729-000 GS BRACKET A
ＧＳ ブラケット Ａ
(4)
14 SL-6061692-TN BOLT
座金付き六角穴ボルト
(8)
15 400-49399 SAFETY COVER F
セーフティカバー Ｆ
(1)
16 L128E-421-000 SAFETY COVER HINGE
安全カバーヒンジ
(3)
17 SM-3061252-TN SCREW M6 L=12 丸ねじ Ｍ ６ Ｌ ＝１２ (6)
18 L128E-521-000 SAFETY SW KEY BRKT
安全 ＳＷ キーブラケット
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
21 L128E-621-000 SAFETY COVER W F
安全カバー Ｗ Ｆ
(1)
22 L128E-721-000 SAFETY COVER PLATE 安全カバープレート (1)
23 L129E-121-000 BRAND MARK LABEL (FX-1)
ブランドマークラベル（ＦＸ −１）
(1)
24 400-24221 BRAND MARK LABEL (FX-1R)
ブランドマークラベル（ＦＸ −１ Ｒ）
(1)
25 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(4)
26 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(4)
27 L128E-821-000 SAFETY COVER HANDLE 安全カバーハンドル (1)
28 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
29 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(4)
30 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
31 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
32 400-49400 SAFETY COVER R セーフティカバー Ｒ (1)
33 L128E-421-000 SAFETY COVER HINGE
安全カバーヒンジ
(3)
34 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
35 L128E-521-000 SAFETY SW KEY BRKT
安全 ＳＷ キーブラケット
(1)
36 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
38 L129E-021-000 SAFETY COVER W R 安全カバー Ｗ Ｒ (1)
39 L128E-721-000 SAFETY COVER PLATE
安全カバープレート
(1)
40 L129E-121-000 BRAND MARK LABEL (FX-1)
ブランドマークラベル（ＦＸ −１）
(1)
41 400-24221 BRAND MARK LABEL (FX-1R)
ブランドマークラベル（ＦＸ −１ Ｒ）
(1)
42 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(4)
43 NM-6060001-SC NUT M6 六角ナット Ｍ ６ １種 (4)
44 L128E-821-000 SAFETY COVER HANDLE
安全カバーハンドル
(1)
45 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
46 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(4)
47 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
48 SL-6061692-TN BOLT 座金付き六角穴ボルト (4)
49 CM-3002000-06 FINGER INJURY CAUTION LABEL(100)
指けが注意シール（１００）
(2)
50 400-50445 CAUTION SEAL
注意シール
(2)
51 400-50446 SEAL
交換シール
(2)
52 400-51623 CHIP BOX NOTICE LABEL F
チップボックス 注意ラベル Ｆ
(2)
53 SL-6051292-TN BOLT 座金付き六角穴ボルト (4)
54 400-38381 STEP SCREW
段付きねじ
(4)
55 400-49401 COVER CUC SUPPORT
カバー ＣＵＣ サポート
(2)
56 400-49403 COVER HINGE BRKT
カバーヒンジブラケット
(4)
57 400-43528 GUIDE PIN
ガイドピン
(8)
58 NM-6060003-SC NUT M6 六角ナット Ｍ ６ (8)
59 400-49404 COVER HINGE L
カバーヒンジ Ｌ
(2)
60 400-49405 COVER HINGE R
カバーヒンジ Ｒ
(2)
61 400-49407 COVER HINGE GUIDE L
カバーヒンジガイド Ｌ
(2)
62 400-49408 COVER HINGE GUIDE R
カバーヒンジガイド Ｒ
(2)
63 SL-4041091-SC SCREW M4 L=10 なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０ (8)
64 SL-6051292-TN BOLT
座金付き六角穴ボルト
(12)
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
66 400-49406 PIPE HANDLE
パイプハンドル
(2)
67 E3065-729-000 SHAFT LABEL
シャフトラベル
(4)
68 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5 ばね座金 Ｍ ６ (4)
69 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(4)
70 L120E-721-0A0 SAFETY COVER F EN ASM.
安全カバー Ｆ ＥＮ 組
1
71 L188E-521-000 EN COVER FL
ＥＮ カバー ＦＬ
(1)
72 L188E-221-000 EN S COVER PLATE FR
ＥＮ Ｓ カバープレート ＦＲ
(1)
73 L188E-021-000 EN S COVER P BRKT FA ＥＮ Ｓ カバー Ｐ ブラケット ＦＡ (2)
74 L188E-121-000 EN S COVER P BRKT FB ＥＮ Ｓ カバー Ｐ ブラケット ＦＢ (2)
75 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(4)
76 L188E-321-000 EN S COVER PLATE FL
ＥＮ Ｓ カバープレート ＦＬ
(1)
77 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(4)
78 L188E-421-000 EN COVER FR
ＥＮ カバー ＦＲ
(1)
79 SM-0040801-SC SCREW トラスねじ Ｍ ４ Ｌ ＝８ (4)
- 25 -
13.AIR COMPONENTS
エアー関係
25
4
6
8
7
9
9
10
10
11
10
10
24
16
18
19
19
18
20
21
21
20
23
22
5
1
15
15
13
14
13
14
17
17
12
10
13
13
13
13
14
3
2
4
