- 27 - 1 4 .X- Y CO MP ON EN TS ( 1 ) Ｘ − Ｙ 関係（１） 1 2 11 13 14 78 78 79 79 80 81 81 80 82 17 19 10 9 22 22 66 98 67 99 68 68 97 97 59 61 53 54 55 55 57 51 52 52 49 50 37 37 29 29 30 30 27 31 31 29 29 28 57 77 6 7 4 5 10 …

100%1 / 134
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PF-0553040-A0 AIR COMBINATION
エアコンビネーション
1
2 PF-9010020-00 FILTER ELEMENT A
フィルタエレメント Ａ
1
3 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
1
4 PJ-3041253-01 ELBOW UNION
エルボユニオン
2
5 PX-9500010-00 PLUG
止栓
4
6 SL-6082092-TN BOLT
座金付き六角穴ボルト
2
7 PV-0152120-00 FINGER VALVE
フィンガバルブ
1
8 PJ-0252000-03 PLUG
プラグ
1
9 PJ-3091200-02 MANIFOLD
ワンタッチ管継手マニホ−ルド
2
10 PJ-3010600-03 REDUCER
レデューサ
6
11 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
1
12 PX-9500070-00 PLUG
プラグ
1
13 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
20
14 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
30
15 BT-1200801-EF TUBE
チューブ
2
16 PJ-3040405-05 ELBOW
エルボユニオン
1
17 L114E-921-000 MANIFOLD BRACKET
マニホールドブラケット
2
18 SL-6041292-TN SCREW
座金付き六角穴ボルト
4
19 SL-6043092-TN BOLT
座金付き六角穴ボルト
4
20 HX-0029400-00 FIXED BASE
固定ベース
2
21 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
22 PJ-3080600-03 Y UNION
ユニオンワイ
4
23 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
4
24 400-02333 AIR PRESSURE METER ASM.
エアーメータ組
1
25 PF-0651070-00 PRESSURE GAUGE
圧力計
1
- 27 -

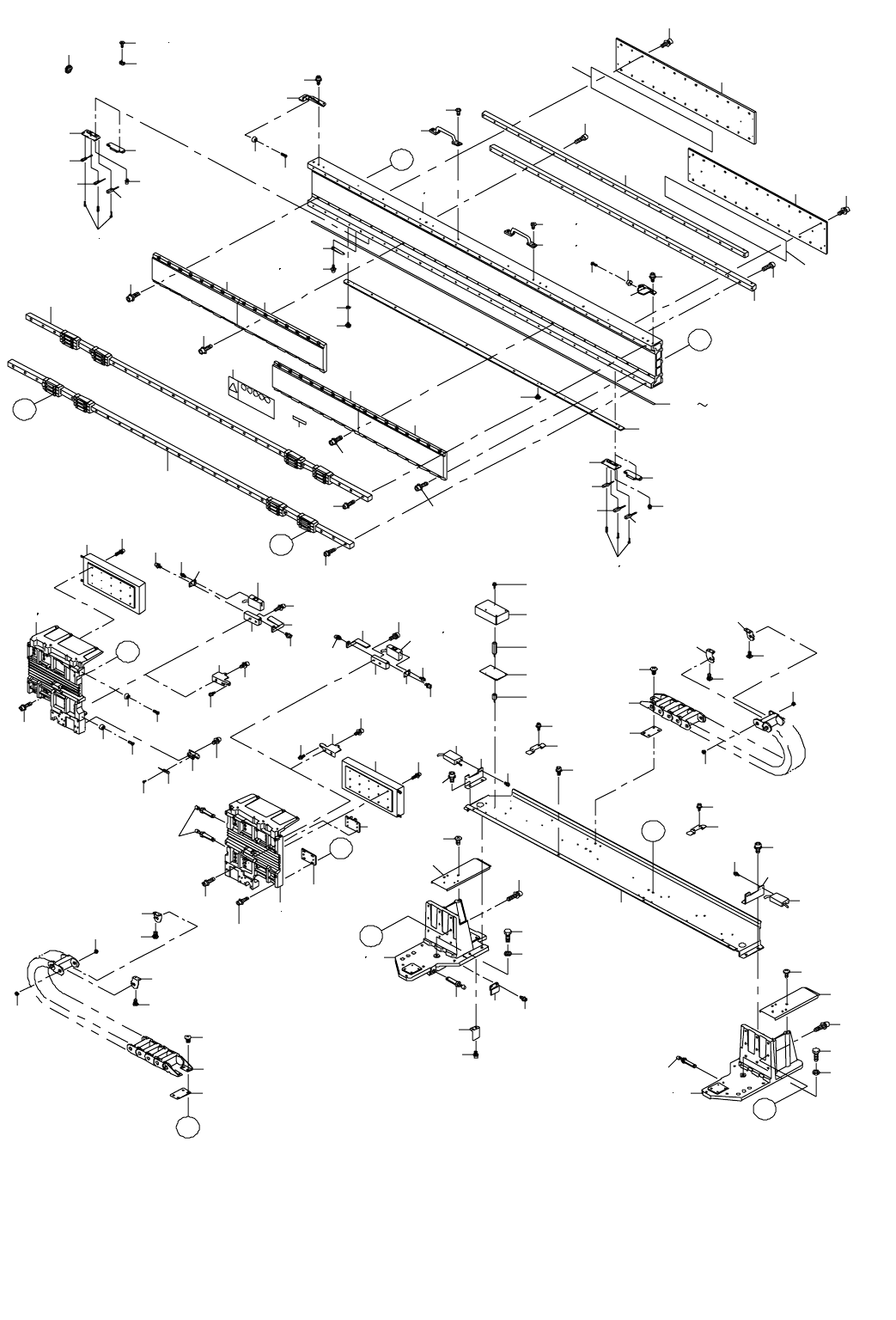

14.X-Y COMPONENTS (1)
Ｘ − Ｙ 関係（１）
1 2
11
13
14
78
78
79
79
80
81
81
80
82
17
19
10
9
22
22
66
98
67
99
68
68
97
97
59
61
53
54
55
55
57
51
52
52
49
50
37
37
29
29
30
30
27
31
31
29
29
28
57
77
6
7
4
5
10
9
51
3
A
B
A
B
C
C
62
63
64
65
25
25
26
26
24
24
30
30
28
27
19
82
57
56
57
56
19
18
61
60
47
36
105
36
102
84
40
41
38
3
83
23
45
44
43
38
83
D
E
D
E
82
11
77
85
86
36
87
103
85
96
96
95
12
86
88
104
77
94
96
8
12
95
8
94
32
35
89
90
91
100
92
93
23
45
48
56
56
69
69
21
74
76
75
74
76
75
96
70
72
73
71
46
42
39
39
99
98
101
58
20
106
106
20
20
106
15
16
20
106
- 28 -
NOTE( 注記 ) #01....CORRESPONDING TO ROHS ＲＯＨＳ 対応品
(AFTER S/N :F1R6F1414) （Ｓ ／ Ｎ：Ｆ １ Ｒ ６ Ｆ １４１４以降）
#02....UNCORRESPONDING TO 0402,ROHS ０４０２，ＲＯＨＳ 未対応品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L130E-021-000 X BEAM (FX-1) Ｘ ビーム（ＦＸ −１） 1
2 400-24222 X BEAM (FX-1R) Ｘ ビーム（ＦＸ −１ Ｒ） 1
3 SL-6062592-TN SCREW 座金付き六角穴ボルト 18
4 L130E-121-000 X BEAM END L (FX-1) Ｘ ビーム ＥＮＤ Ｌ（ＦＸ −１） 1
5 400-24223 X BEAM END L (FX-1R)
Ｘ ビーム ＥＮＤ Ｌ（ＦＸ −１ Ｒ）
1
6 L130E-221-000 X BEAM END R (FX-1)
Ｘ ビーム ＥＮＤ Ｒ（ＦＸ −１）
1
7 400-24224 X BEAM END R (FX-1R)
Ｘ ビーム ＥＮＤ Ｒ（ＦＸ −１ Ｒ）
1
8 400-26678 MOUNT BASE (FX-1R)
マウントベース（ＦＸ −１ Ｒ）
2
9 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
2
10 NM-6060003-SC NUT M6
六角ナット Ｍ ６
2
11 L130E-321-000 X LINEAR GUIDE
Ｘ リニア ガイド
2
12 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
13 L130E-421-000 XM BASE L (FX-1)
ＸＭ ベース Ｌ（ＦＸ −１）
1
14 400-24456 XM BASE L (FX-1R) ＸＭ ベース Ｌ（ＦＸ −１ Ｒ） 1
15 L130E-521-000 XM BASE R (FX-1) ＸＭ ベース Ｒ（ＦＸ −１） 1
16 400-24458 XM BASE R (FX-1R) ＸＭ ベース Ｒ（ＦＸ −１ Ｒ） 1
17 L130E-921-000 X STOPPER PLATE L Ｘ ストッパ プレート Ｌ 1
18 L131E-021-000 X STOPPER PLATE R Ｘ ストッパ プレート Ｒ 1
19 SL-6051292-TN BOLT
座金付き六角穴ボルト
10
20 SM-4031001- SC SCR EW M3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
4
21 L131E-221-000 CABLE GUIDE PLATE
ケーブル ガイド プレート
1
22 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
23 SM-4860601-SC SCREW M2.6 L=6 (FX-1R)
なべ小ねじ Ｍ ２．６ Ｌ ＝６（ＦＸ −１ Ｒ）
4
24 L131E-321-000 X CABLE BEAR
Ｘ ケーブル ベアー
2
25 L131E-421-000 RUBBER SHEET
ルーバー シート
2
26 L131E-521-000 CB SPACER
ＣＢ スペーサー
2
27 L131E-621-000 CB BRACKET L
ＣＢ ブラケット Ｌ
2
28 L131E-721-000 CB BRACKET R ＣＢ ブラケット Ｒ 2
29 L132E-421-000 CB BRACKET PIN X ＣＢ ブラケット ピン Ｘ 4
30 SM-0050801-SC SCREW トラスねじ Ｍ ５ Ｌ ＝８ 8
31 SM-0061201-SC SCREW トラスねじ Ｍ ６ Ｌ ＝１２ 8
32 E9643-729-B00 MAGNET SCALE (FX-1) マグネスケール（ＦＸ −１） 1
33 400-64627 MAGNETIC SCALE X ASM
マグネットスケール Ｘ 組
1
34
#02
400-24268 MAGNETIC SCALE X
マグネットスケール Ｘ
1
35
#01
400-44419 MAGNET_SCALE_PSLG017
マグネットスケール
1
36 SL-6051292-TN BOLT (FX-1)
座金付き六角穴ボルト（ＦＸ −１）
6
37 SL-6031092-TN SCREW (FX-1)
座金付き六角穴ボルト（ＦＸ −１）
4
38 L132E-021-000 X SENSOR BRACKET (FX-1)
Ｘ センサ ブラケット（ＦＸ −１）
2
39 400-24234 X SENSOR BRACKET (FX-1R)
Ｘ センサ ブラケット（ＦＸ −１ Ｒ）
2
40 L811E-721-0A0 XL NEAR SENSOR ASM
ＸＬ ニアセンサ組
1
41 L813E-621-0A0 XL ORG SENSOR ASM(FX-1)
ＸＬ ＯＲＧ センサ組（ＦＸ −１）
1
42 L812E-121-0A0 XR PLUS LIMIT SENSOR ASM
ＸＲ プラスリミットセンサ組
1
43 L812E-021-0A0 XR NEAR SENSOR ASM ＸＲ ニアセンサ組 1
44 L813E-721-0A0 XR ORG SENSOR ASM(FX-1) ＸＲ ＯＲＧ センサ組（ＦＸ −１） 1
45 SM-4860601-SC SCREW M2.6 L=6 (FX-1) なべ小ねじ Ｍ ２．６ Ｌ ＝６（ＦＸ −１） 6
46 SL-4030691-SC SCREW M3X6 なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６ 4
47 L132E-221-000 XC LIMIT SENSOR BRACKET
ＸＣ リミット センサ ブラケット
1
48 WZ-0541510-KP WASHER 5.4X9.0X0.3 (FX-1R)
波形座金（ＦＸ −１ Ｒ）
11
49 L811E-921-0A0 XC LIMIT SENSOR ASM
ＸＣ リミットセンサ組
1
50 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
1
51 L132E-321-000 Y CABLE SUPPORT
Ｙ ケーブル サポート
2
52 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
4
53 L807E-221-0A0 XL LINEAR MOTOR ASM
ＸＬ リニアモータ組
1
54 L807E-421-0A0 XR LINEAR MOTOR ASM
ＸＲ リニアモータ組
1
55 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
30
56 L901E-121-000 X-AXIS LINEAR SERVO STATOR(2KW)
Ｘ 軸リニアサーボ固定子部（２ ＫＷ）
4
57 SL-6062042-TN BOLT 座金付き六角穴ボルト 64
58 L133E-221-000 CAUTION LABEL 注意ラベル 1
59 L132E-521-000 YF SENSOR DOG ＹＦ センサー ドグ 1
60 L132E-621-000 YR SENSOR DOG ＹＲ センサー ドグ 1
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
62 HX-0029400-00 FIXED BASE
固定ベース
37
63 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
33
64 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
65 HX-0005500-0B RUBBER BUSHING B
ゴム ブッシュ Ｂ
2
66 L132E-721-000 X BEAM HANDLE(FX-1)
Ｘ ビーム ハンドル（ＦＸ −１）
4
67 SM-1051452-TN PLATE SCREW(FX-1)
皿ねじ Ｍ ５ Ｌ ＝１４（ＦＸ −１）
8
68 400-39823 CB UPPER GUIDE PLATE
ＣＢ アッパーガイドプレート
2
69 SM-6052002-TP SCREW M5 L=20 (FX-1R)
六角穴ボルト（ＦＸ −１ Ｒ）
40
70 HX-0035400-0F BOARD SUPPORT
基板パーツ
4
71 E8616-729-0A0 CARRY SENSOR RELAY BOARD ASM. キャリーセンサ中継基板組 1
72 HX-0035400-0M STUD 基板サポート 4
73 L133E-121-000 PWB COVER ＰＷＢ カバー 1
74 400-24273 SENS UNIT YB (FX-1R) センサーユニット ＹＢ（ＦＸ −１ Ｒ） 2
75 400-24237 UNIT BR (FX-1R)
ユニット ＢＲ（ＦＸ −１ Ｒ）
2
76 SL-6030842-TN SCREW M3 L=8 (FX-1R)
座金付き六角穴ボルト（ＦＸ −１ Ｒ）
4
77 SL-6052092-TN SCREW
座金付き六角穴ボルト
44
78 L130E-621-000 X BACK PLATE
Ｘ バック プレート
2
79 SL-6061642-TN BOLT
座金付き六角穴ボルト
52
80 L130E-721-000 X BACK BAR
Ｘ バック バー
2
81 SM-6052002-TN BOLT
六角穴ボルト
46
82 L130E-821-000 SHOCK ABSORBER
ショック アブソーバ
4
83 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
84 L811E-821-0A0 XL -LIMIT SENSOR ASM
ＸＬ − ＬＩＭＩＴ センサ組
1
85 400-24232 X LIMIT DOG L (FX-1R) Ｘ リミットドグ Ｌ（ＦＸ −１ Ｒ） 1
86 400-24233 X LIMIT DOG R (FX-1R) Ｘ リミットドグ Ｒ（ＦＸ −１ Ｒ） 1
87 #01 400-44417 SENSOR_UNIT_PSLH016 センサユニット 1
88 #01 400-44416 SENSOR_UNIT_PSLH015 センサユニット 1
89 400-24225 X SCALE BASE (FX-1R)
Ｘ スケールベース（ＦＸ −１ Ｒ）
1
90 400-24226 BASE FIX PLATE (FX-1R)
ベース固定板（ＦＸ −１ Ｒ）
8
91 L146E-273-000 SCREW M4X12
座金付き六角穴ボルト クロ
16
92 400-24227 BASE BOLT (FX-1R)
ベースボルト（ＦＸ −１ Ｒ）
11
93 400-24228 BASE FIX BOLT (FX-1R)
ベース固定ボルト（ＦＸ −１ Ｒ）
1
94 SL-6051692-TN BOLT (FX-1R)
座金付き六角穴ボルト（ＦＸ −１ Ｒ）
4
95 400-24231 X DETECTOR BR (FX-1R)
Ｘ ディテクタ ＢＲ（ＦＸ −１ Ｒ）
2
96 SL-6040892-TN BOLT (FX-1R)
座金付き六角穴ボルト（ＦＸ −１ Ｒ）
8
97 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
4
98 L132E-721-000 X BEAM HANDLE(FX-1R)
Ｘ ビーム ハンドル（ＦＸ −１ Ｒ）
2
99 SM-1051452-TN PLATE SCREW 皿ねじ Ｍ ５ Ｌ ＝１４ 4
100 #01 400-51720 M4 BOLT 座金付き六角穴ボルト 黒 16
101 E2333-715-000 CAUTION SEAL 注意シール 1
102 L131E-921-000 XL SCALE HEAD BRACKET (FX-1) ＸＬ スケール ヘッドブラケット（ＦＸ −１） 1
103
#02
400-24271 SENS UNIT XL
センサユニット ＸＬ
1
104
#02
400-24272 SENS UNIT XR
センサユニット ＸＲ
1
105 L132E-121-000 XR SCALE HEAD BRACKET (FX-1)
ＸＲ スケール ヘッドブラケット（ＦＸ −１）
1
106 400-70285 STOPPER CUSHION
ストッパクッション
4
