- 32 - REF .NO N OTE P ART NO D E S C R I P T I O N 品 名 Q ty 1 400-25297 YA PU L L EY UNIT L ＹＡ プーリユニット Ｌ 1 2 L142E-121-0A0 YA PULLEY BRACKET L ASM ＹＡ プーリブラケット Ｌ 組 (1) 3 SL- 6 063 592 -T N S CR EW 座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５ (4…
- 31 -

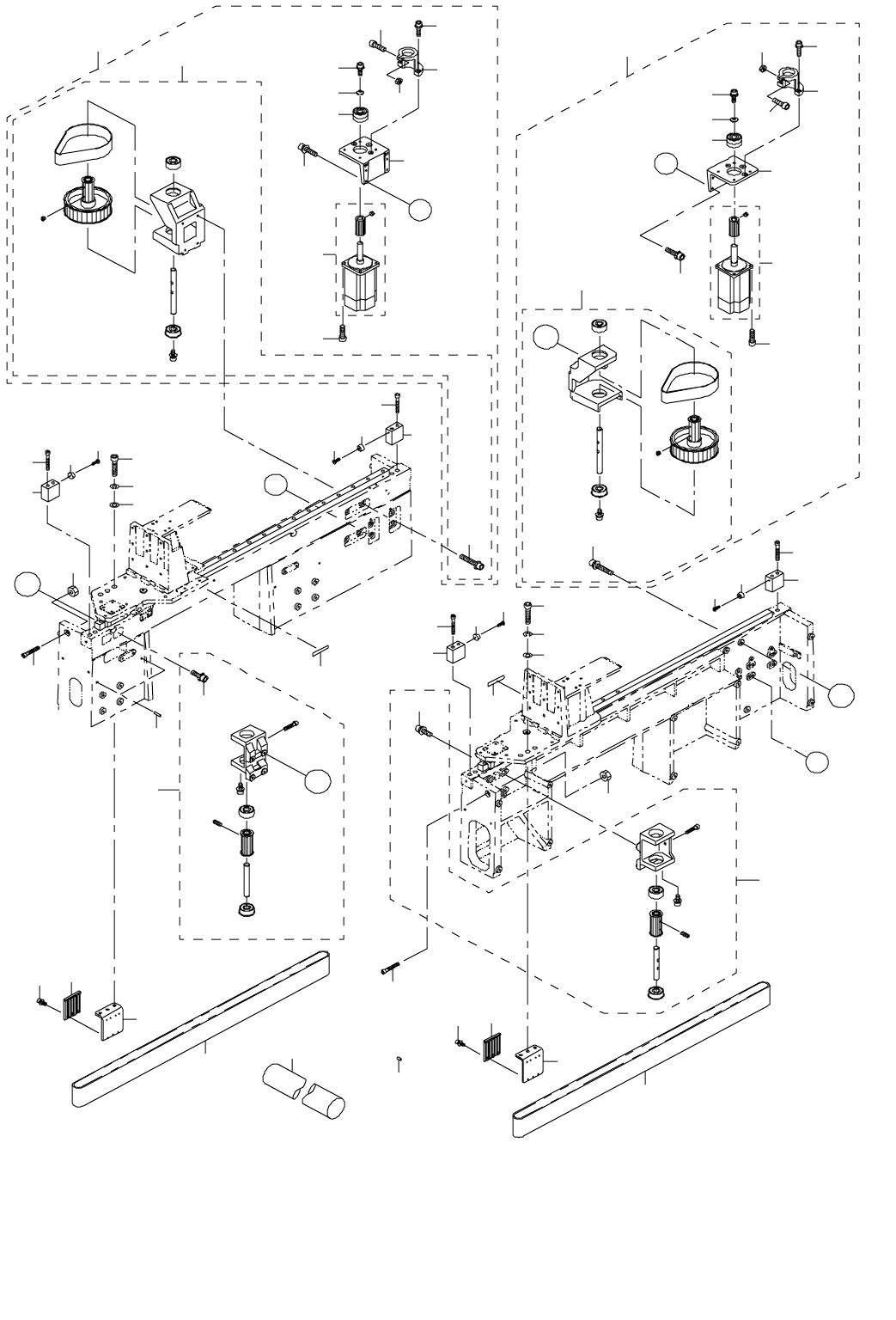

16.X-Y COMPONENTS (3)
Ｘ − Ｙ 関係（３）
3
26
39
41
44
44
46
47
46
47
15
16
15
16
17
20
19
21
A
A
B
B
38
45
21
40
42
43
42
43
18
45
15
16
16
22
23
22
23
7
33
4
27
11
34
35
12
32
8
9
10
30
C
D
D
5
6
31
36
13
28
29
37
14
C
24
1
2
17
25
48
49
15
48
49
48
49
48
49
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-25297 YA PULLEY UNIT L
ＹＡ プーリユニット Ｌ
1
2 L142E-121-0A0 YA PULLEY BRACKET L ASM
ＹＡ プーリブラケット Ｌ 組
(1)
3 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(4)
4 L140E-421-000 YB MOTOR BRACKET L
ＹＢ モーターブラケット Ｌ
(1)
5 L141E-221-000 THRUST COLLAR
スラストカラー
(1)
6 SL-6051692-TN BOLT
座金付き六角穴ボルト
(1)
7 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
8 SB-1150002-00 BEARING
ベアリング
(1)
9 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
(1)
10 SL-6062042-TN BOLT
座金付き六角穴ボルト
(4)
11 L140E-721-000 YB MOTOR SUPPORT L
ＹＢ モーターサポート Ｌ
(1)
12 SL-6052092-TN SCREW
座金付き六角穴ボルト
(3)
13 L142E-221-0A0 YBL MOTOR ASM.
ＹＢＬ モータ組
(1)
14 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
15 L141E-121-000 Y STOPPER
Ｙ ストッパー
4
16 SM-6086002-TN SCREW
ねじ
8
17 E2333-715-000 CAUTION SEAL
注意シール
2
18 L872E-621-000 QUICK TUBE
クイックチューブ
1
19 PH-0600120-C0 PARALLEL PIN
平行ピン ６ Ｘ １２
8
20 PS-0600241-00 SPRING PIN 6X24
スプリングピン ６．０ Ｘ ２４
2
21 400-00732 TIMING BELT YB
タイミングベルト ＹＢ
2
22 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
6
23 WP-0621046-SP WASHER
平座金
6
24 400-25298 YA PULLEY UNIT R
ＹＡ プーリユニット Ｒ
1
25 L142E-021-0A0 YA PULLEY BRACKET R ASM
ＹＡ プーリブラケット Ｒ 組
(1)
26 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(4)
27 L140E-521-000 YB MOTOR BRACKET R
ＹＢ モーターブラケット Ｒ
(1)
28 L141E-221-000 THRUST COLLAR
スラストカラー
(1)
29 SL-6051692-TN BOLT
座金付き六角穴ボルト
(1)
30 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
31 SB-1150002-00 BEARING
ベアリング
(1)
32 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
(1)
33 SL-6062042-TN BOLT
座金付き六角穴ボルト
(4)
34 L140E-621-000 YB MOTOR SUPPORT R
ＹＢ モーターサポート Ｒ
(1)
35 SL-6052092-TN SCREW
座金付き六角穴ボルト
(3)
36 L142E-321-0A0 YBR MOTOR ASM.
ＹＢＲ モータ組
(1)
37 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
38 L140E-421-0A0 YB PULLEY BRACKET L ASM.
ＹＢ プーリブラケット Ｌ 組
1
39 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
40 L140E-521-0A0 YB PULLEY BRACKET R ASM.
ＹＢ プーリブラケット Ｒ 組
1
41 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
42 SM-6085502-TS SCREW
ねじ
2
43 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
2
44 L140E-821-000 YB BELT JOINT
ＹＢ ベルトケツゴウ
2
45 SM-6063002-TN SCREW M6 L=30
六角穴ボルト Ｍ ６ Ｌ ＝３０
6
46 400-00736 Y BELT STAY (2)
Ｙ ベルトステイ２
2
47 SL-6041292-TN SCREW
座金付き六角穴ボルト
14
48 400-70285 STOPPER CUSHION
ストッパクッション
4
49 SM-4031001-SC SCREW M3X0.5 L=10
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
4
- 33 -

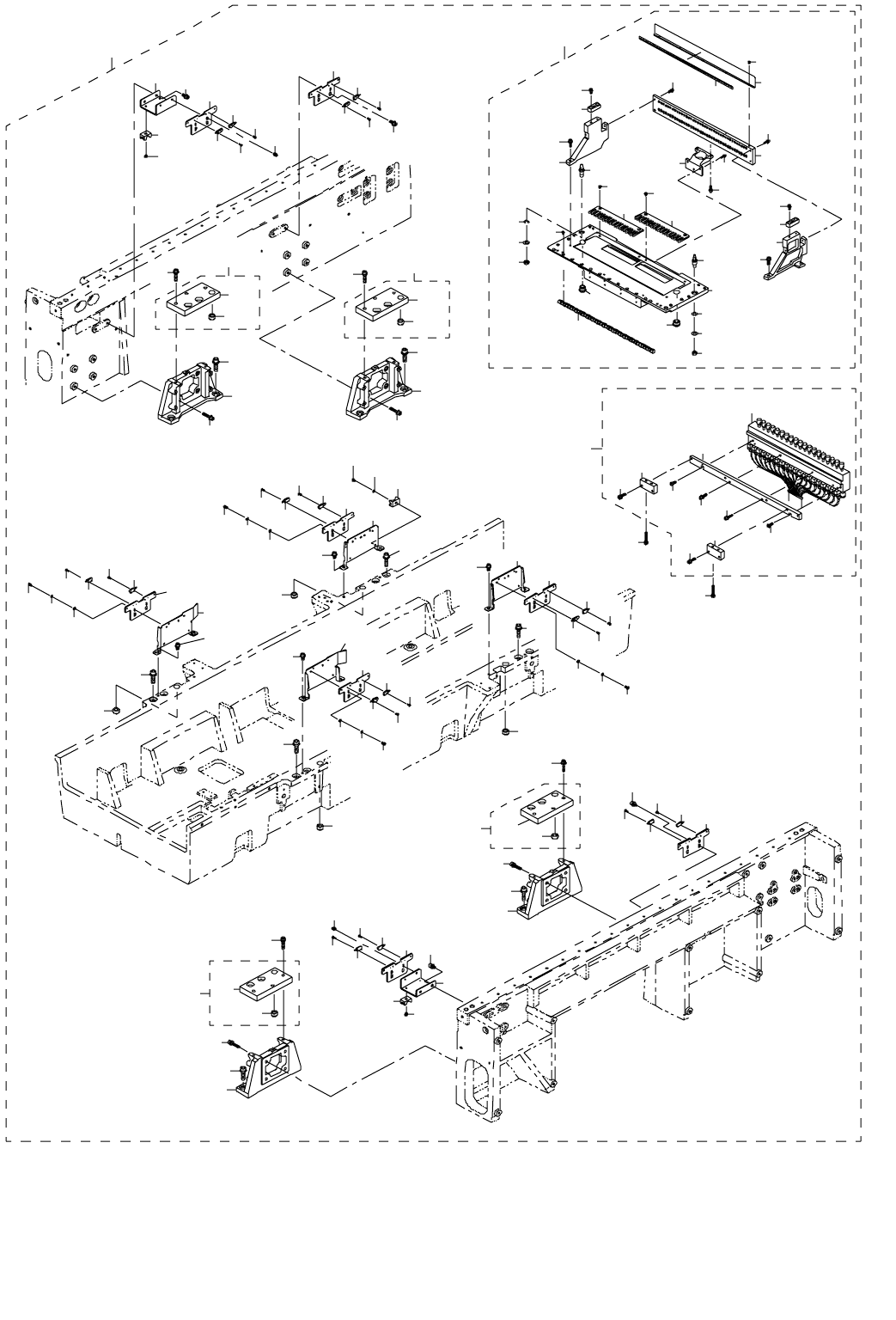

17.FEEDER BANK COMPONENTS (1)
フィーダバンク関係（１）
3
5
6
7
8
12
15
15
7
17
17
18
4
18
20
13
14
10
16
19
19
9
9
11
22
23
21
22
23
21
24
24
25
32
34
31
32
34
31
28
33
29
29
30
30
1
26
42
42
47
54
55
56
57
52
54
52
54
57
56
55
54
53
54
48
45
44
46
41
51
51
51
51
42
48
41
46
47
42
45
44
41
41
49
49
49
49
53
53
50
43
50
50
50
50
50
50
50
65
74
63
74
53
60
74
59
74
54
72
74
70
74
69
74
66
74
74
61
54
58
74
74
64
62
74
57
55
56
74
73
71
74
53
74
68
67
74
53
36
35
53
39
40
38
37
37
53
39
40
38
40
37
43
57
55
56
75
27
54
2
