- 38 - REF .NO N OTE P ART NO D E S C R I P T I O N 品 名 Q ty 1 L202E-021-0A0 CAL BLOCK SU B ASM ＣＡＬ ブロックサブ組 1 2 L202E-021-000 CAL BASE ＣＡＬ ベース (1) 3 SL- 6 062 092 -T N S CR EW M 6 L =2 0 座金付き六角穴ボルト (2) 4 L2 02E -4 21- 0 …
- 37 -

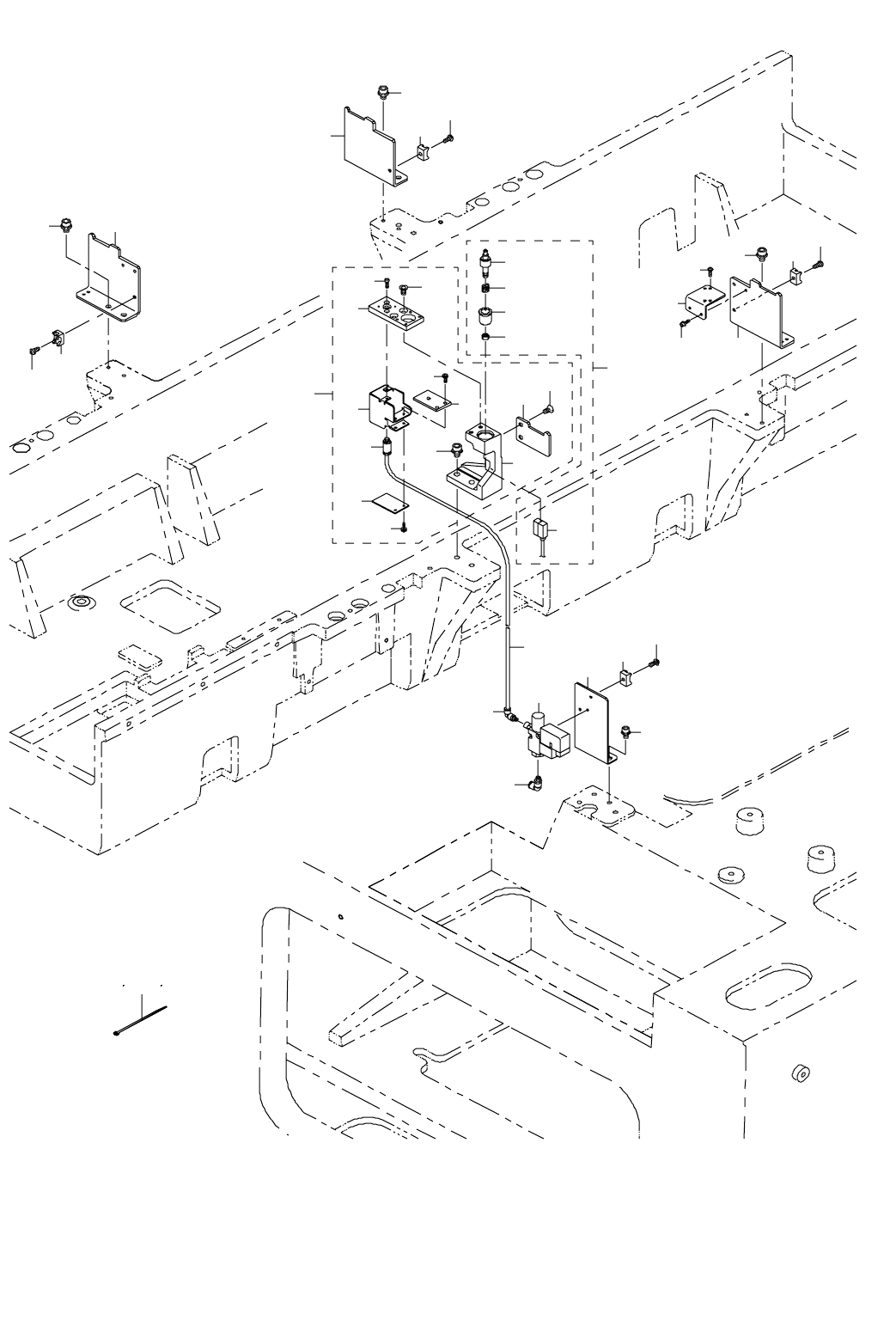

19.CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
3
5
6
7
8
9
14
11
16
17
18
2
19
20
4
21
25
26
27
28
29
34 42
32
33
40
41
31
30
35
37
36
33
32
31
39
38
13
1
10
12
23
22
24
15
30
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L202E-021-0A0 CAL BLOCK SUB ASM
ＣＡＬ ブロックサブ組
1
2 L202E-021-000 CAL BASE
ＣＡＬ ベース
(1)
3 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
4 L202E-421-000 CAL PLATE
ＣＡＬ プレート
(1)
5 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(2)
6 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
7 L202E-521-000 CAL SIDE COVER
ＣＡＬ サイドカバー
(1)
8 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルトト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
9 L202E-621-000 CAL DIFFUSER
ＣＡＬ ディフューザー
(1)
10 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
11 400-07376 CAL BLOCK PCB ASM
ＣＡＬ ブロック基板組
(1)
12 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
13 L202E-721-000 CHIP BOX STAY
チップボックスステー
(1)
14 SM-1050801-SC SCREW M5X0.8 L=8
皿小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝８
(2)
15 L202E-921-0A0 NOZZLE CAL PIECE ASM
ノズル ＣＡＬ ピース組
1
16 L202E-921-000 NOZZLE CAL PIECE
ノズル ＣＡＬ ピース
(1)
17 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
18 400-02126 CAL VCUM SENS ASM
ＣＡＬ バキュームセンサ組
(1)
19 L203E-021-000 NOZZLE CAL PIECE OUTER
ノズル ＣＡＬ ピースアウター
(1)
20 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズル ＣＡＬ ピースアウター ＳＰ
(1)
21 400-02125 CAL VCUM SV ASM
ＣＡＬ バキューム ＳＶ 組
1
22 PJ-3040605-02 ELBOW UNION 6XM5
エルボユニオン ６ ＸＭ ５
1
23 PJ-3040405-04 ELBOW UNION
エルボユニオン
1
24 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホ−ス 黒
0.1
25 L202E-821-000 CAL VACUUM SV STAY
ＣＡＬ バキューム ＳＶ ステー
1
26 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
27 HX-0029400-00 FIXED BASE
固定ベース
1
28 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
29 EA-9500B01-00 CABLE BAND
束線バンド
1
30 L202E-121-000 CHIP BOX STAND A
チップボックススタンド Ａ
2
31 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
32 HX-0029400-00 FIXED BASE
固定ベース
1
33 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
34 EA-9500B01-00 CABLE BAND
束線バンド
1
35 L202E-221-000 CAL PIECE STAY
ＣＡＬ ピース ステー
1
36 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
37 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
4
38 L202E-321-000 CHIP BOX STAND B
チップボックススタンド Ｂ
1
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
40 HX-0029400-00 FIXED BASE
固定ベース
1
41 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
42 EA-9500B01-00 CABLE BAND
束線バンド
1
- 39 -
20.ATC COMPONENTS (1)
ＡＴＣ 関係（１）
3
4
5
6
27
13
12
11
11
10
7
16
16
21
19
18
17
23
24
25
25
8
9
29
30
32
34
33
33
35
26
1
41
80
44
45
66
46
52
51
50
50
49
63
63
55
55
59
60
58
57
56
61
62
64
64
47
48
73
43
68
65
75
72
72
70
31
79
74
71
81
82
2
42
67
67
69
74
54
76
73
14
53
15
40
35
34
36
37
28
28
24
20
83
83
84
85
86
38
22
39
77
78
