- 43 - 22 . M N L A HE AD L CO MP ON ENT S ＭＮＬＡ ヘッド Ｌ 関係 34 33 5 36 31 6 7 48 8 9 11 14 9 10 10 15 16 17 18 21 26 22 25 20 29 34 106 10 7 110 11 1 10 8 11 2 109 114 11 3 113 10 1 19 27 28 35 66 67 68 71 72 65 73 78 79 74…
- 42 -
NOTE( 注記 ) #01....REMODELED KIT 改造キット
*REMODELED KIT IS USED FOR OLD PART(PART NO.:40011351 AIR CYLINDER).
旧部品（品番：４００１１３５１ エアシリンダ）には、
改造キットを使用しています。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L200E-021-AB0 ATC UNIT (FL) ASM
ＡＴＣ ユニット（ＦＬ）組
1
2 L200E-021-0A0 ATC UNIT ASM ＡＴＣ ユニット組 (1)
3 L200E-021-000 ATC BASE
ＡＴＣ ベース
(1)
4 HX-0029400-00 FIXED BASE
固定ベース
(5)
5 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(5)
6 EA-9500B01-00 CABLE BAND
束線バンド
(7)
7 L200E-221-000 ATC BASE PLATE ＡＴＣ ベースプレート (1)
8 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(2)
9 400-01287 SLIDE BASE
スライド ベース
(2)
10 400-01285 GUIDE SPACER
ガイド スペーサ
(2)
11 E3404-700-000 THRUST WASHER
スラストワッシャー
(4)
12 WP-0451016-SP WASHER 4.5X20X1 平座金 ４．５ Ｘ ２０ Ｘ １ (2)
13 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
14 L200E-321-000 SLIDE PLATE
スライドプレート
(1)
15 400-42709 AIR CYLINDER
エアーシリンダー
(1)
16 PJ-3010405-05 HALF UNION
ハ−フユニオン
(2)
17 SL-6041092-TN SCREW 座金付き六角穴ボルト (2)
18 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
19 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
20 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
21 B2107-816-000 WASHER
座金
(1)
22 L200E-421-000 SLIDE PLATE GUIDE スライドプレートガイド (1)
23 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
24 L200E-521-000 ATC SENSOR DOG
ＡＴＣ センサードグ
(2)
25 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
26 L200E-621-000 ATC SENSOR BRACKET
ＡＴＣ センサーブラケット
(1)
27 SM-1030552-TN SCREW M3 L=5 皿ねじ Ｍ ３ Ｌ ＝５ (2)
28 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
29 HX-0029400-00 FIXED BASE
固定ベース
(1)
30 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
31 L200E-721-000 SC BRACKET
ＳＣ ブラケット
(1)
32 SL-6040892-TN BOLT 座金付き六角穴ボルト (2)
33 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(2)
34 SL-4031681-SC SCREW M3 X 16
なべ小ねじセムス Ｍ ３ Ｌ ＝１６
(4)
35 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.16)
36 HX-0029400-00 FIXED BASE
固定ベース
(1)
37 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
38 #01 400-42771 CYLINDER NUT シリンダーナット (1)
39
#01
400-42772 CYLINDER STOPPER
シリンダーストッパ
(1)
40 L827E-221-0A0 ATC OPEN SENSOR (FL) ASM
ＡＴＣ ＯＰＥＮ センサー（ＦＬ）組
(1)
41 L827E-421-0A0 ATC CLOSE SENSOR (FL) ASM
ＡＴＣ ＣＬＯＳＥ センサー（ＦＬ）組
(1)
42 L200E-021-CB0 ATC UNIT (RL) ASM
ＡＴＣ ユニット（ＲＬ）組
1
43 L200E-021-0A0 ATC UNIT ASM ＡＴＣ ユニット組 (1)
44 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(5)
45 EA-9500B01-00 CABLE BAND
束線バンド
(7)
46 L200E-221-000 ATC BASE PLATE
ＡＴＣ ベースプレート
(1)
47 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(2)
48 400-01287 SLIDE BASE スライド ベース (2)
49 400-01285 GUIDE SPACER
ガイド スペーサ
(2)
50 E3404-700-000 THRUST WASHER
スラストワッシャー
(4)
51 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
52 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
53 L200E-321-000 SLIDE PLATE スライドプレート (1)
54 400-42709 AIR CYLINDER
エアーシリンダー
(1)
55 PJ-3010405-05 HALF UNION
ハ−フユニオン
(2)
56 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
57 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
58 GLA-02335000 CLAMP WASHER クランプワッシャー (1)
59 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
60 B2107-816-000 WASHER
座金
(1)
61 L200E-421-000 SLIDE PLATE GUIDE
スライドプレートガイド
(1)
62 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
63 L200E-521-000 ATC SENSOR DOG ＡＴＣ センサードグ (2)
64 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
65 L200E-621-000 ATC SENSOR BRACKET
ＡＴＣ センサーブラケット
(1)
66 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(2)
67 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
68 HX-0029400-00 FIXED BASE 固定ベース (1)
69 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
70 L200E-721-000 SC BRACKET
ＳＣ ブラケット
(1)
71 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
72 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(2)
73 SL-4031681-SC SCREW M3 X 16 なべ小ねじセムス Ｍ ３ Ｌ ＝１６ (4)
74 BT-0400251-EA TUBE HOSE, BLUE ウレタンホ−ス 青 (0.16)
75 HX-0029400-00 FIXED BASE
固定ベース
(1)
76 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
77 L827E-621-0A0 ATC OPEN SENSOR (RL) ASM
ＡＴＣ ＯＰＥＮ センサー（ＲＬ）組
(1)
78 L827E-821-0A0 ATC CLOSE SENSOR (RL) ASM
ＡＴＣ ＣＬＯＳＥ センサー（ＲＬ）組
(1)
79 #01 400-42771 CYLINDER NUT シリンダーナット (1)
80
#01
400-42772 CYLINDER STOPPER
シリンダーストッパ
(1)
81 L200E-021-000 ATC BASE
ＡＴＣ ベース
(1)
82 HX-0029400-00 FIXED BASE
固定ベース
(5)
83 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
84 PJ-3050600-06 IKEI CHEESE 異径チ−ズ 2
85 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
2
86 L200E-121-000 ATC LABEL
ＡＴＣ ラベル
1
- 43 -

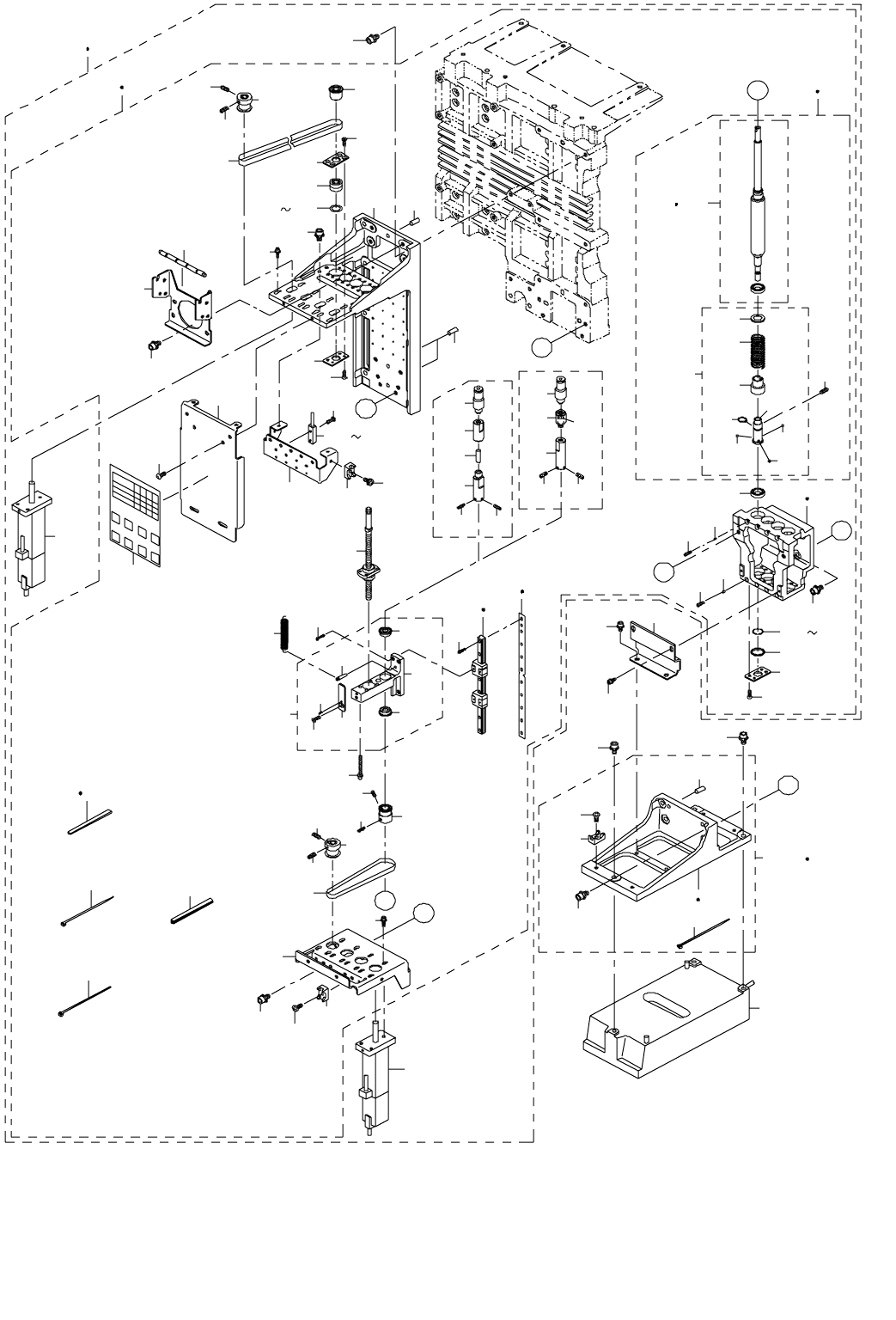

22.MNLA HEAD L COMPONENTS
ＭＮＬＡ ヘッド Ｌ 関係
34
33
5
36
31
6
7
48
8
9
11
14
9
10
10
15
16
17
18
21
26
22
25
20
29
34
106
107
110
111
108
112
109
114
113
113
101
19
27
28
35
66
67
68
71
72
65
73
78
79
74
75
76
76
76
80
53
54
82
84
81
87
88 88
62
90
91
93
95
94
97
39
40
56
42
42
47
43
45
44
46
49
41
55
57
92
38
59
59
58
A
A
98
77
51
52
96
37
50
54
53
103
86
85
99
115
102
63
64
60
60
61
89
B
B
C
C
98
D
D
3
4
104
105
1
2
100
17
30
69
70
32
- 44 -
NOTE( 注記 ) #01....FOR FX-1(UNTIL MACHINE REV.B) ＦＸ −１（マシン ＲＥＶ．Ｂ まで）用
#02....FOR FX-1(AFTER MACHINE REV.C), ＦＸ −１（マシン ＲＥＶ．Ｃ 以降），
FX-1R ＦＸ−１Ｒ用
REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty
1 L150E-121-0A0 MNLA HEAD L ASM (FX-1) ＭＮＬＡ ヘッド Ｌ 組（ＦＸ −１） 1
2 400-24335 MNLA HEAD L ASM (FX-1R)
ＭＮＬＡ ヘッド Ｌ 組（ＦＸ −１ Ｒ）
1
3 L150E-021-0A0 HEAD BRACKET ASM (FX-1) ヘッドブラケット組（ＦＸ −１） (1)
4 400-24337 HEAD BRACKET ASM (FX-1R)
ヘッドブラケット組（ＦＸ −１ Ｒ）
(1)
5 E3005-729-000 LIMIT DAMPER L リミットダンパー Ｌ (1)
6 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
7 L154E-721-000 SP SUPPORT
ＳＰ サポート
(1)
8 SB-1060018-00 BEARING
ころがり軸受
(4)
9 400-15714 BEARING PLATE B
ベアリングプレート Ｂ
(8)
10 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(32)
11 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(8)
12 E3072-729-000 BEARING SHIM B ベアリングシム Ｂ (8)
13 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(8)
14 E3074-729-000 BEARING SHIM D ベアリングシム Ｄ (8)
15 400-01123 Z PULLEY
Ｚプーリ
(4)
16 400-01124 Z MOTOR PULLEY Ｚ モータプーリ (4)
17 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(8)
18 L151E-421-000 TIMING BELT Z タイミングベルト Ｚ (4)
19 SL-6031692-TN SCREW
座金付き六角穴ボルト
(12)
20 L151E-521-000 Z SENSOR BASE Ｚ センサー ベース (1)
21 SL-6031692-TN SCREW
座金付き六角穴ボルト
(2)
22 L817E-921-0A0 Z1 SLOWDOWN SENSOR CABLE ASM Ｚ １ 減速センサーケーブル組 (1)
23 L818E-221-0A0 Z2 SLOWDOWN SENSOR CABLE ASM
Ｚ ２ 減速センサーケーブル組
(1)
24 L818E-621-0A0 Z3 SLOWDOWN SENSOR CABLE ASM Ｚ ３ 減速センサーケーブル組 (1)
25 L818E-921-0A0 Z4 SLOWDOWN SENSOR CABLE ASM
Ｚ ４ 減速センサーケーブル組
(1)
26 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
27 L151E-621-000 Z MOTOR COVER
Ｚ モーターカバー
(1)
28 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
29 HX-0029400-00 FIXED BASE
固定ベース
(1)
30 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(1)
31 EA-9500B01-00 CABLE BAND
束線バンド
(5)
32 HX-0009600-0A BUSH
エッジングブッシュ
(1)
33 L150E-021-000 HEAD BRACKET ヘッド ブラケット (1)
34 PH-0500122-C0 PIN
平行ピン
(3)
35 L155E-121-000 HEAD LABEL ヘッドラベル (1)
36 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
(1)
37 SL-6031092-TN SCREW 座金付き六角穴ボルト (12)
38 L150E-821-000 TIMING BELT T
タイミングベルト Ｔ
(4)
39 L150E-121-000 LINEAR GUIDE (FX-1) リニアーガイド（ＦＸ −１） (4)
40 400-24333 LINEAR GUIDE (FX-1R)
リニアーガイド（ＦＸ −１ Ｒ）
(4)
41 L150E-921-0A0 Z SLIDE BRACKET ASM Ｚ スライドラケット組 (4)
42 SB-1060019-00 BEARING
ころがり軸受
(2)
43 400-10636 SPRING STUD スプリングスタッド (1)
44 L151E-021-000 Z SENSOR DOG
Ｚ センサードグ
(1)
45 PS-0200052-KH SPRING PIN 2.3X5 スプリングピン ２．３ Ｘ ５ (1)
46 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(1)
47 L150E-921-000 Z SLIDE BRACKET
Ｚ スライドブラケット
(1)
48 400-26799 Z STOPPER
Ｚ ストッパー
(1)
49 SM-6020752-TN SCREW M2 L=7
六角穴ボルト Ｍ ２ Ｌ ＝７
(16)
50 SM-6020802-TN SCREW M2 L=8 (FX-1R)
六角穴ボルト Ｍ ２ Ｌ ＝８（ＦＸ −１ Ｒ）
(28)
51 E3028-729-000 GUIDE SHIM D
ガイドシム Ｄ
(4)
52 E3029-729-000 GUIDE SHIM E
ガイドシム Ｅ
(4)
53 E3042-729-000 PUSHER RUBBER
プッシャーゴム
(8)
54 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (8)
55 400-26800 HEAD UP SP
ヘッドアップスプリング
(4)
56 400-01120 BALL SCREW ボールねじ (4)
57 SL-6032042-TN SCREW
座金付き六角穴ボルト
(16)
58 400-01124 Z MOTOR PULLEY Ｚ モータプーリ (4)
59 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(8)
60 #0 2 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (8)
61
#02
L155E-421-000 FILTER
フィルター
(1)
62 #0 2 PJ-2105041-00 HALF UNION ハーフユニオン (1)
63
#02
L155E-321-000 AIR SUCTION FILTER
エア サクション フィルター
(1)
64 #0 2 L155E-221-000 SET COLLAR L セット カラー Ｌ (1)
65 SB-1110001-00 BEARING
ころがり軸受
(4)
66 L150E-321-000 SPLINE BRACKET (FX-1) スプラインブラケット（ＦＸ −１） (1)
67 400-24454 SPLINE BRACKET (FX-1R)
スプラインブラケット（ＦＸ −１ Ｒ）
(1)
68 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
69 L150E-221-0A0 S HOUSING ASM (FX-1)
Ｓ ハウジング組 ＦＸ −１）
(4)
70 400-24338 S HOUSING ASM (FX-1R)
Ｓ ハウジング組（ＦＸ −１ Ｒ）
(4)
71 400-81024 BALL SPLINE ASM(FX-1)
ボールスプライン組（ＦＸ −１）
(1)
72 400-81023 BALL SPLINE ASM
ボールスプライン組
(1)
73 400-30297 NO SHAFT ASM ＮＯ シャフト組 (1)
74 400-30292 NOZZLE OUTER SP
ノズルアウタ ＳＰ
(1)
75 L151E-921-000 NOZZLE OUTER ノズルアウタ (1)
76 E4228-760-000 STEEL BALL
鋼球 Ｓφ ３／３２
(3)
77 L151E-721-000 NOZZLE OUTER SHAFT ノズルアウタシャフト (1)
78 RC-0841011-KP RETAINING RING 8.4
Ｃ 形止め輪 ８．４
(1)
79 E3062-729-000 OUTER SP HOLDER アウタＳＰホルダ (1)
80 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(1)
81 400-01144 THRUST RUBBER スラストゴム (4)
82 400-01202 S BEARING SHIM A
Ｓ ベアリングシム Ａ
(8)
83 400-01203 S BEARING SHIM B Ｓ ベアリングシム Ｂ (8)
84 400-01204 S BEARING SHIM C
Ｓ ベアリングシム Ｃ
(8)
85 400-15714 BEARING PLATE B ベアリングプレート Ｂ (4)
86 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(16)
87 #0 1 L150E-421-000 SET COLLAR セットカラー (4)
88
#01
SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(8)
89
#01
PJ-2105041-00 HALF UNION
ハーフユニオン
(4)
90
#01
L150E-521-000 FILTER COLLAR
フィルターカラー
(4)
91
#01
E3052-729-000 FILTER
フィルタ
(4)
92 L150E-621-000 T MOTOR BASE
Ｔ モーターベース
(1)
93 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
94 HX-0029400-00 FIXED BASE 固定ベース (3)
95 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
96 EA-9500B01-00 CABLE BAND 束線バンド (3)
97 L150E-721-000 T PULLEY
Ｔ プーリー
(4)
98 SM-8030312-TP SCREW M3 L=3 止めねじ Ｍ ３ Ｌ ＝３ (8)
99 400-68459 T AXIS MOTOR ASM
Ｔ 軸モータ組
(4)
100 SL-6052092-TN SCREW 座金付き六角穴ボルト (6)
101 400-68457 Z AXIS MOTOR ASM
Ｚ 軸モータ組
(4)
102 SL-6040892-TN BOLT (FX-1R) 座金付き六角穴ボルト（ＦＸ −１ Ｒ） 2
103 400-24238 JOINT BR (FX-1R)
ジョイント ＢＲ（ＦＸ −１ Ｒ）
1
104 L152E-021-0A0 MNLA BRACKET ASM (FX-1) ＭＮＬＡ ブラケット組（ＦＸ −１） 1
105 400-24468 MNLA BRACKET ASM (FX-1R)
ＭＮＬＡ ブラケット組（ＦＸ −１ Ｒ）
1
106 L152E-021-000 MNLA BRACKET (FX-1) ＭＮＬＡ ブラケット（ＦＸ −１） (1)
107 400-24455 MNLA BRACKET (FX-1R)
ＭＮＬＡ ブラケット（ＦＸ −１ Ｒ）
(1)
108 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６ (4)
109 EA-9500B01-00 CABLE BAND
束線バンド
(4)
110 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
111 PH-0500122-C0 PIN
平行ピン
(2)
112 HX-0029400-00 FIXED BASE
固定ベース
(4)
113 SL-6052092-TN SCREW
座金付き六角穴ボルト
3
114 E9611-729-000 MNLA
ＭＮＬＡ
1
115 SL-6030892-TN SCREW (FX-1R) 座金付き六角穴ボルト（ＦＸ −１ Ｒ） 2
