- 56 - N OTE( 注記 ) * INS TAL LAT ION PO SITI ON A ND DIR ECT IO N VA RY IF THE P W B TR ANS FER R EF EREN CE I S D I FFE REN T. 基板搬送基準が異なると取付位置、方向が変わります。 REF .NO N OTE P ART NO D E S C R I P T I O N 品 名 Q ty 1 L160E-121-…
- 55 -

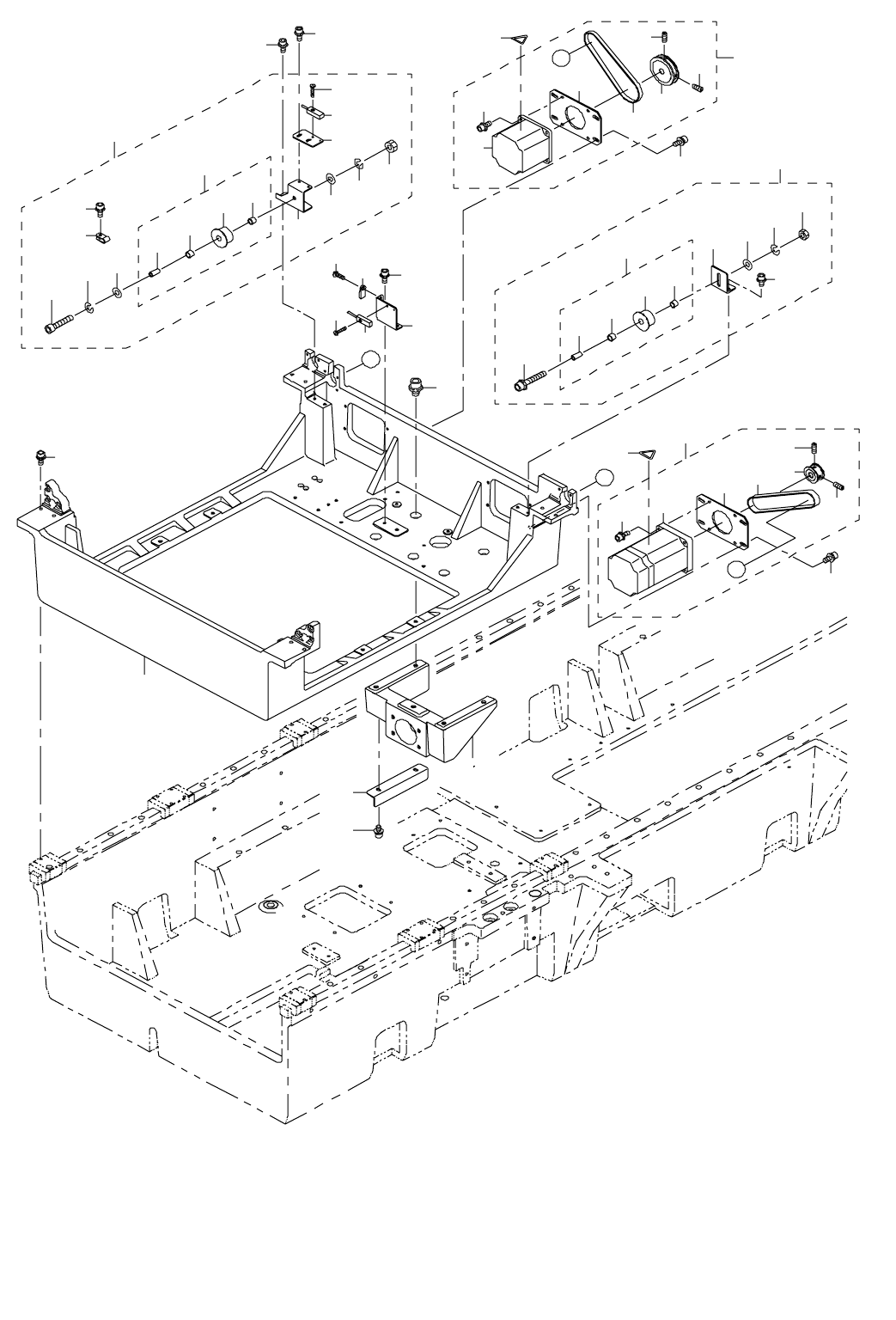

28.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
4 5
56
25
26
18
33
37
3
1
45
17
18
19
14
16
15
16
53
12
46
20
50
51
52
47
49
48
49
54
21
19
11
27
23
24
13
22
6
8
10
9
7
57
33
32
35
29
30
31
39
41
41
40
43
28
44
36
38
42
55
55
2
58
34
B
B
A
A
- 56 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L160E-121-000 Y TABLE FRAME (FX-1)
Ｙ テーブルフレーム（ＦＸ −１）
1
2 400-26388 YA LIMIT SENSOR DOG
ＹＡ リミットセンサドグ
1
3 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
4 L160E-321-000 BALL SCREW NUT BRKT (FX-1)
ボールナット ブラケット（ＦＸ −１）
1
5 400-24246 BALL SCREW NUT BRKT (FX-1R)
ボールナット ブラケット（ＦＸ −１ Ｒ）
1
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
7 L812E-821-0A0 SUPPORT TABLE NEAR SENSOR ASM
サポートテーブルニアセンサー組
1
8 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
1
9 HX-0034400-00 HARNESS PARTS
束線パーツ
1
10 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
1
11 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
12 L165E-721-0A0 WA SENSOR BRKT UNIT
ＷＡ センサーブラケットユニット
1
13 L165E-721-000 WA SENSOR BRKT
ＷＡ センサーブラケット
(1)
14 E178E-421-0A0 TENSIONER PULLEY UNIT
テンショナープーリーユニット
(1)
15 E2016-715-000 IDLER PULLEY
アイドラプーリー
(1)
16 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
17 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(1)
18 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
19 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(2)
20 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(1)
21 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
22 L165E-821-000 WA SENSOR PLATE
ＷＡ センサープレート
(1)
23 L812E-921-0A0 AWCC NEAR SENSOR ASM
ＡＷＣＣ ニアセンサー組
(1)
24 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(1)
25 HX-0015000-0A CABLE CLAMP
ケーブルクリップ
(1)
26 SL-6040692-TN BOLT
座金付き六角穴ボルト
(1)
27 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
28 L169E-121-0A0 CONVEYOR MOTOR BRKT CR UNIT
モーターブラケット ＣＲ ユニット
2
29 L169E-121-000 CONVEYOR MOTOR BRKT C
コンベヤーモーターブラケット Ｃ
(1)
30 L900E-321-000 TWO-PHASE STEPPING MOTOR
２相ステッピングモータエンコーダ付き
(1)
31 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
32 L166E-321-000 WA SHAFT PULLEY
ＷＡ シャフトプーリー
(1)
33 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
34 L166E-221-000 WA MOTOR BELT
ＷＡ モーターベルト
(1)
35 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
36 L167E-421-0A0 CONVEYOR MOTOR BRKT CL UNIT
モーターブラケット ＣＬ ユニット
2
37 L169E-121-000 CONVEYOR MOTOR BRKT C
コンベヤーモーターブラケット Ｃ
(1)
38 L900E-221-000 CENT MOTOR
ＣＥＮＴ モーター
(1)
39 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
40 L167E-621-000 CENTER MOTOR PULLEY
センターモータープーリー
(1)
41 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
42 L167E-421-000 CONVEYOR MOTOR BELT C
コンベヤーモーターベルト Ｃ
(1)
43 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
44 L165E-921-0A0 TENSIONER UNIT
テンショナーユニット
1
45 L165E-921-000 TENSIONER BRKT
テンショナーブラケット
(1)
46 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
47 L178E-421-0A0 TENSIONER PULLEY UNIT
テンショナープーリーユニット
(1)
48 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
49 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
50 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
51 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
52 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
53 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
54 SL-6053092-TN SCREW
座金付き六角穴ボルト
(1)
55 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
2
56 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
5
57 L168E-021-000 BU SENSOR BRKT
ＢＵ センサー ブラケット
1
58 SL-6040892-TN BOLT (FX-1R)
座金付き六角穴ボルト（ＦＸ −１ Ｒ）
1
- 57 -

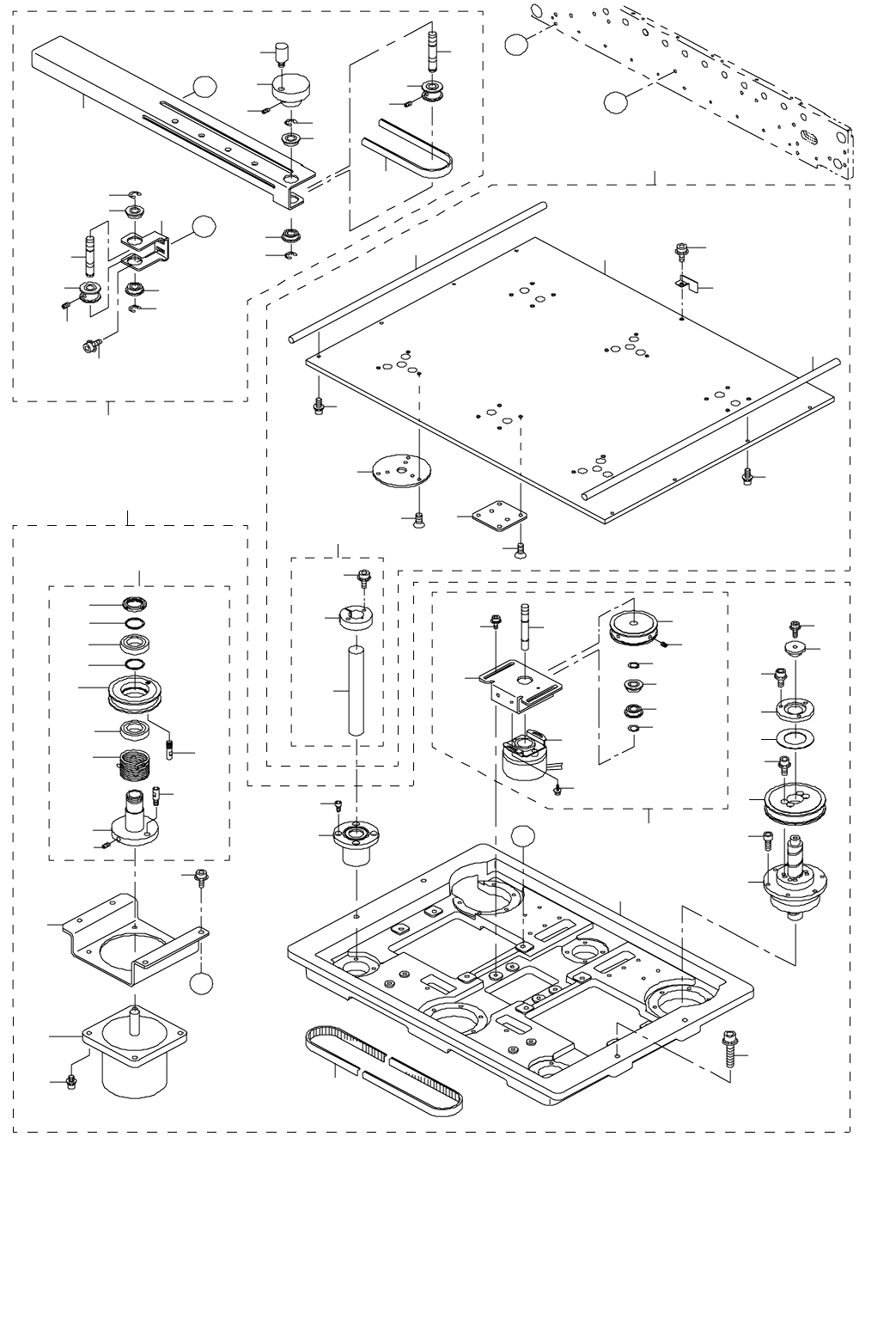

29.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
2
3
4
5
6
7
8
9
10
11
12
21
22
17
36
19
16
14
15
18
20
22
13
32
27
23
26
31
35
30
35
33
34
24
31
33
25
28
29
37
38
39
40
41
42
43
44
45
46
47
48
50
49
52
51
65
56
57
58
59
60
60
61
61
62
63
64
53
21
56
57
59
61
60
60
61
41
42
1
55
A
A
B
B
C
C
54
