- 59 - 30 . P W B CO NV E YO R CO MP ON ENT S ( 4) 基板搬送関係（４） 58 4 5 1 7 9 8 10 12 12 11 11 13 17 15 17 16 24 24 24 23 23 20 20 21 22 21 19 18 21 21 18 39 19 40 41 33 34 35 38 37 36 38 37 36 26 27 29 30 28 31 6 31 32 59 7…
- 58 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L160E-221-0A0 SPT TBL BASE UNIT
ＳＰＴ ＴＢＬ ベースユニット
1
2 L160E-221-000 BU BASE
ＢＵ ベース
(1)
3 SL-6052592-TN BOLT
座金付き六角穴ボルト
(4)
4 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ ＴＢＬ ボールねじ
(3)
5 SM-6041002-TN BOLT
六角穴ボルト
(18)
6 L177E-221-000 SPT TBL PULLEY ＳＰＴ ＴＢＬ プーリー (3)
7 SL-6041642-TN SCREW
座金付き六角穴ボルト
(12)
8 L176E-921-000 CLAMP HOLDER
クランプホルダー
(3)
9 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
(9)
10 L177E-021-000 HOLDER CUSHION
ホルダークッション
(3)
11 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(3)
12 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
13 L176E-421-0A0 ENCORDER UNIT
エンコーダーユニット
(1)
14 L809E-521-0A0 STBL ENC ASM
ＳＴＢＬ ＥＮＣ 組
(1)
15 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
16 L176E-421-000 ENCORDER BRKT
エンコーダーブラケット
(1)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
18 L176E-621-000 ENCORDER PULLEY
エンコーダー プーリー
(1)
19 SM-8040402-TP SCREW M4X0.7 L=4 止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４ (2)
20 L176E-521-000 ENCORDER SHAFT
エンコーダーシャフト
(1)
21 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
22 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(2)
23 L900E-421-000 STEPPING MOTOR
２相ステッピングモータ
(1)
24 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
25 L161E-321-000 SPT TBL MOTOR BRKT
ＳＰＴ ＴＢＬ モーターブラケット
(1)
26 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
27 L177E-621-0A0 TORQUE SUPPORT UNIT
トルクサポートユニット
(1)
28 L177E-621-000 TORQUE SUPPORT
トルクサポート
(1)
29 SM-8050602-TP SCREW M5 L=6
止めねじ Ｍ ５ Ｘ ０．８ Ｌ ＝６
(2)
30 L177E-721-000 SPT TBL MOTOR PULLEY ＳＰＴ ＴＢＬ モータープーリー (1)
31 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
32 L177E-821-000 TORTION SPRING
テンションスプリング
(1)
33 E4144-729-000 THRUST COLLAR
スラストカラー
(2)
34 E4156-729-000 NUT (M17X1)
ナット（Ｍ １７ Ｘ １）
(1)
35 SB-1170001-00 BEARING
ころがり軸受
(2)
36 L176E-321-000 BU TIMING BELT
ＢＵ タイミングベルト
(1)
37 SB-8160001-00 BEARING
ころがり軸受
(3)
38 SM-6041002-TN BOLT
六角穴ボルト
(12)
39 L176E-021-0A0 SUPPORT TABLE UNIT
サポートテーブルユニット
1
40 L176E-021-000 SUPPORT TABLE
サポートテーブル
(1)
41 L176E-121-000 SIDE BEAM
サイドビーム
(2)
42 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
43 L177E-321-0A0 GUIDE SHAFT UNIT ガイドシャフトユニット (3)
44 L177E-321-000 GUIDE SHAFT
ガイドシャフト
(1)
45 L177E-521-000 GUIDE SHAFT HOLDER
ガイドシャフトホルダー
(1)
46 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
47 L177E-421-000 GUIDE SHAFT PLATE
ガイドシャフトプレート
(3)
48 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(9)
49 L176E-221-000 SPT TBL SENSOR DOG
ＳＰＴ テーブルセンサードグ
(1)
50 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
51 L177E-121-000 BALL SCREW SUPPORT PLATE
ボールねじサポートイタ
(3)
52 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(9)
53 L164E-321-0A0 PIN ADJUST UNIT
ピン調節ユニット
1
54 L163E-921-000 ADJUSTER BASE
アジャスタベース
(1)
55 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
56 L164E-421-000 ADJUSTER PULLEY アジャスタプーリー (2)
57 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(4)
58 L164E-521-000 ADJUSTER BELT
アジャスタベルト
(1)
59 L164E-621-000 ADJUSTER SHAFT
アジャスタシャフト
(2)
60 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
61 RE-0600000-K0 E-RING 6
Ｅ 形止め輪 ６
(4)
62 L164E-721-000 ADJUSTER HANDLE
アジャスタハンドル
(1)
63 L164E-821-000 ADJUSTER HANDLE NOB
アジャスタハンドル ＮＯＢ
(1)
64 SM-8050402-TP SCREW
止めねじ
(1)
65 L164E-321-000 ADJUSTER UNIT BRKT
アジャスタユニット ＢＲＫＴ
(1)
- 59 -

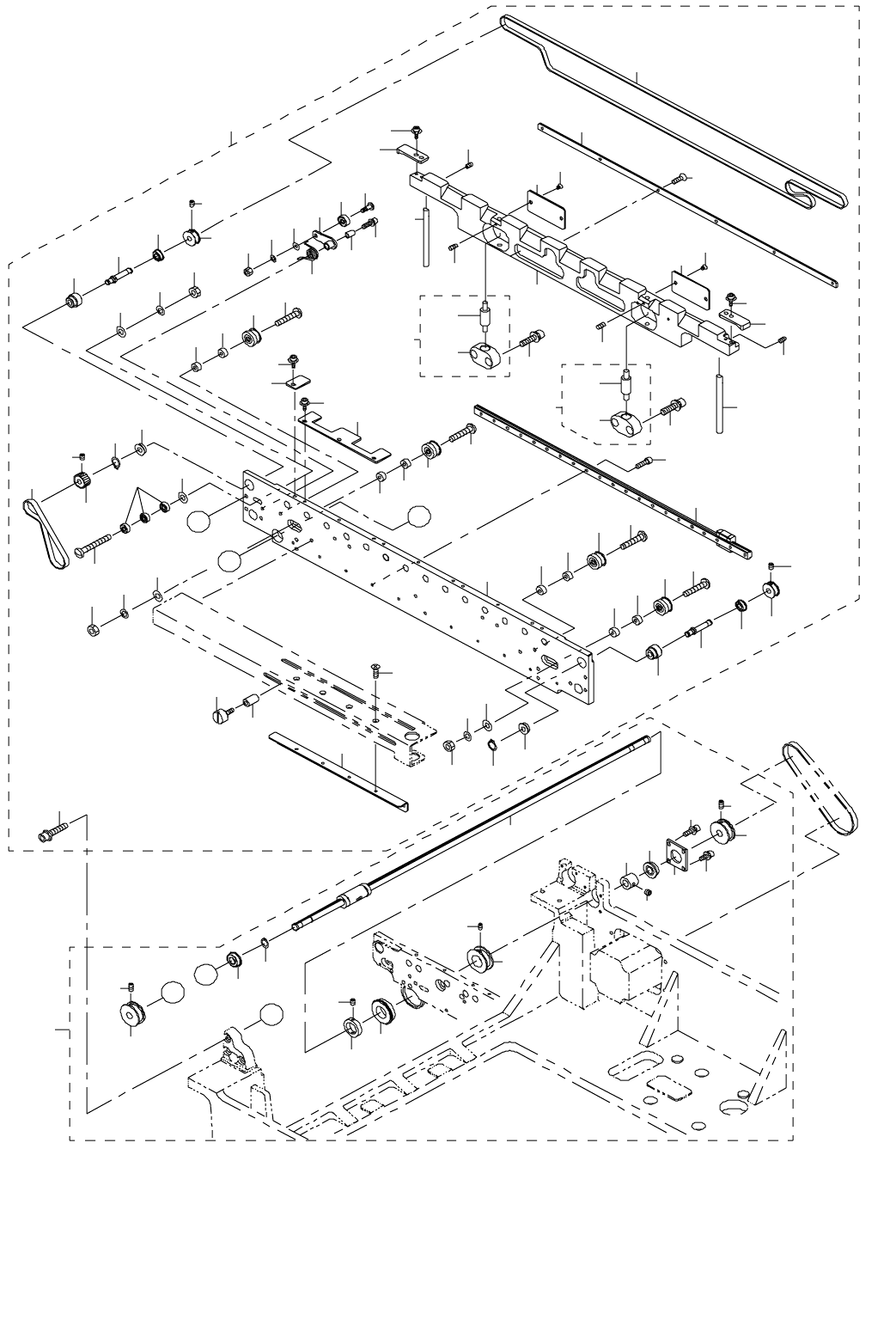

30.PWB CONVEYOR COMPONENTS (4)
基板搬送関係（４）
58
4
5
1
7
9
8
10
12
12
11
11
13
17
15
17
16
24
24
24
23
23
20
20
21
22
21
19
18
21
21
18
39
19
40
41
33
34
35
38
37
36
38
37
36
26
27
29
30
28
31
6
31
32
59
75
70
71
A
7
9
8
10
6
32
34
40
40
39
40
41
57
55
56
43
A
B
B
44
45
46
48
49
50
51
52
47
28
34
34
33
35
14
54
53
2
3
3
2
25
42
60
61
62
63
65
66
67
74
72
68
D
D
61
60
64
69
73
- 60 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L162E-421-0A0 RAIL FC UNIT
レール ＦＣ ユニット
1
2 L209E-021-000 SHAFT SPT COVER
シャフト ＳＰＴ カバー
(2)
3 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(4)
4 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(6)
5 L162E-221-000 CONVEYOR RAIL FC
コンベヤー ＲＡＩＬ ＦＣ
(1)
6 SM-8030302-TP SCREW M3X0.5 L=3 止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３ (2)
7 L178E-721-0A0 SHAFT SUPPORT UNIT
シャフトサポートユニット
(2)
8 E2111-721-000 BEARING
ミニチュアストロークベアリング
(1)
9 E2136-721-000 SHAFT SUPPORT
シャフトサポート
(1)
10 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
11 E2046-725-000 PWB INNER
ＰＷＢ インナ
(2)
12 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
13 L163E-621-000 LINER GUIDE
リニアーガイド
(1)
14 SM-6030802-TN BOLT
六角穴ボルト
(11)
15 E4535-729-000 PWB GUIDE PLATE F (30)
ＰＷＢ ガイドプレート Ｆ（３０）
(3)
16 E4536-729-000 PWB GUIDE PLATE RA (30)
ＰＷＢ ガイドプレート ＲＡ（３０）
(2)
17 SL-6031092-TN SCREW
座金付き六角穴ボルト
(12)
18 L166E-521-000 BRG SUPPORT SPACER
ＢＲＧ サポートスペーサ
(2)
19 L166E-621-000 CONVEYOR DRV PULLEY コンベヤー ＤＲＶ プーリー (2)
20 L166E-721-000 CONVEYOR SHAFT
コンベヤーシャフト
(2)
21 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
(4)
22 L166E-821-000 CONVEYOR TIMING PULLEY
コンベヤー タイミング プーリー
(1)
23 RC-0560711-KP RETAINING RING
Ｃ 形止め輪
(4)
24 SM-8030402-TP SCREW M3X0.5 L=4
止めねじ
(6)
25 L166E-921-000 CONVEYOR TIMING BELT
コンベヤータイミングベルト
(1)
26 SB-1040001-00 BEARING
ミニチュアベアリング
(3)
27 SM-4043050-SC SCREW M4X0.7 L=30
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３０
(1)
28 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
29 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
30 NM-6040001-SC NUT M4 六角ナット Ｍ ４ (1)
31 L168E-321-000 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
32 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
33 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送ウプ−リ Ｂ 組
(2)
34 L167E-921-000 PULLEY SPACER
プーリースペーサ
(4)
35 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(2)
36 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
37 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
38 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
39 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送ウプ−リ Ｂ 組
(2)
40 L167E-921-000 PULLEY SPACER
プーリースペーサ
(4)
41 SM-4043001-SC SCREW M4 X 30
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝３０
(2)
42 L167E-521-000 CONVEYOR BELT C
コンベヤーベルト Ｃ
(1)
43 L164E-921-000 STOPPER HANDLE ストッパーハンドル (1)
44 L205E-021-000 PINCH ROLLER BRKT
ピンチローラブラケット
(1)
45 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
46 L205E-121-000 COLLLAR
カラー
(1)
47 L205E-221-000 TORTION SPRING F
トーションスプリング Ｆ
(1)
48 L205E-421-000 AXLE BOLT
アクセルボルト
(1)
49 SB-1040002-00 BALL BEARING
ボウルベアリング Ａ
(1)
50 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(1)
51 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
52 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
53 L174E-821-000 BELT GUIDE
ベルトガイド
(1)
54 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(6)
55 L170E-921-000 ADJUSTER SUPPORT
アジャスターサポート
(1)
56 L172E-321-000 STOPPER COLLAR ストッパカラー (1)
57 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(4)
58 L162E-421-000 RAIL GUIDE F
レールガイド Ｆ
(1)
59 L162E-021-0A0 BALL SPLINE UNIT
ボールスプラインユニット
1
60 L167E-121-000 DRV PULLEY R
ＤＲＶ プーリー Ｒ
(2)
61 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(4)
62 L167E-021-000 DRV PULLEY F
ＤＲＶ プーリー Ｆ
(1)
63 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
64 SB-1150006-00 BALL BEARING
ころがり軸受
(1)
65 L167E-321-000 STOPPER COLLAR
ストッパー カラー
(1)
66 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
67 SB-1080002-00 SIDE BEARING
サイドベアリング
(1)
68 L166E-421-000 BRG ADJUST PLATE R
ＢＲＧ 調節プレート Ｒ
(1)
69 SL-6030892-TN SCREW 座金付き六角穴ボルト (4)
70 SB-1080002-00 SIDE BEARING
サイドベアリング
(1)
71 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
72 E2141-721-000 STOPPER COLLAR
ストッパカラー
(1)
73 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(2)
74 L167E-421-000 CONVEYOR MOTOR BELT C
コンベヤーモーターベルト Ｃ
(1)
75 L162E-021-000 CENTER BALL SPLINE
センターボールスプライン
(1)
