- 74 - N OTE( 注記 ) * INS TAL LAT ION PO SITI ON A ND DIR ECT IO N VA RY IF THE P W B TR ANS FER R EF EREN CE I S D I FFE REN T. 基板搬送基準が異なると取付位置、方向が変わります。 REF .NO N OTE P ART NO D E S C R I P T I O N 品 名 Q ty 1 L 1 7 4 E-…
- 73 -

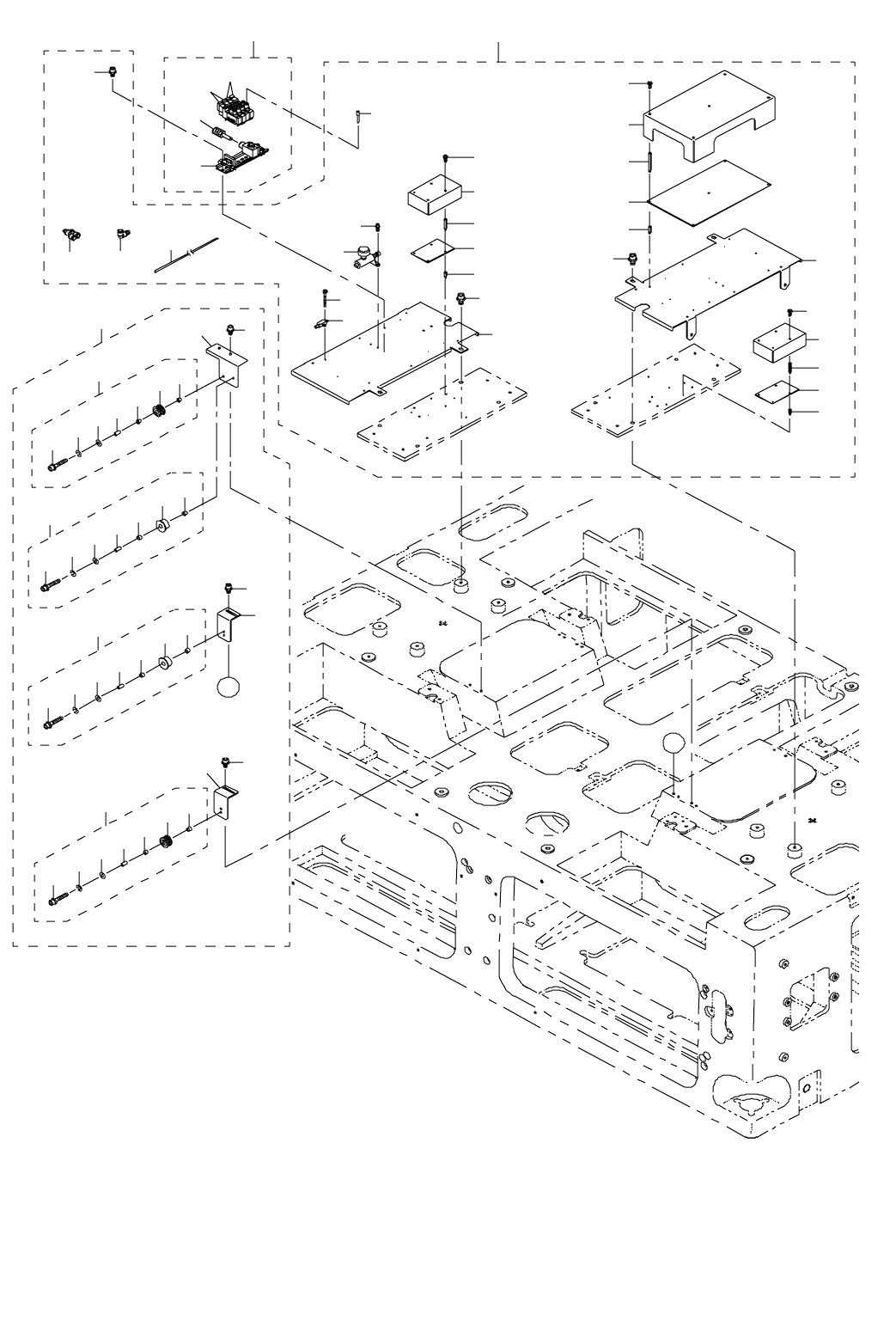

37.PWB CONVEYOR COMPONENTS (11)
基板搬送関係（１１）
5
6
6
7
8
9
10
4
13
13
14
16
15
17
11
12
18
19
19
21
22
22
23
25
24
26
20
28
29
29
30
32
31
33
27
38
39
40
41
42
43
44
43
44
57
60
1
36
37
35
34
3
52
53
2
18
A
A
41
40
39
42
48
49
5046
59
47
58
45
51
56
54
55
54
- 74 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L174E-021-0A0 WIDTH CHANGER LINK UNIT
幅調整リンクユニット
1
2 L174E-021-000 ADJUSTER BRKT L
アジャスター ブラケット Ｌ
(1)
3 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
4 L178E-221-0A0 IDOLER PULLEY UNIT
アイドラープーリーユニット
(1)
5 E4563-729-000 WIDTH ADJUST IDLER PULLEY (30)
幅調アイドラプ−リ（３０）
(1)
6 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
7 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
8 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
9 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
10 SL-6053092-TN SCREW
座金付き六角穴ボルト
(1)
11 L178E-421-0A0 TENSIONER PULLEY UNIT
テンショナープーリーユニット
(1)
12 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
13 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
14 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
15 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
16 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
17 SL-6053092-TN SCREW
座金付き六角穴ボルト
(1)
18 L174E-121-000 ADJUSTER BRKT R
アジャスタブラケット Ｒ
(2)
19 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
20 L178E-221-0A0 IDOLER PULLEY UNIT
アイドラープーリーユニット
(1)
21 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
22 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
23 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
24 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
25 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
26 SL-6053092-TN SCREW
座金付き六角穴ボルト
(1)
27 L178E-421-0A0 TENSIONER PULLEY UNIT
テンショナープーリーユニット
(1)
28 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
29 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(2)
30 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(1)
31 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
32 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(1)
33 SL-6053092-TN SCREW
座金付き六角穴ボルト
(1)
34 L174E-721-0A0 CONVEYOR OTHER PARTS
コンベヤー外側パーツ
1
35 L174E-721-000 PWB COVER L
ＰＷＢ カバー Ｌ
(1)
36 HX-0035400-0G BOARD PARTS
基板パーツ
(5)
37 HX-0035400-0E BOARD PARTS
基板パーツ
(5)
38 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(5)
39 L133E-121-000 PWB COVER S
ＰＷＢ カバー Ｓ
(2)
40 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(8)
41 HX-0035400-0F BOARD SUPPORT
基板パーツ
(8)
42 HX-0035400-0M STUD
基板サポート
(8)
43 L174E-921-000 PWB MOUNT PLATE S
ＰＷＢ マウントプレート Ｓ
(2)
44 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
45 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
46 PJ-3080400-06 UNION
ユニオンワイ
(6)
47 PX-5000140-00 PLUG
止栓
(1)
48 PC-0205010-A0 MINIATURE DECOMPRESSION VALVE
ミニチュア減圧弁
(1)
49 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
50 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
51 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(30)
52 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
(2)
53 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(1)
54 E8616-729-0A0 CARRY SENSOR RELAY BOARD ASM.
キャリーセンサ中継基板組
(2)
55 400-07374 CONVEYOR PCB ASM
コンベヤー基板組
(1)
56 L178E-521-0A0 AIR UNIT
エアーユニット
1
57 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付ベース
(1)
58 PX-0500030-00 SILENCER
サイレンサ
(1)
59 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(2)
60 E2007-727-000 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(2)
- 75 -

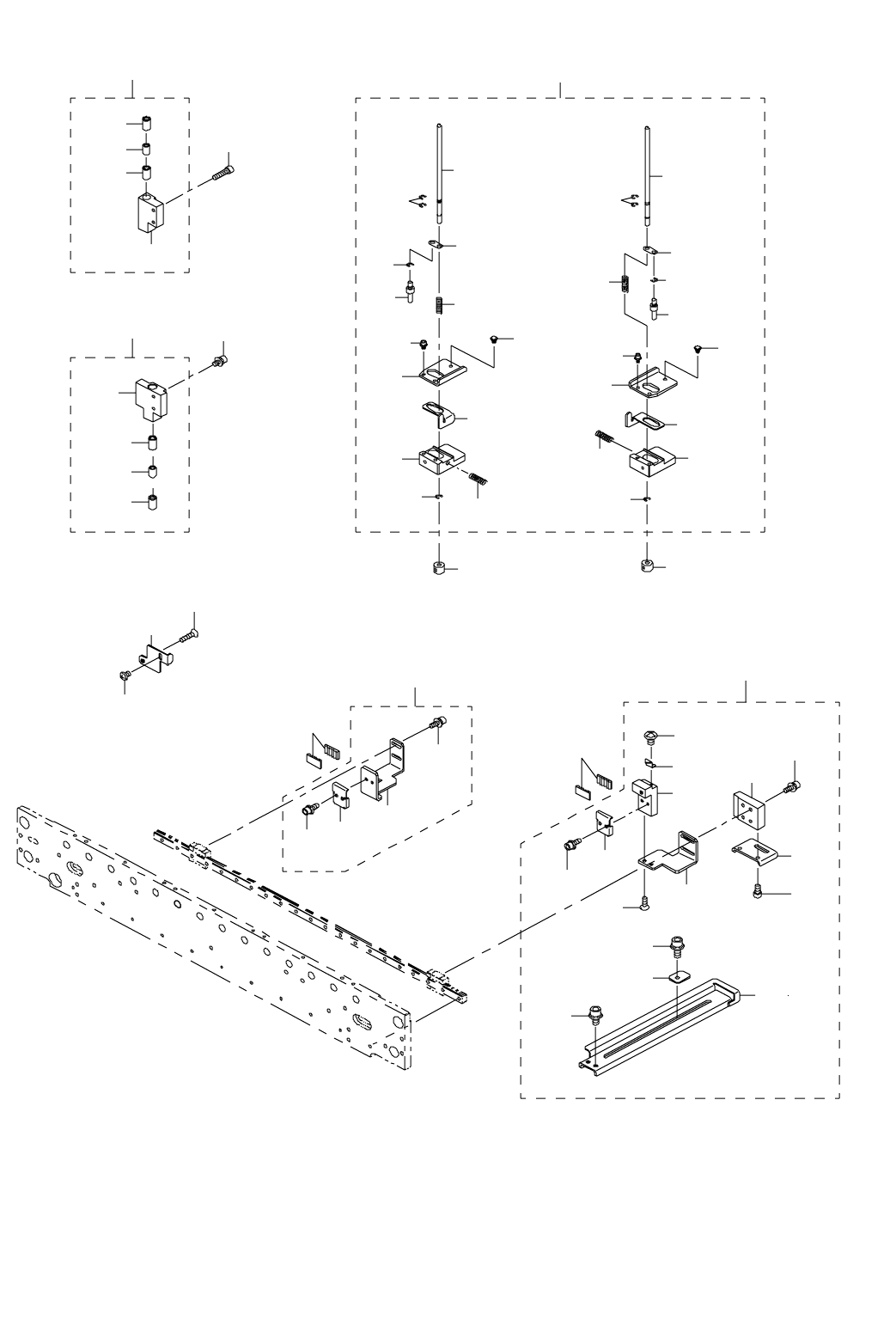

38.PWB CONVEYOR COMPONENTS (12)
基板搬送関係（１２）
26
27
29
24
60
30
25
9
2
14
13
5
17
16
18
19
20
21
10
22
7
6
9
8
21
4
12
3
219
23
15
1
41
46
38
39
61
47
48
36
37
31
42
43
44
45
50
49
51
52
51
53
58
55
54
56
57
56
59
59
28
32
33
34
40
35
11
