- 3 - 2 . BA SE F R AM E EL E C T R IC C OM PO NE N TS (2 ) ベースフレーム電装関係（２） 2 1 5 4 6 9 10 10 11 12 13 13 15 16 16 14 50 18 17 20 19 12 20 A A 21 22 23 25 25 26 27 13 29 30 31 32 33 34 52 35 41 41 39 40 38 43 44 45 46 7 8…
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ用
#02....OPTIONAL PARTS オプション部品
#03....OPTIONAL PARTS(FOR EN) オプション部品（ＥＮ 用）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00519 BASEFRAME NUT ベースフレームナット 4
2 SM-6126002-TN SCREW M12 L=60 六角穴ボルト Ｍ １２ Ｌ ＝６０ 12
3 WS-1220002-KN SPRING WASHER ばね座金 12
4 WP-1302500-SC WASHER 平座金小形丸 Ｍ １２ 12
5 400-00403 ADJUST BOLT
アジャストボルト
4
6 E1044-729-000-A ADJUST NUT
アジャスタナット３６
4
7 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
8 SM-8082012-TN SCREW M8 L=20
止めねじ Ｍ ８ Ｌ ＝２０
12
9 L110E-121-000 BASE PLATE NUT
ベースプレートナット
15
10 L110E-221-000 BASE PLATE FR(FX-1)
ベースプレート ＦＲ（ＦＸ −１）
1
11 L110E-321-000 BASE PLATE FL(FX-1)
ベースプレート ＦＬ（ＦＸ −１）
1
12 L110E-421-000 BASE PLATE RR(FX-1)
ベースプレート ＲＲ（ＦＸ −１）
1
13 E1038-871-000 PLATEN LOCK CAM SCREW(FX-1)
プラテン ロックカム スクリュウ（ＦＸ −１）
2
14 SL-4040891-SC SCREW M4 L=8(FX-1) 座金付きなべ小ねじ（ＦＸ −１） 2
15 L110E-521-000 BASE PLATE RL(FX-1) ベースプレート ＲＬ（ＦＸ −１） 1
16 SL-6052592-TN BOLT 座金付き六角穴ボルト 15
17 L110E-721-000 DUCT BRACKET B(FX-1) ダクトブラケット Ｂ（ＦＸ −１） 3
18 SL-4040691-SC SCREW M4 L=6(FX-1) 座金付きなべ小ねじ（ＦＸ −１） 12
19 L110E-821-000 DUCT BRACKET D(FX-1)
ダクトブラケット Ｄ（ＦＸ −１）
2
20 SL-4040691-SC SCREW M4 L=6(FX-1)
座金付きなべ小ねじ（ＦＸ −１）
8
21 L110E-921-000 DUCT BRACKET A(FX-1)
ダクトブラケット Ａ（ＦＸ −１）
1
22 SL-4040691-SC SCREW M4 L=6(FX-1)
座金付きなべ小ねじ（ＦＸ −１）
4
23 L111E-021-000 DUCT BRACKET C(FX-1)
ダクトブラケット Ｃ（ＦＸ −１）
1
24 SL-4040691-SC SCREW M4 L=6(FX-1)
座金付きなべ小ねじ（ＦＸ −１）
3
25 HX-0029400-00 FIXED BASE(FX-1)
固定ベース（ＦＸ −１）
4
26 SM-4040601- SC SCR EW M4X0.7 L=6(FX-1)
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６（ＦＸ −１）
4
27 L111E-121-000 DUCT 60-60-500(FX-1)
ダクト ６０−６０−５００（ＦＸ −１）
2
28 SL-4040891-SC SCREW M4 L=8(FX-1) 座金付きなべ小ねじ（ＦＸ −１） 12
29 L111E-221-000 DUCT 40-60-500(FX-1) ダクト ４０−６０−５００（ＦＸ −１） 2
30 L111E-321-000 DUCT 40-60-300(FX-1) ダクト ４０−６０−３００（ＦＸ −１） 4
31 SL-4040891-SC SCREW M4 L=8(FX-1) 座金付きなべ小ねじ（ＦＸ −１） 8
32 L111E-521-000 DUCT 60-60-300(FX-1) ダクト ６０−６０−３００（ＦＸ −１） 2
33 SL-4040891-SC SCREW M4 L=8(FX-1)
座金付きなべ小ねじ（ＦＸ −１）
4
34 L111E-721-000 DUCT 40-60-225(FX-1)
ダクト ４０−６０−２２５（ＦＸ −１）
4
35 SL-4040891-SC SCREW M4 L=8(FX-1)
座金付きなべ小ねじ（ＦＸ −１）
8
36 L111E-821-000 DUCT 60-60-350(FX-1)
ダクト ６０−６０−３５０（ＦＸ −１）
1
37 SL-4040891-SC SCREW M4 L=8(FX-1)
座金付きなべ小ねじ（ＦＸ −１）
2
38 L111E-921-000 DUCT 40-60-350(FX-1)
ダクト ４０−６０−３５０（ＦＸ −１）
1
39 400-35223 CABLE CENTER BRKT
ケーブルセンターブラケット
1
40 400-35224 CABLE SUB BRKT
ケーブルサブブラケット
2
41 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
42 SL-6051292-TN BOLT
座金付き六角穴ボルト
4
43 L110E-621-000 TRANS PLATE トランスプレート 1
44 HX-0029400-00 FIXED BASE 固定ベース 5
45 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ 5
46 400-58524 TRANSFORMER トランスフォーマー 1
47 SM-9166003-SB SCREW M16 L=60
六角ボルト Ｍ １６ Ｌ ＝６０
4
48 WP-1703001-SC WASHER 17X30X3
平座金 １７ Ｘ ３０ Ｘ ３
4
49 WS-1620002-KN SPRING WASHER
ばね座金
4
50 NM-6160001-SC NUT
フレーム調整ボルトナット
4
51 L111E-621-000 DUCT 40-60-250
ダクト ４０−６０−２５０
2
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
53
#02
E6600-729-0A0 ADJUSTER FOOT N ASM
アジャストフット Ｎ 組
4
54 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(9)
55 SM-6082502-TN BOLT
六角穴ボルト
(3)
56 E6600-729-000 ADJUSTER FOOT N
アジャストフット Ｎ
(1)
57 400-13306 FLICTION PLATE フリクションプレート (3)
58 400-13307 FP PUSHER ＦＰ プッシャ (3)
59 NM-6080001-SC NUT M8X1.25 六角ナット Ｍ ８ １シュ (3)
60 #02 L116E-921-0A0 UPS ASSEMBLY ＵＰＳ 組 1
61 L113E-721-000 UPS BRACKET
ＵＰＳ ブラケット
(1)
62 400-95745 UPS
ＵＰＳ
(1)
63 400-11120 UPS BATTERY
ＵＰＳ バッテリー
(1)
64 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
65 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
66
#02
L101E-021-0B0 CASTER ASM
キャスター組
1
67
#03
L101E-021-AB0 CASTER ASM(EN)
キャスター組（ＥＮ）
1
68
#02
L100E-121-000 CASTER PLATE
ベースプレートナット
(4)
69
#03
L100E-221-000 CASTER PLATE(EN)
キャスター プレート（ＥＮ）
(4)
70 SM-6103002-TN SCREW M10 L=30
六角穴ボルト Ｍ １０ Ｌ ＝３０
(16)
71 WP-1052001-SC WASHER 10,5X21X2 平座金みがき丸 Ｍ １０ (16)
72 WS-1020002-KN SPRING WASHER M10 ばね座金 Ｍ １０ (16)
73 E1033-729-000 CASTER 500 キャスター ５００ (4)
74 #03 SM-6102002-TN SCREW M10 L=20 六角穴ボルト Ｍ １０ Ｌ ＝２０ (16)
75
#03
WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(16)
76
#03
WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(16)
77
#03
L100E-321-000 CASTER SPACER
キャスター スペーサー
(4)
78 400-44814 WASHER PLATE
小形角座金
4
79 400-32367 BASE PLATE RL(FX-1R)
ベースプレート ＲＬ（ＦＸ −１ Ｒ）
1
80 400-32366 BASE PLATE RR(FX-1R)
ベースプレート ＲＲ（ＦＸ −１ Ｒ）
1
81 400-32368 DUCT 40-60-125(FX-1R)
ダクト ４０−６０−１２５（ＦＸ −１ Ｒ）
4
82 L111E-621-000 DUCT 40-60-250(FX-1R)
ダクト ４０−６０−２５０（ＦＸ −１ Ｒ）
4
83 400-32369 DUCT 60-60-250(FX-1R)
ダクト ６０−６０−２５０（ＦＸ −１ Ｒ）
2
84 400-30567 BASE PLATE(FX-1R)
ベース プレート（ＦＸ −１ Ｒ）
1
85 400-30568 REAR PLATE L(FX-1R) リア プレート Ｌ（ＦＸ −１ Ｒ） 1
86 400-30569 REAR PLATE R(FX-1R) リア プレート Ｒ（ＦＸ −１ Ｒ） 1
87 400-30570 TOP PLATE(FX-1R) トップ プレート（ＦＸ −１ Ｒ） 1
88 400-30571 SUB PLATE(FX-1R) サブ プレート（ＦＸ −１ Ｒ） 1
89 SL-6040892-TN BOLT(FX-1R)
座金付き六角穴ボルト（ＦＸ −１ Ｒ）
25
90 SL-6030892-TN SCREW(FX-1R)
座金付き六角穴ボルト（ＦＸ −１ Ｒ）
1
91 E1038-871-000 PLATEN LOCK CAM SCREW(FX-1R)
プラテン ロックカム スクリュウ（ＦＸ −１ Ｒ）
2
92 400-30661 AC POWER INPUT UNIT(FX-1R)
電源入力ユニット（ＦＸ −１ Ｒ）
1
93 SL-4040891-SC SCREW M4 L=8(FX-1R)
座金付きなべ小ねじ（ＦＸ −１ Ｒ）
36
94 L111E-121-000 DUCT 60-60-500(FX-1R)
ダクト ６０−６０−５００（ＦＸ −１ Ｒ）
2
95 L111E-221-000 DUCT 40-60-500(FX-1R)
ダクト ４０−６０−５００（ＦＸ −１ Ｒ）
2
96 L111E-821-000 DUCT 60-60-350(FX-1R)
ダクト ６０−６０−３５０（ＦＸ −１ Ｒ）
1
97 L111E-921-000 DUCT 40-60-350(FX-1R)
ダクト ４０−６０−３５０（ＦＸ −１ Ｒ）
1
98 400-32364 BASE PLATE FR(FX-1R)
ベースプレート ＦＲ（ＦＸ −１ Ｒ）
1
99 400-32365 BASE PLATE FL(FX-1R) ベースプレート ＦＬ（ＦＸ −１ Ｒ） 1
100 #01 400-00535 BASEFRAME NUT(EN) ベースフレームナット（ＥＮ） 4
101 #01 400-00404 ADJUST BOLT(EN) アジャストボルト（ＥＮ） 4
102 HX-0029400-00 FIXED BASE 固定ベース 11
103 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
11
- 3 -

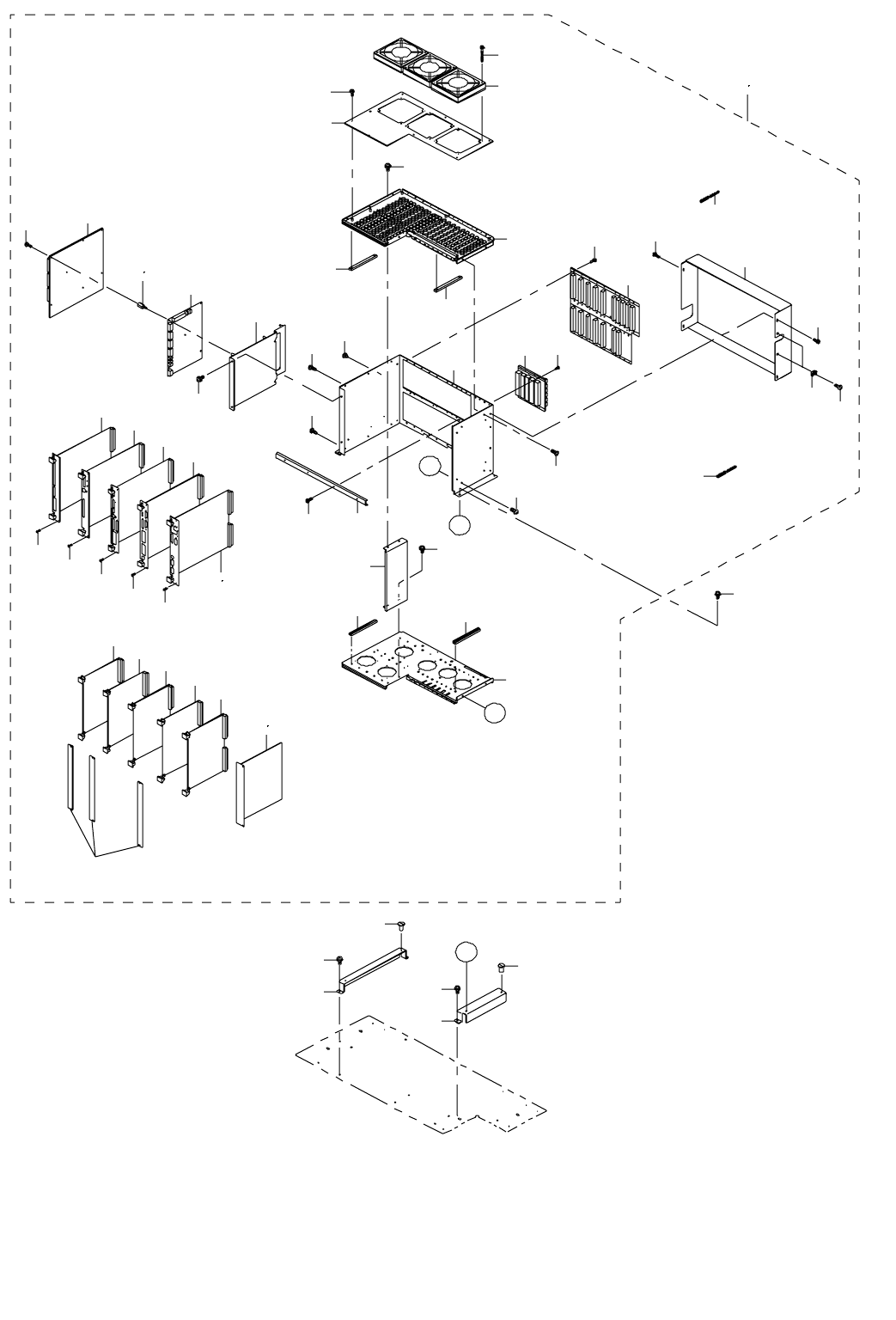

2. BASE FRAME ELECTRIC COMPONENTS (2)
ベースフレーム電装関係（２）
2
1
5
4
6
9
10
10
11
12
13
13
15
16
16
14
50
18
17
20
19
12
20
A
A
21
22
23
25
25
26
27
13
29
30
31
32
33
34
52
35
41
41
39
40
38
43
44
45
46
7
847
48
13
3
B
B
54
24
36
37
49
28
28
28
28
28
51
42
53
- 4 -
NOTE( 注記 ) #01....FOR UNTIL M/C REV.J(FX-1), Ｍ/Ｃ ＲＥＶ．Ｊ まで（ＦＸ −１）,
UNTIL M/C REV.E(FX-1R) Ｍ/Ｃ ＲＥＶ．Ｅ まで（ＦＸ −１ Ｒ）用
USE HARD DISK CORRESPONDING このシステム対応ハードディスク
TO THIS SYSTEM 使用のこと
#02....FOR AFTER M/C REV.K(FX-1), Ｍ/Ｃ ＲＥＶ．Ｋ 以降（ＦＸ −１）,
AFTER M/C REV.F(FX-1R) Ｍ/Ｃ ＲＥＶ．Ｆ 以降（ＦＸ −１ Ｒ）用
USE HARD DISK CORRESPONDING このシステム対応ハードディスク
TO THIS SYSTEM 使用のこと
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L112E-021-000 CTRL UNIT BASE R
ＣＴＲＬ ユニットベース Ｒ
1
2 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
3 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
4 L112E-121-000 CTRL UNIT BASE L
ＣＴＲＬ ユニット ベース Ｌ
1
5 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
6 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
7 L117E-021-0A0 CTRL UNIT (FX-1)
ＣＴＲＬ ユニット（ＦＸ −１）
1
8 400-24210 CTRL UNIT (FX-1R)
ＣＴＲＬ ユニット（ＦＸ −１ Ｒ）
1
9 L117E-221-000 CTL BASE
ＣＴＬ ベース
(1)
10 HX-0002600-00 GUIDE RAIL
ガイドレール
(19)
11 L117E-321-000 CTL BASE U
ＣＴＬ ベース Ｕ
(1)
12 HX-0002600-00 GUIDE RAIL
ガイドレール
(19)
13 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(12)
14 400-07362 VME BACKBOARD
ＶＭＥ バックボード
(1)
15 L910E-021-000 CPCI BACKBOARD
ＣＰＣＩ バックボード
(1)
16 SL-4851091-SC SCREW
座金付きねじ
(43)
17 L117E-421-000 CTL BOX BAR
ＣＴＬ ボックスバー
(1)
18 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(4)
19 L117E-521-000 CTL SIDE PLATE
ＣＴＬ サイドプレート
(1)
20 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
21 L117E-621-000 FAN BRACKET COVER
ファンブラケットカバー
(1)
22 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
23 L117E-721-000 CTL REAR COVER
ＣＴＬ バックカバー
(1)
24 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(0.1)
25 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
26 HX-0029400-00 FIXED BASE
固定ベース
(2)
27 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
28 400-00431 PANEL SCREW
パネル止めねじ
(10)
29 L118E-021-000 I/F BOARD BRACKET
Ｉ ／ Ｆ ボードブラケット
(1)
30 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
32 400-13605 SCALE I/F PCB ASM.(FX-1)
スケール Ｉ ／ Ｆ 基板組（ＦＸ −１）
(1)
33 HX-0035400-0F BOARD SUPPORT (FX-1)
基板パーツ（ＦＸ −１）
(5)
34 HX-0035400-0D BASE PARTS
基板パーツ
(5)
35 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
36
#01
400-03280 CPU BOARD
ＣＰＵ ボード
(1)
37
#02
400-44475 CPU BOARD
ＣＰＵ ボード
(1)
38 L901E-621-000 POSITION BOARD(12AXES)
ポジションボード （１２ ＡＸＥＳ）
(1)
39 L901E-721-000 POSITION BOARD(24AXES)
ポジションボード （２４ ＡＸＥＳ）
(1)
40 400-03313 BUS-BRIDGE BOARD
バスブリッジ基板
(1)
41 E9609-729-000 MCM(4 SHAFT)
ＭＣＭ（４軸）
(2)
42 400-01920 IP-X3 PCB ASM A(FX-1)
ＩＰ − Ｘ ３基板 Ａ 組（ＦＸ −１）
(1)
43 400-01943 I/O CTRL PCB ASM.
Ｉ ／ Ｏ コントロール基板組
(1)
44 400-07370 BASE-FEEDRE PCB ASM.
ベースフィーダー基板組
(1)
45 400-01918 LIGHT CTRL PCB ASM.(50)
コントロール基板組（５０）
(1)
46 400-07368 SAFETY PCB ASM.
安全基板組
(1)
47 L801E-821-0A0 CONTROL UNIT TOP FAN CABLE ASM
制御装置トップファンケーブル組
(1)
48 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(12)
49 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(1)
50 L117E-121-000 CTL BOX
ＣＴＬ ボックス
(1)
51 400-32319 BLANK PANEL B
ブランクパネル Ｂ
(3)
52 400-07372 POSITION-CONNECTION PCB ASM.
ポジションコネクション基板組
(1)
53 400-52359 IP-X3R ASM A(FX-1R)
ＩＰ − Ｘ ３ Ｒ 基板 Ａ 組（ＦＸ −１ Ｒ）
(1)
54 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
