- 3 -
2. BASE FRAME ELECTRIC COMPONENTS (2)
ベースフレーム電装関係（２）
2
1
5
4
6
9
10
10
11
12
13
13
15
16
16
14
50
18
17
20
19
12
20
A
A
21
22
23
25
25
26
27
13
29
30
31
32
33
34
52
35
41
41
39
40
38
43
44
45
46
7
847
48
13
3
B
B
54
24
36
37
49
28
28
28
28
28
51
42
53
- 4 -
NOTE( 注記 ) #01....FOR UNTIL M/C REV.J(FX-1), Ｍ/Ｃ ＲＥＶ．Ｊ まで（ＦＸ −１）,
UNTIL M/C REV.E(FX-1R) Ｍ/Ｃ ＲＥＶ．Ｅ まで（ＦＸ −１ Ｒ）用
USE HARD DISK CORRESPONDING このシステム対応ハードディスク
TO THIS SYSTEM 使用のこと
#02....FOR AFTER M/C REV.K(FX-1), Ｍ/Ｃ ＲＥＶ．Ｋ 以降（ＦＸ −１）,
AFTER M/C REV.F(FX-1R) Ｍ/Ｃ ＲＥＶ．Ｆ 以降（ＦＸ −１ Ｒ）用
USE HARD DISK CORRESPONDING このシステム対応ハードディスク
TO THIS SYSTEM 使用のこと
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L112E-021-000 CTRL UNIT BASE R
ＣＴＲＬ ユニットベース Ｒ
1
2 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
3 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
4 L112E-121-000 CTRL UNIT BASE L
ＣＴＲＬ ユニット ベース Ｌ
1
5 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
6 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
7 L117E-021-0A0 CTRL UNIT (FX-1)
ＣＴＲＬ ユニット（ＦＸ −１）
1
8 400-24210 CTRL UNIT (FX-1R)
ＣＴＲＬ ユニット（ＦＸ −１ Ｒ）
1
9 L117E-221-000 CTL BASE
ＣＴＬ ベース
(1)
10 HX-0002600-00 GUIDE RAIL
ガイドレール
(19)
11 L117E-321-000 CTL BASE U
ＣＴＬ ベース Ｕ
(1)
12 HX-0002600-00 GUIDE RAIL
ガイドレール
(19)
13 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(12)
14 400-07362 VME BACKBOARD
ＶＭＥ バックボード
(1)
15 L910E-021-000 CPCI BACKBOARD
ＣＰＣＩ バックボード
(1)
16 SL-4851091-SC SCREW
座金付きねじ
(43)
17 L117E-421-000 CTL BOX BAR
ＣＴＬ ボックスバー
(1)
18 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(4)
19 L117E-521-000 CTL SIDE PLATE
ＣＴＬ サイドプレート
(1)
20 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
21 L117E-621-000 FAN BRACKET COVER
ファンブラケットカバー
(1)
22 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
23 L117E-721-000 CTL REAR COVER
ＣＴＬ バックカバー
(1)
24 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(0.1)
25 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
26 HX-0029400-00 FIXED BASE
固定ベース
(2)
27 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
28 400-00431 PANEL SCREW
パネル止めねじ
(10)
29 L118E-021-000 I/F BOARD BRACKET
Ｉ ／ Ｆ ボードブラケット
(1)
30 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
32 400-13605 SCALE I/F PCB ASM.(FX-1)
スケール Ｉ ／ Ｆ 基板組（ＦＸ −１）
(1)
33 HX-0035400-0F BOARD SUPPORT (FX-1)
基板パーツ（ＦＸ −１）
(5)
34 HX-0035400-0D BASE PARTS
基板パーツ
(5)
35 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(7)
36
#01
400-03280 CPU BOARD
ＣＰＵ ボード
(1)
37
#02
400-44475 CPU BOARD
ＣＰＵ ボード
(1)
38 L901E-621-000 POSITION BOARD(12AXES)
ポジションボード （１２ ＡＸＥＳ）
(1)
39 L901E-721-000 POSITION BOARD(24AXES)
ポジションボード （２４ ＡＸＥＳ）
(1)
40 400-03313 BUS-BRIDGE BOARD
バスブリッジ基板
(1)
41 E9609-729-000 MCM(4 SHAFT)
ＭＣＭ（４軸）
(2)
42 400-01920 IP-X3 PCB ASM A(FX-1)
ＩＰ − Ｘ ３基板 Ａ 組（ＦＸ −１）
(1)
43 400-01943 I/O CTRL PCB ASM.
Ｉ ／ Ｏ コントロール基板組
(1)
44 400-07370 BASE-FEEDRE PCB ASM.
ベースフィーダー基板組
(1)
45 400-01918 LIGHT CTRL PCB ASM.(50)
コントロール基板組（５０）
(1)
46 400-07368 SAFETY PCB ASM.
安全基板組
(1)
47 L801E-821-0A0 CONTROL UNIT TOP FAN CABLE ASM
制御装置トップファンケーブル組
(1)
48 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(12)
49 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(1)
50 L117E-121-000 CTL BOX
ＣＴＬ ボックス
(1)
51 400-32319 BLANK PANEL B
ブランクパネル Ｂ
(3)
52 400-07372 POSITION-CONNECTION PCB ASM.
ポジションコネクション基板組
(1)
53 400-52359 IP-X3R ASM A(FX-1R)
ＩＰ − Ｘ ３ Ｒ 基板 Ａ 組（ＦＸ −１ Ｒ）
(1)
54 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
- 5 -

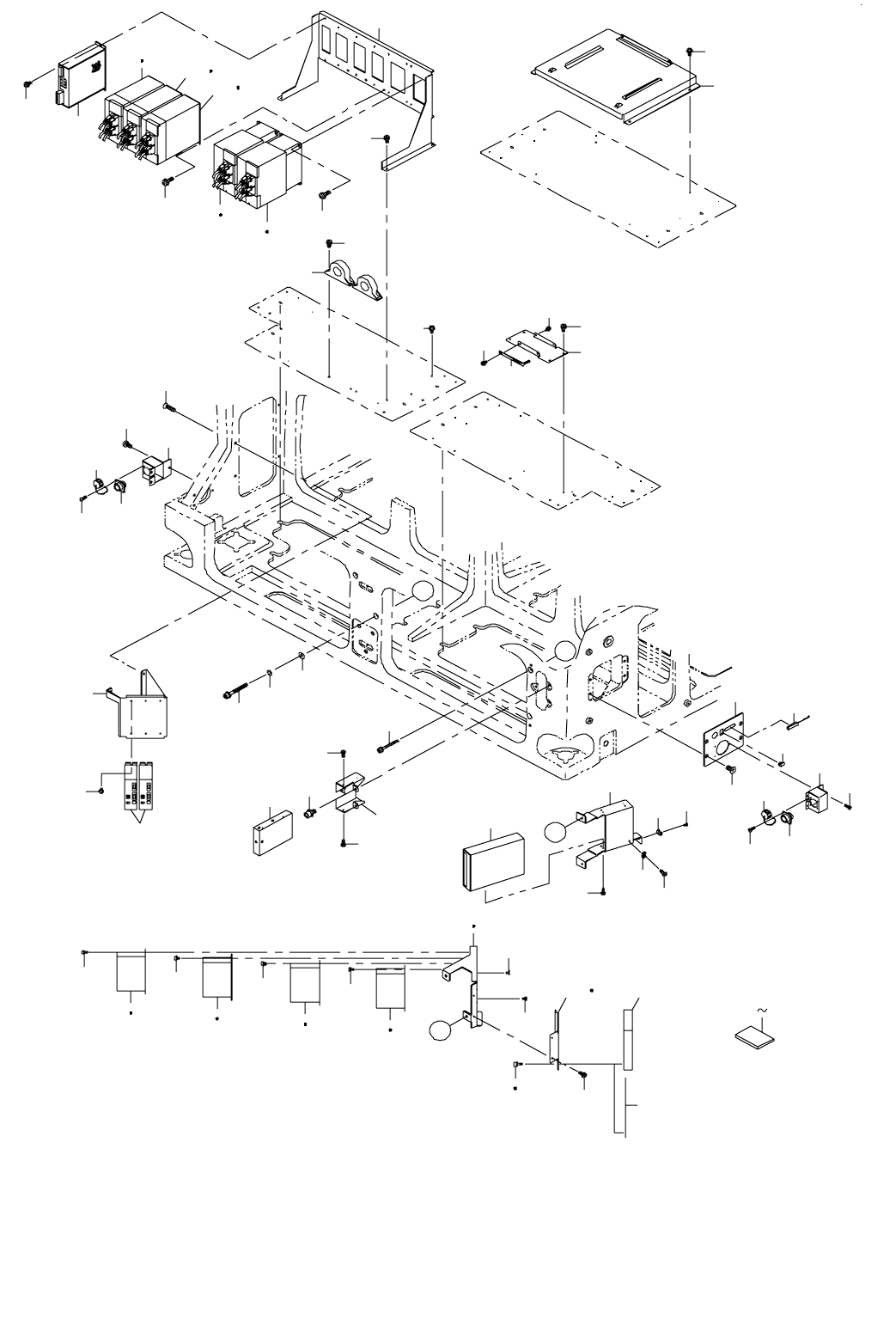

3. BASE FRAME ELECTRIC COMPONENTS (3)
ベースフレーム電装関係（３）
1
3
4
6
6
7
8
9
5
A
A
11
12
10
11
12
13
16
18
19
20
21
17
B
B
26
68
68
22
23
26
26
26
24
25
24
25
24
25
24
25
69
71
28
34
35
3129
30
72
65
36
40
70
67
42
43
37
45
47
48
49
50
51
52
33
46
14
15
40
70
39
41
27
66
27
66
53
62
32
38
63
2
44
64
25
73
74
25
