- 87 - 44 . B AD M AR K RE ADE R CO MP ON ENT S バッドマークリーダ関係 4 2 5 7 8 6 9 3 1 11 10
- 86 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02185 HMS CABLE ASM
ＨＭＳ ケーブル組
2
2 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
4
3 HX-0029400-00 FIXED BASE
固定ベース
4
4 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
5 EA-9500B01-00 CABLE BAND
束線バンド
4
6 L245E-021-000 HMS AMP BASE
ＨＭＳ ＡＭＰ ベース
2
7 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
4
8 400-01980 HMS5 PCB ASM
ＨＭＳ ５ 基板組
2
9 400-83697 HMS_GUARD
ＨＭＳ ガード
2
- 87 -
44.BAD MARK READER COMPONENTS
バッドマークリーダ関係
4
2
5
7
8
6
9
3
1
11
10

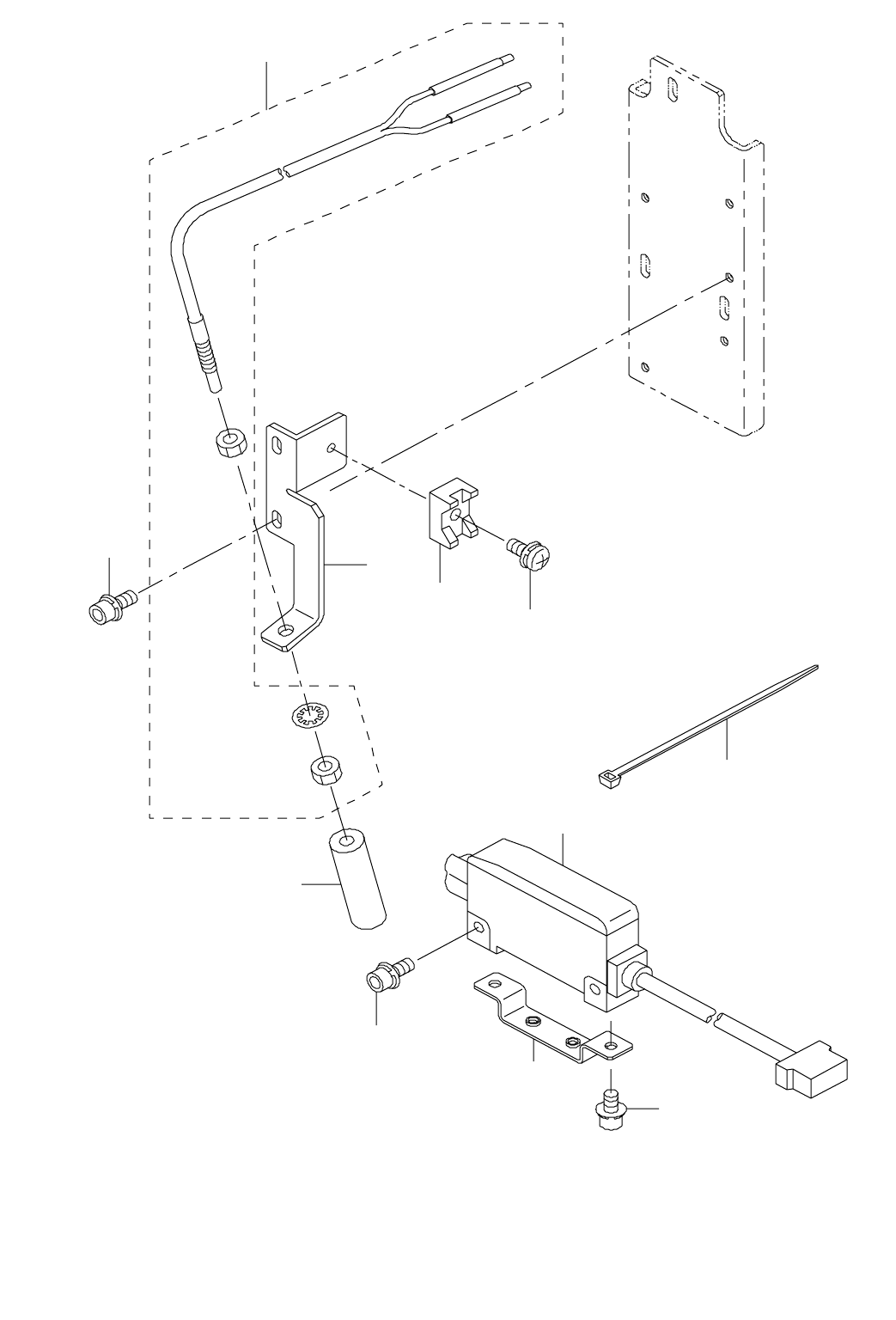

- 88 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L819E-721-0A0 BAD-MARK LEADER ASSEMBLY
バッドマークリーダー組
1
2 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
3 L246E-021-000 BM LENS HOLDER
ＢＭ レンズホルダー
1
4 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
5 HD-0013100-20 FIBER
ファイバー
1
6 E9638-729-000 FIBER LENS
ファイバレンズ
1
7 HX-0029400-00 FIXED BASE
固定ベース
1
8 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
1
9 EA-9500B01-00 CABLE BAND
束線バンド
1
10 400-63956 AMP BRACKET
アンプブラケット
1
11 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
