3.2.1.4 Muude märgistuste ja graafikute tähendus
TP-sümbolid aktiveeritud režiimi "Recovery Placement" (edasi ladumine) korral 3
Kui režiim "Recovery Placement" on aktiivne (vt lk 26), tähistatakse kõik ladumata trükiplaatide
TP-sümbolid küsimärgiga. 3
Kui sellele TP-sümbolile klõpsata, lülitub põhikuva ümber kuvale "Recovery Placement", kus
on võimalik kindlaks määrata edaspidist toimimisviisi valitud trükiplaadi jaoks. 3
Trükiplaat valiti välja edasiladumiseks
(väli "Trükiplaadi valmis ladumine" aktiveeriti). 3
Trükiplaadi töötlemine tuleb katkestada
(väli "Trükiplaadi katkestamine" aktiveeriti). 3
3
3
Täielik tsoon 3
3
3
3
3
Tsoon MTC-ga (Matrix Tray Changer) 3
Kui klõpsate graafikule, lülitub kasutajaliidese kuva ümber kuvale "Matrix Tray Changer". 3
3
3
Tsoon WPC-ga (Waffle Pack Changer) 3
Kui klõpsate graafikule, lülitub kasutajaliidese kuva ümber kuvale "Waffle Pack Changer". 3
3
SIPLACE Tarkvarajuhend SR 604.xx 3 Graafiline kasutajaliides
Väljaanne 06/2007 EE 3.2 Kasutajaliidese komponendid
29
3
Konveier seadistatud "Läbivtranspordi" peale 3
Funktsioon "TP töötlemine" on masina suvandites desaktiveeritud.
TP-id viiakse töötlemata läbi kogu konveieri. 3
3

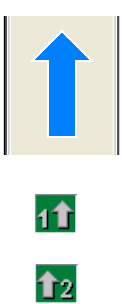

Tähistab loosi või trükiplaadi tüüpi konveieri raja jaoks üksiktranspordil või parempoolse
konveieri raja jaoks kaksiktranspordil. 3
Tähistab loosi või trükiplaadi tüüpi vasakpoolse konveieri raja jaoks kaksiktranspordil. 3
3
