SIPLACE Tarkvarajuhend SR 604.xx 3 Graafiline kasutajaliides Väljaanne 06/2007 EE 3.2 Kasutajaliidese komponendid 31 3 Seletus joonisele 3.2 - 2 kuni 3.2 - 6 (1) Põhi kuva ( Põhivaade) (2) Seadistu s, ladumisfunktsioonid…
3 Graafiline kasutajaliides SIPLACE Tarkvarajuhend SR 604.xx
3.2 Kasutajaliidese komponendid Väljaanne 06/2007 EE
30
3.2.2 Tööriistariba põhikuvas
3

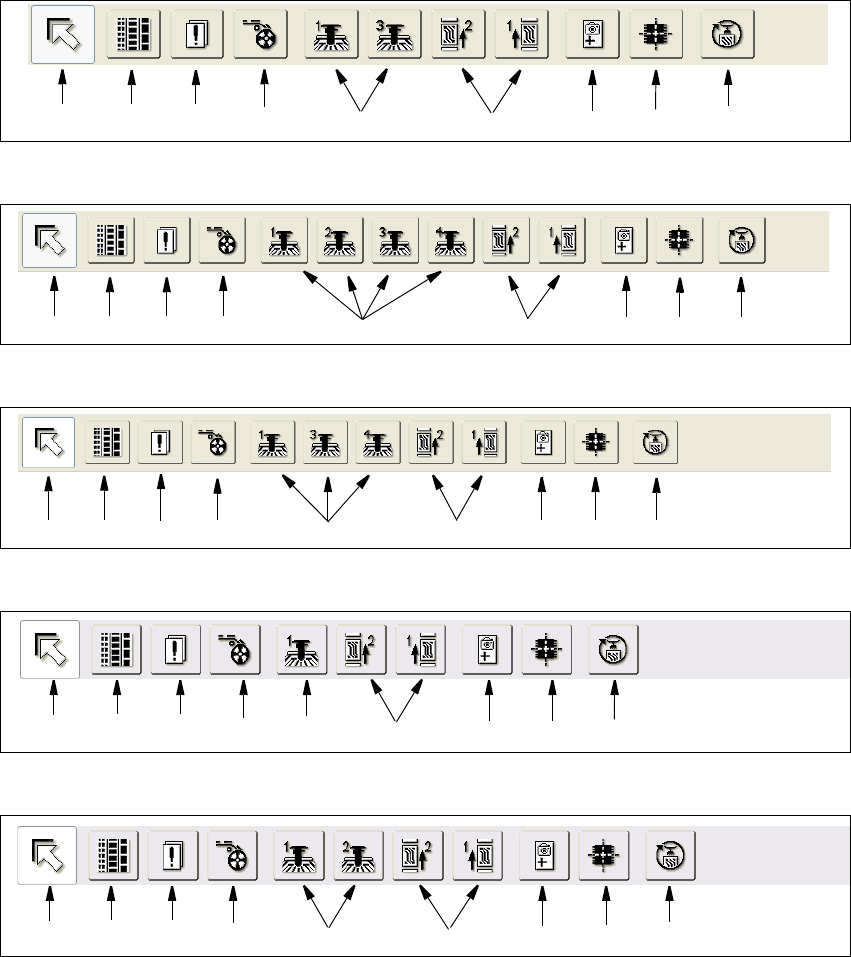

Joon. 3.2 - 2 Tööriistariba põhikuvas (nt SIPLACE X2)
3
Joon. 3.2 - 3 Tööriistariba põhikuvas (nt SIPLACE X4 ja D4)
3
Joon. 3.2 - 4 Tööriistariba põhikuvas (nt SIPLACE X3 ja D3)
3
Joon. 3.2 - 5 Tööriistariba põhikuvas (nt SIPLACE D1)
3
Joon. 3.2 - 6 Tööriistariba põhikuvas (nt SIPLACE D2)
3
1
8 97
65432
1
8 97
65432
1 8 97
6
5432
1
9
5 876432
1 8 9765432
SIPLACE Tarkvarajuhend SR 604.xx 3 Graafiline kasutajaliides
Väljaanne 06/2007 EE 3.2 Kasutajaliidese komponendid
31
3
Seletus joonisele 3.2 - 2 kuni 3.2 - 6
(1) Põhikuva (Põhivaade)
(2) Seadistus, ladumisfunktsioonid
(3) Viga, ladumisfunktsioonid
(4) Söötur, ladumisfunktsioonid
(5) Portaal 1 kuni 4 (olenevalt masina tüübist), üksikfunktsioonid
(6) Konveier 1 ja 2 (vaid kaksiktranspordi puhul), üksikfunktsioonid
(7) Koordinaatmärgi õppimine, Vision-funktsioonid
(8) Komponendi testimine, Vision-funktsioonid
(9) Testprogrammi SITEST käivitamine
NÕUANNE
Tööriistaribal kuvatud tööriistanupud erinevad olenevalt masina tüübist ja konfiguratsioonist. 3
3 Graafiline kasutajaliides SIPLACE Tarkvarajuhend SR 604.xx
3.3 Kasutajaliides - kuvad ja menüüd Väljaanne 06/2007 EE
32
3.3 Kasutajaliides - kuvad ja menüüd
3.3.1 Kuvad
Vajalike tööde teostamiseks kasutajaliidese abil tuleb see vajadusel ümber lülitada teisele kuvale.
Ümber lülitada saab tööriistaribal vastavale tööriistanupule klõpsates (vt peatükki 3.2.2) või
valides menüü "Kuva" vastava menüüsuvandi (vt peatükki 3.3.2.2). 3
3.3.2 Menüüd
3.3.2.1 Menüü "Töötamine"
Menüü "Töötamine" on koos kõikide menüüfunktsioonidega kasutatav üksnes põhikuvas.
Kuvades "Seadistus", "Vead" ja "Sööturid" ning nende alamkuvades on võimalik kasutada üksnes
menüüfunktsioone "Töötlemine" ja "Töötlemise peatamine". Ülejäänud kuvades ei näidata
menüüd "Töötamine". 3
3
NÕUANNE
Mõlema järgmise menüüfunktsiooni "Töötlemine" ja "Töötlemise peatamine" põhjalikuma
kirjelduse leiate lehekülgedelt 21 ja 22, kuna need funktsioonid tavaliselt aktiveeritakse vastavate
nuppude abil töötsoonis. 3
Töötlemine 3
Trükiplaatide ladumine käivitatakse või seda jätkatakse pärast pausi. 3
Töötlemise peatamine 3
Hetke ladumine peatatakse. 3
