3.3.2.3 Menüü "Suvandid"
Menüü "Suvandid" on kasutatav vaid põhikuvas. Menüüs on olemas kõik lisafunktsioonid. 3
NÕUANNE
Kasutustasandil "Operaator" saab menüüs "Suvandid" käivitada vaid menüüsuvandeid
"Masinasuvandid...", "Kasutustasand...", "TP-vöötkood..." ja "SIPLACE Pro ohutus". 3
Masinasuvandid... 3
Olenevalt kasutustasandist on teil seega võimalik end kursis hoida jaama konfiguratsiooniga
("Operaator") või aktiveerida või desaktiveerida kuvatud masinasuvandeid ("Liiniinsener",
"Hooldusinsener"). 3
3

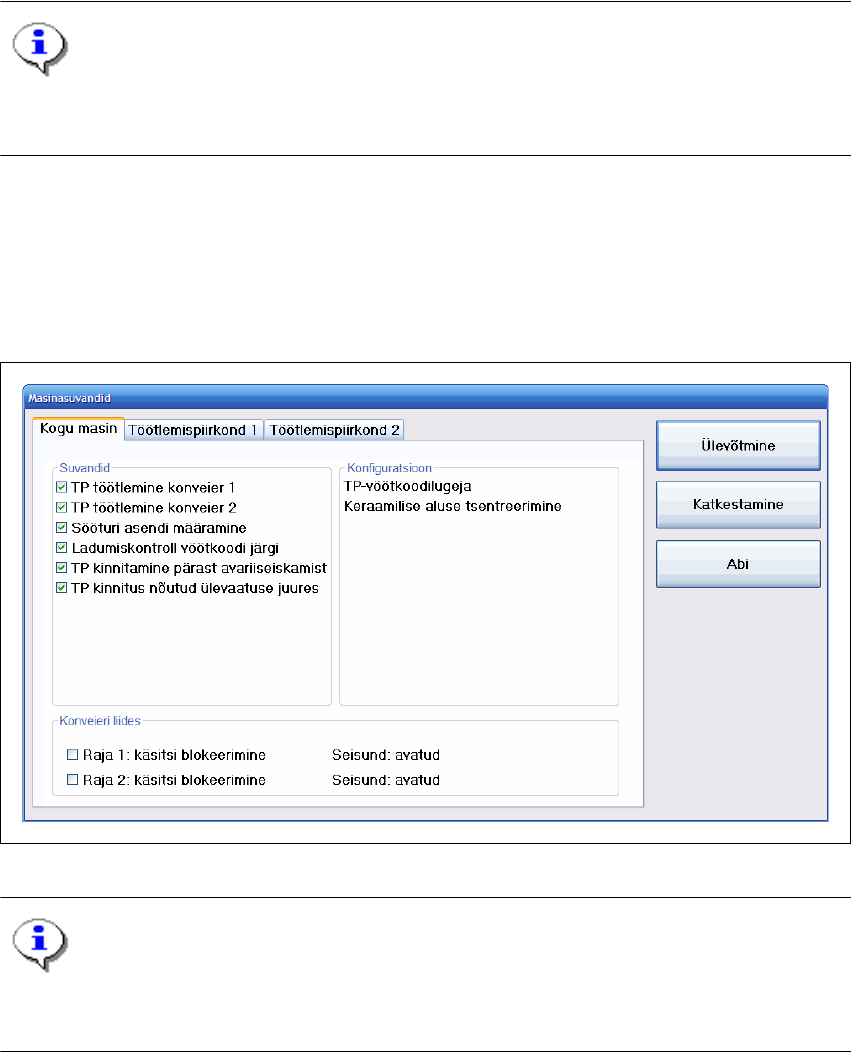

Joon. 3.3 - 1 Dialoogiaken "Masinasuvandid - kogu masin" (näide X2)
NÕUANNE
Dialoogiaken võib olenevalt masinatüübist sisaldada erinevat teavet, registrikaarte ja märkeruute.
Kuvatakse vaid masinasuvandid, mis on hetke jaamas konfigureeritud. 3
SIPLACE Tarkvarajuhend SR 604.xx 3 Graafiline kasutajaliides
Väljaanne 06/2007 EE 3.3 Kasutajaliides - kuvad ja menüüd
39
NÕUANNE
Kasutustasandil "Operaator" saab aktiveerida või desaktiveerida vaid suvandeid konveieri liidese
jaoks. 3
Töötlemispiirkonna suvandite aktiveerimiseks või desaktiveerimiseks või selle konfiguratsiooni
vaatamiseks saab vastavale registrikaardile klõpsamise abil kuva ümber lülitada soovitud
töötlemispiirkonnale (vt järgmist näidet TK1 kohta). 3
3

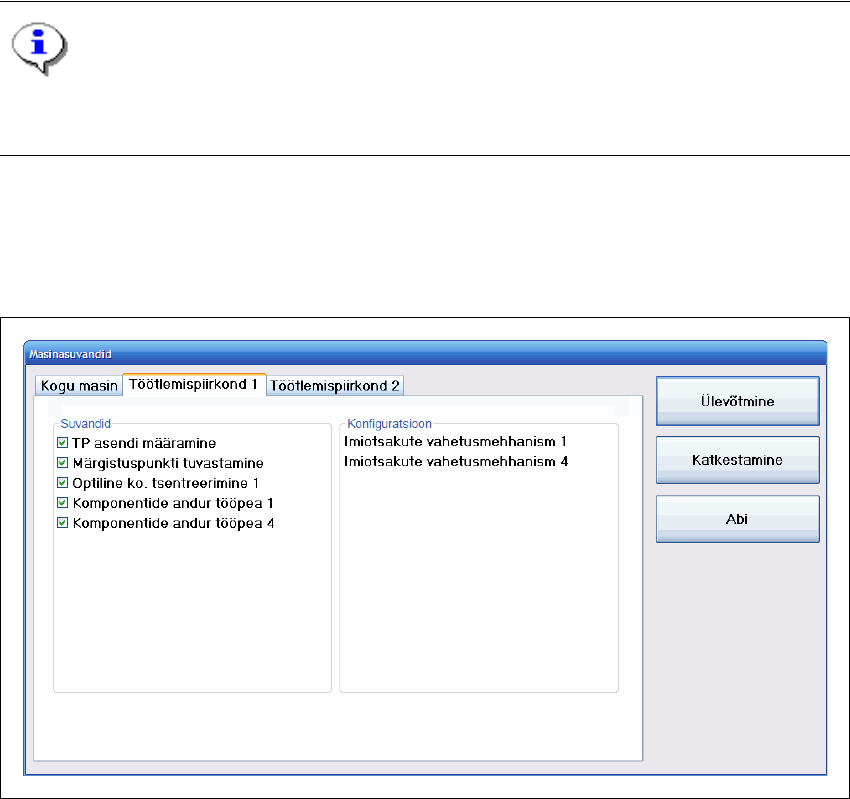

Joon. 3.3 - 2 Dialoogiaknas "Masina suvandid - töötlemispiirkond 1" (näide SIPLACE X3)
Juhtimistasapind... 3
Selle menüüsuvandiga avatakse dialoogiaken "Juhtimistasapind". Siin saab seadistada
Juhtimistasapindi. 3
Mõnda kasutajaliidese funktsiooni saab kasutustasandi seadistamise abil ja tunnuse (salasõna)
sisestamise abil kaitsta volitamata kasutamise eest. Funktsioone, millele ei pääse juurde teatud
kasutustasanditel, ei saa teostada, kuna vastavad nupud, märkeruudud, väljad ja menüükäsud ei
ole aktiivsed või neid ei kuvata. 3
Võimalik on valida järgmisi kasutustasandeid "Operaator", "Liiniinsener" ja "Hooldusinsener".
Kasutustasanditel "Liiniinsener" ja "Hooldusinsener" sisestatakse tunnused. 3
3 Graafiline kasutajaliides SIPLACE Tarkvarajuhend SR 604.xx
3.3 Kasutajaliides - kuvad ja menüüd Väljaanne 06/2007 EE
40
Töörežiim... 3
Selle menüüsuvandiga avatakse dialoogiaken "Töörežiim". Siin saab seadistada töörežiimi.
Töörežiimi kaudu määratakse kindlaks, kuidas jaama vajalike ladumisandmetega varustatakse.3
Töörežiimid: 3
Autonoomne (katsetamiseesmärkidel) 3
Selles töörežiimis töötab masin ilma ülemarvutita (programmeerimissüsteem). Katsetamis- ja
hoolduseesmärkidel on jaamaarvuti kõvakettale salvestatud erinevate trükiplaaditüüpide andmed
(ladumisprogrammid), mida töörežiimis "Autonoomne" menüüsuvandi "Uus trükiplaat..." kaudu
saab vajadusel laadida. 3
SIPLACE Pro
Loob ühenduse programmeerimissüsteemiga SIPLACE Pro. 3
3
Uus trükiplaat... 3
Menüüsuvandiga "Uus trükiplaat..." avatakse dialoogiaken, kus antakse valida jaamaarvutis
kasutada olevate trükiplaaditüüpide vahel.
Enne trükiplaaditüübi valimist tuleb kaksiktranspordil kõigepealt kindlaks määrata konveieri rada,
mille kohta laetakse trükiplaaditüübi andmed. Samuti on võimalik samale trükiplaaditüübile
kindlaks määrata mõlemad konveieri rajad.
NÕUANNE
Menüüsuvandit "Uus trükiplaat..." saab valida ainult töörežiimis "Autonoomne". 3
