SIPLACE Tarkvarajuhend SR 604.xx 5 Ülesanded SIPLACE-liinil
Väljaanne 06/2007 EE 5.2 SIPLACE-liini väljalülitamine
53
5.2 SIPLACE-liini väljalülitamine
ETTEVAATUST
Järgige enne liini väljalülitamist tingimata järgnevalt kirjeldatud toimimisviise.
Jaamade väljalülitamine 5
Toimige jaama väljalülitamiseks järgmiselt: 5
Æ Lõpetage kõik ladumise protsessid.
Æ Kontrollige, kas Z-teljed koos ladumispeadega on oma ülemises lõppasendis.
Æ Kontrollige, kas ladumispeadel on veel komponente ja eemaldage need vajadusel.
Æ Viige vajadusel kõik portaalid vastava portaalifunktsiooni abil ooteasendisse (vt vastava
masina kasutusjuhendit).
NÕUANNE
Tavaliselt viiakse kõik portaalid automaatselt ooteasendisse. 5
Æ Lõpetage jaamaarvuti tarkvara menüü Töötamine --> Arvuti töö lõpetamine... kaudu
Æ Lülitage jaam pealülitist välja.
SIPLACE Pro (Windows) lõpetamine 5
Æ Liikuge menüüribalSIPLACE Pro -lt Objekt --> Lõpetamine peale.
Æ Sulgege arvutis kõik muud programmid.
Æ Minge Windows startmenüüs funktsioonile Väljalülitamine.
5 Ülesanded SIPLACE-liinil SIPLACE Tarkvarajuhend SR 604.xx
5.3 Veateabe töötlemine Väljaanne 06/2007 EE
54
5.3 Veateabe töötlemine
5.3.1 Üldist
Kui ladumismasina töö ajal tekivad vead, siis saab kuvada teavet vastavate vigade võimalike
põhjuste ja kõrvaldusmeetmete kohta.
Seeläbi käivitatakse sümbolile klõpsates jaamaarvuti abisüsteem. 5
– Veateave on seotud alati hetkel kuvatud vigadega, kust spikker käivitati.
– Veateavet muude vigade kohta saate otsida abisüsteemi sisukorrast veanumbri sisestamise
abil ning seejärel ka kuvada.
5.3.2 Veateabe kuvamine
Kui töötamise ajal tekib viga, kuvatakse vastavat veateadet kasutajaliidese olekuväljas punaselt.
Kuvas Vead on Veainfo sümbol aktiivne (vt joonist 5.3 - 1). 5
Sümboli abil saab vea pärast vea kõrvaldamist kviteerida. 5
SIPLACE Tarkvarajuhend SR 604.xx 5 Ülesanded SIPLACE-liinil
Väljaanne 06/2007 EE 5.3 Veateabe töötlemine
55
5

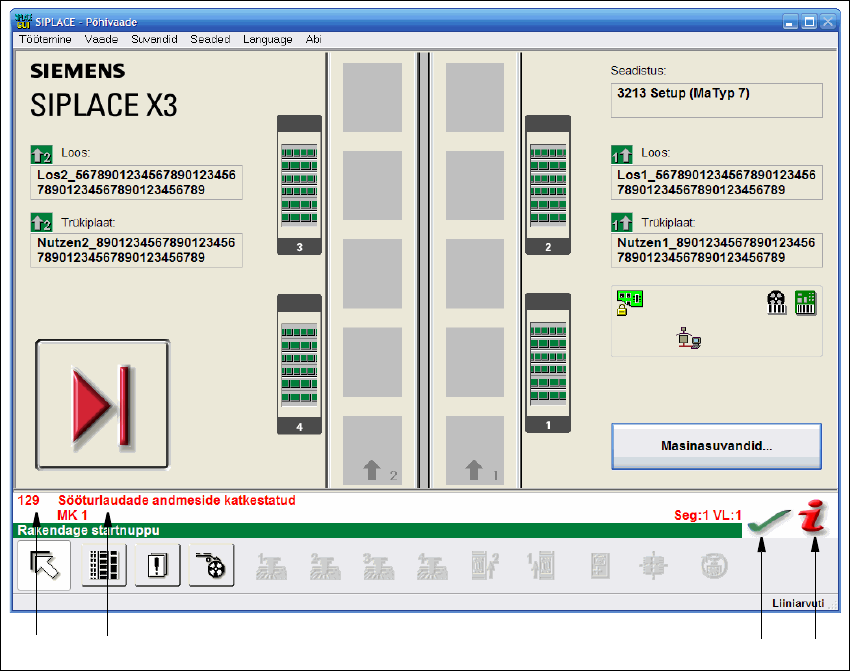

Joon. 5.3 - 1 Põhikuva koos veateatega
Seletus joonisele 5.3 - 1
(1) Vea number veale omistatud vea number
(2) Veateade lühiteave vea kohta
(3) Sümbol "Vea kviteerimine" vea kinnitamiseks pärast vea kõrvaldamist
(4) Sümbol "Veainfo" spikri kuvamiseks hetke vea kohta
12
3
4
