SIPLACE Tarkvarajuhend SR 604.xx 5 Ülesanded SIPLACE-liinil Väljaanne 06/2007 EE 5.3 Veateabe töötlemine 57 Æ Klõpsake nupule Ve a i n f o . Avatakse Abisüsteemi põhiaken koos teabega hetkel valitud vea kohta (vt joonist…
5 Ülesanded SIPLACE-liinil SIPLACE Tarkvarajuhend SR 604.xx
5.3 Veateabe töötlemine Väljaanne 06/2007 EE
56
5.3.2.1 Teabe kuvamine hetkevea kohta
Æ Klõpsake põhikuvas sümbolile .
Avatakse Abisüsteemi põhiaken koos teabega hetkevea kohta (vt näidet joonisel 5.3 - 3).
5.3.2.2 Teabe kuvamine valitud vea kohta
Æ Klõpsake põhikuva tööriistaribal tööriistanupule .
Kasutajaliides lülitatakse ümber viimati seadistatud vealiigi veateatele. Kuvatsoonis loetle-
takse kõik hetke vealiigi tekkinud vead.
Æ Lülitage vajadusel vastava tööriistanupu abil ümber soovitud vealiigi kuvale.
Kuvatsoon lülitatakse ümber valitud vealiigile (vt näidet joonisel 5.3 - 2).
5

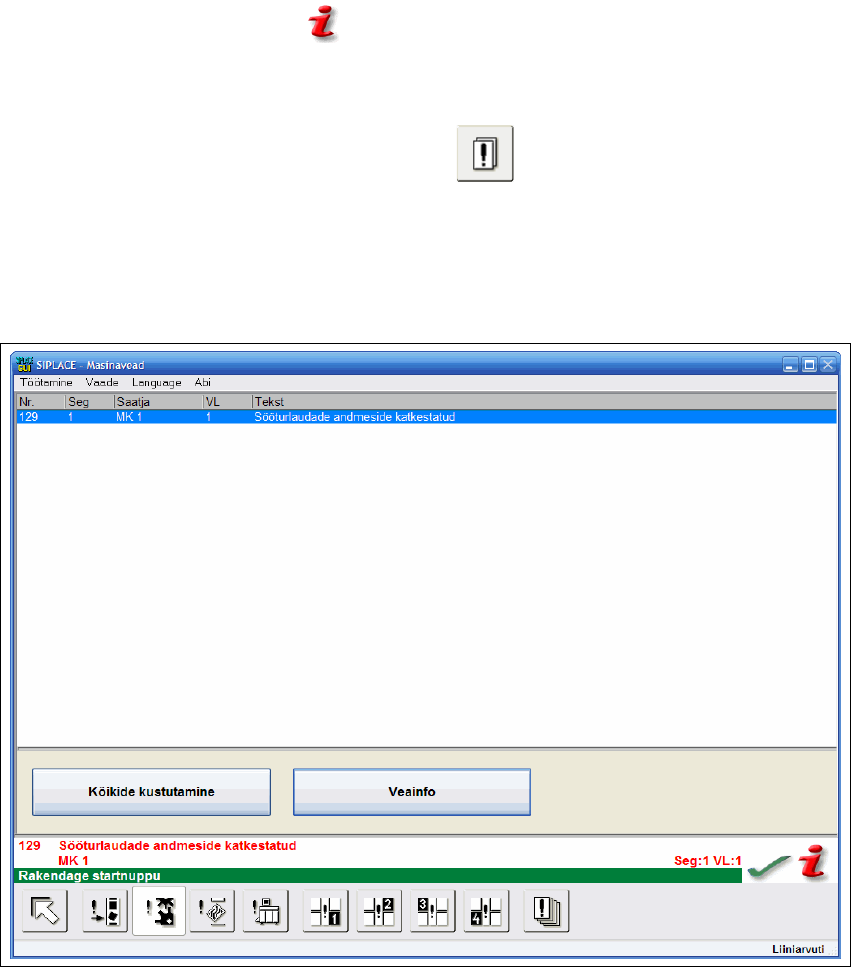

Joon. 5.3 - 2 Näide: Vealiik "Masina viga"
Æ Valige vigade tabelis välja vea sisestus, mille kohta soovite saada teavet. Tabelis on valitud
rida tähistatud helesinisena. Nupp "Veainfo" on nüüd aktiivne.
SIPLACE Tarkvarajuhend SR 604.xx 5 Ülesanded SIPLACE-liinil
Väljaanne 06/2007 EE 5.3 Veateabe töötlemine
57
Æ Klõpsake nupule Veainfo.
Avatakse Abisüsteemi põhiaken koos teabega hetkel valitud vea kohta (vt joonist 5.3 - 3).
5

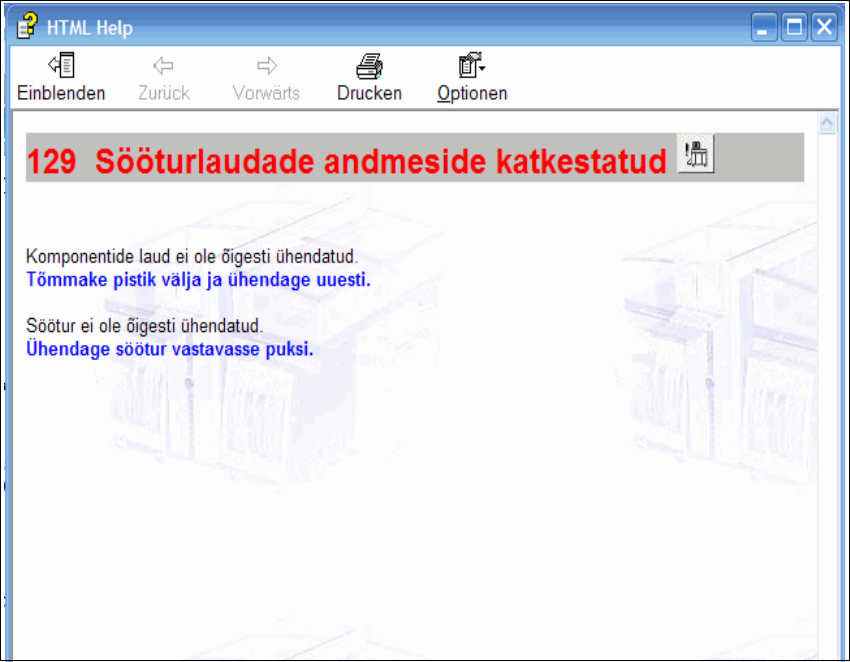

Joon. 5.3 - 3 Näide: Veateave hetkevea kohta
5
Veateabe värvide tähendus 5
– punane tekst vea number ja veateade
– must tekst võimalik(ud) vea põhjus(ed)
– sinine tekst juhised vea kõrvaldamiseks
– sinine allajoonitud tekst lisateabe kuvamine
5
5 Ülesanded SIPLACE-liinil SIPLACE Tarkvarajuhend SR 604.xx
5.3 Veateabe töötlemine Väljaanne 06/2007 EE
58
5.3.3 Vea kviteerimine
Pärast vea kõrvaldamist saab seda kviteerida. Vigade korral, mis põhjustasid masina seiskumise,
ei ole see vajalik, kuna need kviteeritakse ladumise jätkamisel automaatselt. 5
Pärast kviteerimist ei kuvata veateadet enam olekuväljas. Ta on aga endiselt sisse kantud
vastava vealiigi vigade tabelisse (vt näidet joonisel 5.3 - 2). 5
5
Æ Klõpsake pärast hetkevea kõrvaldamist põhikuvas sümbolile . Veateade kustutatakse
olekuväljast ning ladumisega saab jätkata.
5
5
5
