SIPLACE Tarkvarajuhend SR 604.xx 6 Uued funktsioonid
Väljaanne 06/2007 EE 6.6 Uute paneelide loomine, Komponentide väljajätmine
69
6.6 Uute paneelide loomine, Komponentide
väljajätmine
Kui mõned komponendid puuduvad või on lõppenud, võiteluua uue trükkplaatide paneeli, kus
need puuduvad komponendid vahele jäetakse. 6
Seeläbi saate ladumisprotsessi ilma puuduvate komponentideta jätkata. 6
Lisaks saate te luua pöördpaneeli, et trükkplaadi hiljem valmis teha. 6
Komponentide vahelejätmine 6
Æ Valige "Vaade – Komponentide vahelejätmine".
Kuvatakse järgmine dialoog. 6
6
Æ Valige vastav positsioon ja klõpsake "Markeeritud positsioon kustutada".
Trükkplaadi tüübi salvestamine 6
Æ Klõpsake "Trükkplaadi tüübi salvestamine", et uus paneel salvestada.
Æ Omistage nimi ja klõpsake "Salvestamine".
Æ Vahetage autonoomrežiimis põhivaatesse ja valige salvestatud trükkplaaditüüp, et
ladumisprotsessi jätkata.
6 Uued funktsioonid SIPLACE Tarkvarajuhend SR 604.xx
6.6 Uute paneelide loomine, Komponentide väljajätmine Väljaanne 06/2007 EE
70
TP pöördtüübi salvestamine 6
Æ Klõpsake "TP pöördtüübi salvestamine", et salvestada paneel vahelejäetud komponentide
jaoks.
Æ Omistage nimi ja klõpsake "Salvestamine".
Æ Vahetage põhivaatesse.
Æ Et trükkplaadi ladumist hiljem jätkata valige "Suvandid – Uus trükkplaat".
MÄRKUS
Üksikasjaliku kirjelduse, kuidas edasi toimida, leiate jaama on-line abist. 6
6.6.1 Eeldused
– "Automaattaaste" on aktiveeritud.
– Käsitsi taastus on aktiveeritud.
6.6.2 Piirangud
– Seda funktsionaalsust toetatakse ainult siis, kui on deaktiveeritud seadistuse verifitseerimine.
– Seda funktsionaalsust ei toetata sünkroonse kaksikkonveieri puhul.
– Seda funktsionaalsust ei toetata vöötkoodi rakenduste puhul.
MÄRKUS
Seda funktsiooni kasutades võidakse trükkplaadi ladumise tellimustööd muuta. Jälgige, kuidas
trükkplaat ette antakse. Lõpetage taastuse tellimustöö vajadusel uuesti. 6
SIPLACE Tarkvarajuhend SR 604.xx 6 Uued funktsioonid
Väljaanne 06/2007 EE 6.7 Optimeeritud juhtimine haaramispositsioone õppides
71
6.7 Optimeeritud juhtimine haaramispositsioone
õppides
Kasutajaliideses muudeti haaramispositsioonide õppimine kasutaja jaoks paremaks. Selleks võeti
kasutusele järgmised muutused: 6
– Haaramisnurka muudetakse sõltumatult X ja Y positsioonidest.
– Haaramispositsiooni muutust kinnitatakse täiendavalt.
Positsiooni korrigeerimine 6
Æ Vahetage vaatesse "Seadistsus".
Æ Klõpsake "Positsiooni korrigeerimine", kuvatakse järgmine dialoog.
6

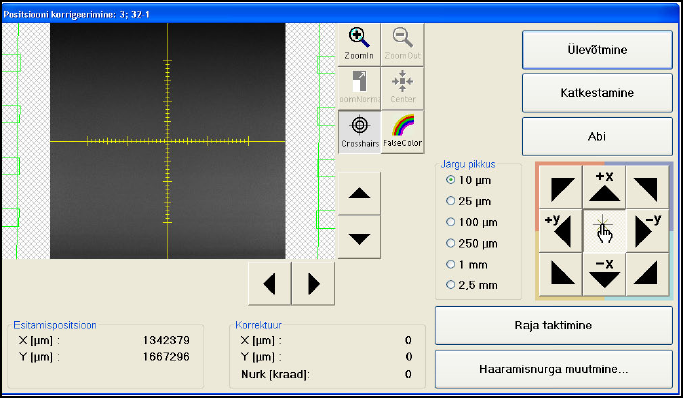

Joon. 6.7 - 1 Positsiooni korrigeerimine
Æ Klõpsake "Haaramisnurga muutmine". Kuvatakse järgmine dialoog.
