6 Uued funktsioonid SIPLACE Tarkvarajuhend SR 604.xx 6.9 Intelligentsed S-sööturid - Järgu pikk use automaatn e allalaadimine Väljaanne 06/2007 EE 76 6.9 Intelligentsed S-sööturid - Järgu pikkuse automaatne allalaadimine…
SIPLACE Tarkvarajuhend SR 604.xx 6 Uued funktsioonid
Väljaanne 06/2007 EE 6.8 Räbustimoodul LDU_X X-laudade jaoks
75
Vaade X-laud 6
Vaates "Sööturid -> X-laud" kuvatakse veergu "Tüüp" uus sissekanneLDU uue LDU_X mooduli
jaoks. 6
6
MÄRKUS
Üksikasjaliku kirjelduse, kuidas LDU_X mooduli suhtes edasi toimida, leiate jaama on-line abist.6
6.8.1 Piirangud
– Tööpea kohta saab kasutada maksimaalselt ühte LDU_X moodulit.
– X4-masina kohta võib kasutada maksimaalselt 4 LDU_X moodulit.
– Seadistuskontroll pole võimalik.
– Funktsiooni "Positsiooni korrigeerimine" ei ole LDU_X mooduli puhul võimalik kasutada.
– RV 6/12-tööpeade jaoks toetatakse ainult "Räbusti pealekandmine enne Vision'i".
– Hetkel ei toetata räbusti pealekandmist C&P20-tööpeaga.
– Efektiivselt kasutatav ala komponentidele räbusti pealekandmiseks on SIPLACE Pro poolt ette
antud.
– LDU_X mooduleid ei saa X-laua igal rajal kasutada, sest juurdepääs on Twin-Head'i juures
piiratud. Raja piirkond, kus LDU_X mooduleid kasutatakse, on SIPLACE Pro's piiratud
begrenzt.
– Kui räbustit on liiga vähe, siis teadet ei väljastata. LDU_X mooduli puhul täituvusnäitu praegu
ei toetata.
6 Uued funktsioonid SIPLACE Tarkvarajuhend SR 604.xx
6.9 Intelligentsed S-sööturid - Järgu pikkuse automaatne allalaadimine Väljaanne 06/2007 EE
76
6.9 Intelligentsed S-sööturid - Järgu pikkuse
automaatne allalaadimine
Sellest versioonist alates ei pea kasutaja enam S-sööturite järgu pikkust (Pitch) käsitsi sööturi
juures reguleerima. Te saate "intelligentsete" S-sööturite jaoks teha järgu pikkuse automaatse
allalaadimise. 6
Kui järgu pikkus on SIPLACE Pro's olemas ja Line Control'is on aktiveeritud suvand "Sööturite
andmed iga allalaadimise ajal üle kirjutada" siis edastatab SIPLACE Pro järgu pikkuse järgmise
tellimustööga automaatselt sööturile. 6
Lisaks saate jaama tarkvarast järgu pikkuse allalaadimise vastava tsooni jaoks käsitsi käivitada.6
Järgu pikkuse allalaadimise saate jaamast ka deaktiveerida. Seadistus salvestatakse, kui masin
uuesti käivitatakseMärgistus kuvatakse, kui komponent leiti üles. 6

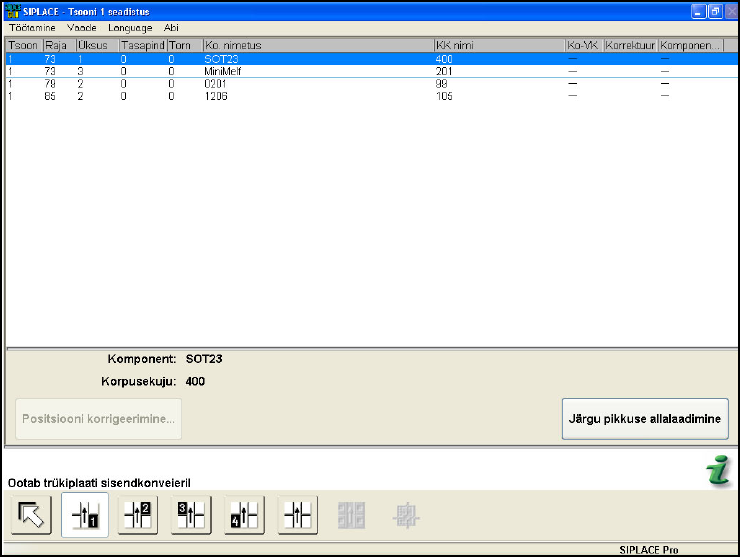

Järgu pikkuse allalaadimine 6
Æ Avage vaade "Seadistus".
Æ Valige tsoon.
6
Æ Klõpsake "Järgu pikkuse allalaadimine", et järgu pikkuse allalaadimine valitud tsooni jaoks
käsitsi käivitada.
SIPLACE Tarkvarajuhend SR 604.xx 6 Uued funktsioonid
Väljaanne 06/2007 EE 6.9 Intelligentsed S-sööturid - Järgu pikkuse automaatne allalaadimine
77
Järgu pikkuse allalaadimine deaktiveerimine 6
Æ Valige "Suvandid" -> "Masina suvandid".
6
Æ Valige suvand "S-söötur: Puudub järgu pikkuse allalaadimine" et järgu pikkuse allalaadimine
deaktiveerida.
MÄRKUS
Üksikasjaliku kirjelduse, kuidas edasi toimida "Järgu pikkuse allalaadimiseks" leiate jaama on-line
abist. 6
6.9.1 Piirangud
– Lainelise lindiga söötureid ei toetata.
– Söötureid X-sööturi adaptritel ei toetata.
– Aktuaalset järgu pikkust ei kontrollita. Järgu pikkus määratakse ainult tellimustööde
etteandmisel (allalaadimisel). Kui söötur vahetatakse hiljem välja, ei saa uus söötur SIPLACE
Pro'st aktuaalset järgu pikkust.
– Tarkvara ei tunne ära järgu pikkuse käsitsi muutmist sööturi juures.
– Järgu pikkuse käsitsi allalaadimine võib toimuda ainult laua kaupa, mitte sööturi kaupa.
– Järgu pikkuse automaatne allalaadimine viiakse antud seadistuse kõigi sööturite puhul läbi, ka
siis, kui seda antud tellimustöös ei kasutata.
