6 Uued funktsioonid SIPLACE Tarkvarajuhend SR 604.xx 6.9 Intelligentsed S-sööturid - Järgu pikk use automaatn e allalaadimine Väljaanne 06/2007 EE 78 – Järgu pikkuse käsitsi allalaadim ise nupp on alati aktiveeritud, nii…
SIPLACE Tarkvarajuhend SR 604.xx 6 Uued funktsioonid
Väljaanne 06/2007 EE 6.9 Intelligentsed S-sööturid - Järgu pikkuse automaatne allalaadimine
77
Järgu pikkuse allalaadimine deaktiveerimine 6

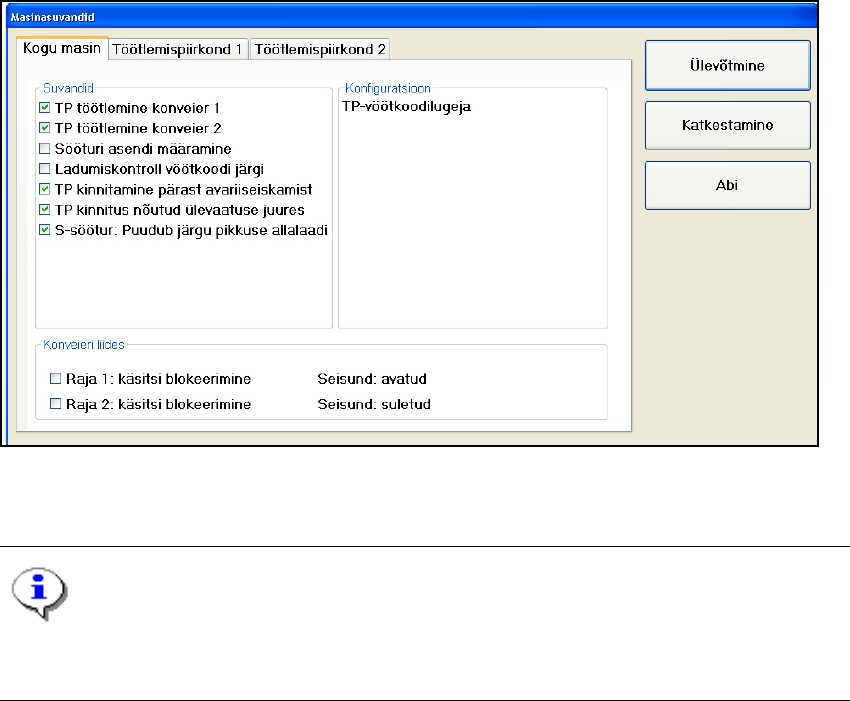

Æ Valige "Suvandid" -> "Masina suvandid".
6
Æ Valige suvand "S-söötur: Puudub järgu pikkuse allalaadimine" et järgu pikkuse allalaadimine
deaktiveerida.
MÄRKUS
Üksikasjaliku kirjelduse, kuidas edasi toimida "Järgu pikkuse allalaadimiseks" leiate jaama on-line
abist. 6
6.9.1 Piirangud
– Lainelise lindiga söötureid ei toetata.
– Söötureid X-sööturi adaptritel ei toetata.
– Aktuaalset järgu pikkust ei kontrollita. Järgu pikkus määratakse ainult tellimustööde
etteandmisel (allalaadimisel). Kui söötur vahetatakse hiljem välja, ei saa uus söötur SIPLACE
Pro'st aktuaalset järgu pikkust.
– Tarkvara ei tunne ära järgu pikkuse käsitsi muutmist sööturi juures.
– Järgu pikkuse käsitsi allalaadimine võib toimuda ainult laua kaupa, mitte sööturi kaupa.
– Järgu pikkuse automaatne allalaadimine viiakse antud seadistuse kõigi sööturite puhul läbi, ka
siis, kui seda antud tellimustöös ei kasutata.
6 Uued funktsioonid SIPLACE Tarkvarajuhend SR 604.xx
6.9 Intelligentsed S-sööturid - Järgu pikkuse automaatne allalaadimine Väljaanne 06/2007 EE
78
– Järgu pikkuse käsitsi allalaadimise nupp on alati aktiveeritud, niipea kui vastava tsooni
seadistuses on mõni söötur, isegi siis, kui see ei ole S-söötur.
MÄRKUS
Toetatud sööturitüübid ja nende piirangud leiate tarkvara versioonikirjeldusest SR 604.01 (art.nr.:
00195445-xx). 6
SIPLACE Tarkvarajuhend SR 604.xx 6 Uued funktsioonid
Väljaanne 06/2007 EE 6.10 Trükkplaadid 21" X-masinate jaoks
79
6.10 Trükkplaadid 21" X-masinate jaoks
Lihtkonveieriga X-masinad toetavad 21" laiu trükkplaate. 6
See-eest laiendati wurde SITEST-it veel ühe menüüsissekande võrra: 6
Æ Valige vaade "PCB conveyor".
Æ Valige "Options and Configuration".
Æ Valige "Extended conveyor configuration".
Æ Valige "Adjust position of fixed edge".
Æ Valige sissekanne "Special width for X-Series".
6.10.1 Piirangud
– Funktsiooni toetavad ainult lihtkonveieriga X-masinad.
– Masin tuleb uuesti käivitada.
– Ei ole võimalik kogu ala kaardistada. Igast küljest ei saa 12,7mm kaardistada, sest
ladumistäpsus ei saavuta seal esitatud spetsifikatsioone. Kaardistusala on ainult nii suur nagu
"Special width for X-Series".
