10 Reparaturen an SmartFeeder 24 - 104 mm X
10.1 Gleitführung vorn / Gleitfolie
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 235
10 Reparaturen an SmartFeeder 24 - 104 mm X
Zuführmodul Artikel-Nr. Beschreibung
SmartFeeder 24mm X 00141373-xx
00141393-xx
SIPLACE SmartFeeder 24mm X
SIPLACE SmartFeeder 24mm X mit Spleißsensor
SmartFeeder 32mm X 00141374-xx
00141394-xx
SIPLACE SmartFeeder 32mm X
SIPLACE SmartFeeder 32mm X mit Spleißsensor
SmartFeeder 44mm X 00141375-xx
00141395-xx
SIPLACE SmartFeeder 44mm X
SIPLACE SmartFeeder 44mm X mit Spleißsensor
SmartFeeder 56mm X 00141376-xx
00141396-xx
SIPLACE SmartFeeder 56mm X
SIPLACE SmartFeeder 56mm X mit Spleißsensor
SmartFeeder 72mm X 00141397-xx SIPLACE SmartFeeder 72mm X mit Spleißsensor
SmartFeeder 88mm X 00141398-xx SIPLACE SmartFeeder 88mm X mit Spleißsensor
SmartFeeder 104mm X 00141399-xx SIPLACE SmartFeeder 104mm X mit Spleißsensor
10.1 Gleitführung vorn / Gleitfolie

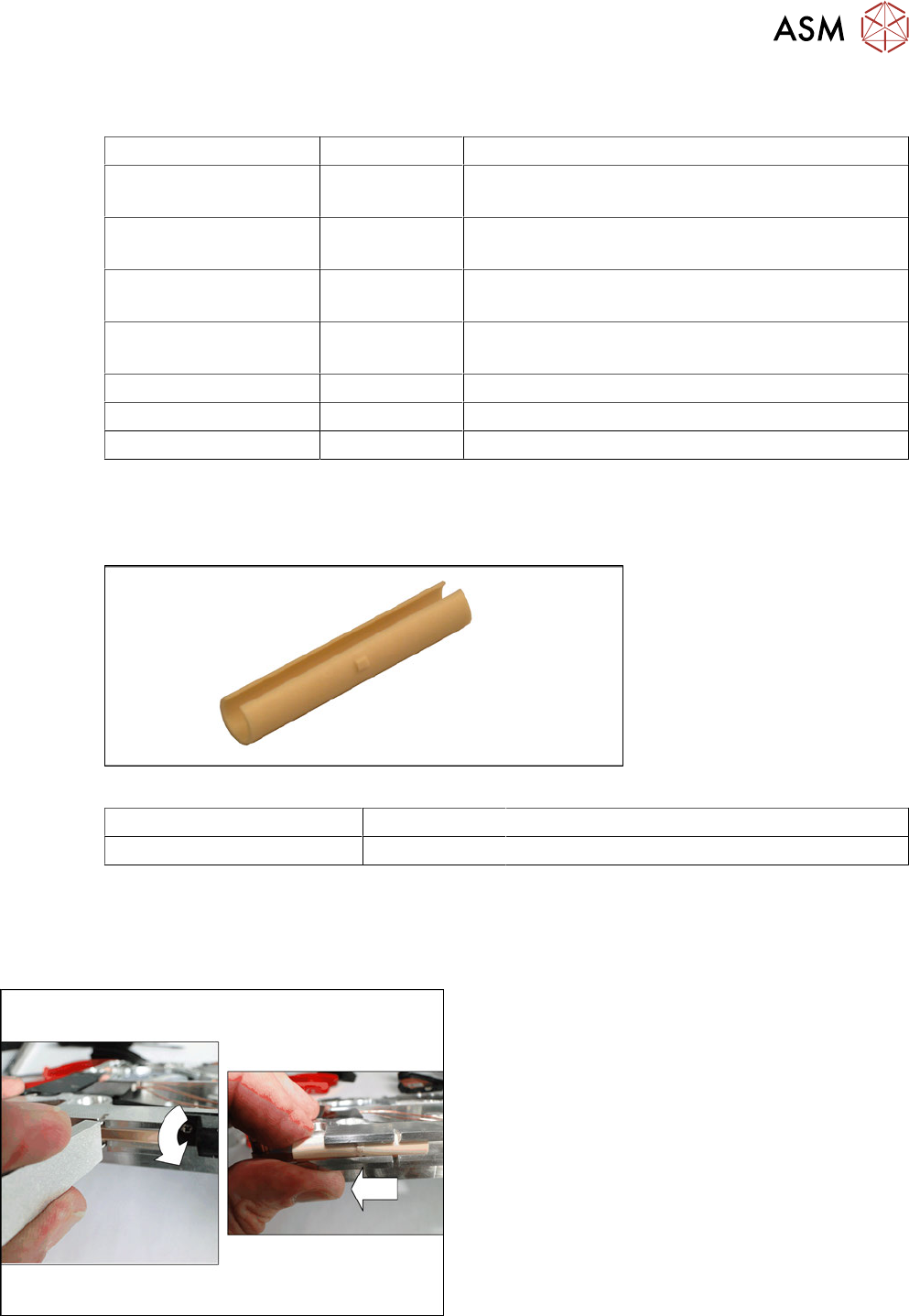

Benötigtes Ersatzteil
Abb.83: Gleitfolie
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 24 – 104mmX 03019604Sxx Gleitfolie X-Feeder JUM-S-06LY
Benötigtes Werkzeug
●
Gleitfolienentferner
10.1.1 Gleitfolie entfernen
► Legen Sie das Zuführmodul vorsichtig mit einer
Seite auf eine stabile, ebene und saubere Unter-
lage.
► Setzen Sie den Gleitfolienentferner an der abge-
bildeten Position in die Gleitführung.
► Hebeln Sie die Gleitfolie aus der eingerasteten
Position.
► Ziehen Sie die Gleitfolie nach vorn aus der Gleit-
führung heraus.
10 Reparaturen an SmartFeeder 24 - 104 mm X
10.1 Gleitführung vorn / Gleitfolie
236 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

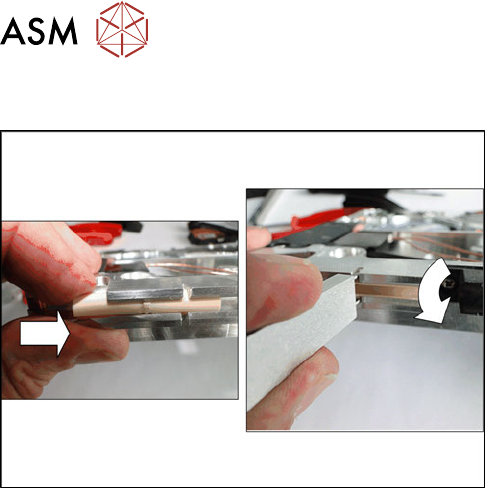

10.1.2 Gleitfolie montieren
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn bis zum
Anschlag in die Gleitführung.
► Drehen Sie die Gleitfolie, bis der Schlitz vollkom-
men sichtbar ist und die Gleitfolie deutlich einras-
tet.
