7 Reparaturen an SmartFeeder 8 mm X 7.7 Antriebe 100 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 7.7.1.1 Motor Folienentsorgung entfernen ► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf ein…
7 Reparaturen an SmartFeeder 8 mm X
7.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 99
7.7 Antriebe
7.7.1 Folienmotor
Benötigtes Ersatzteil

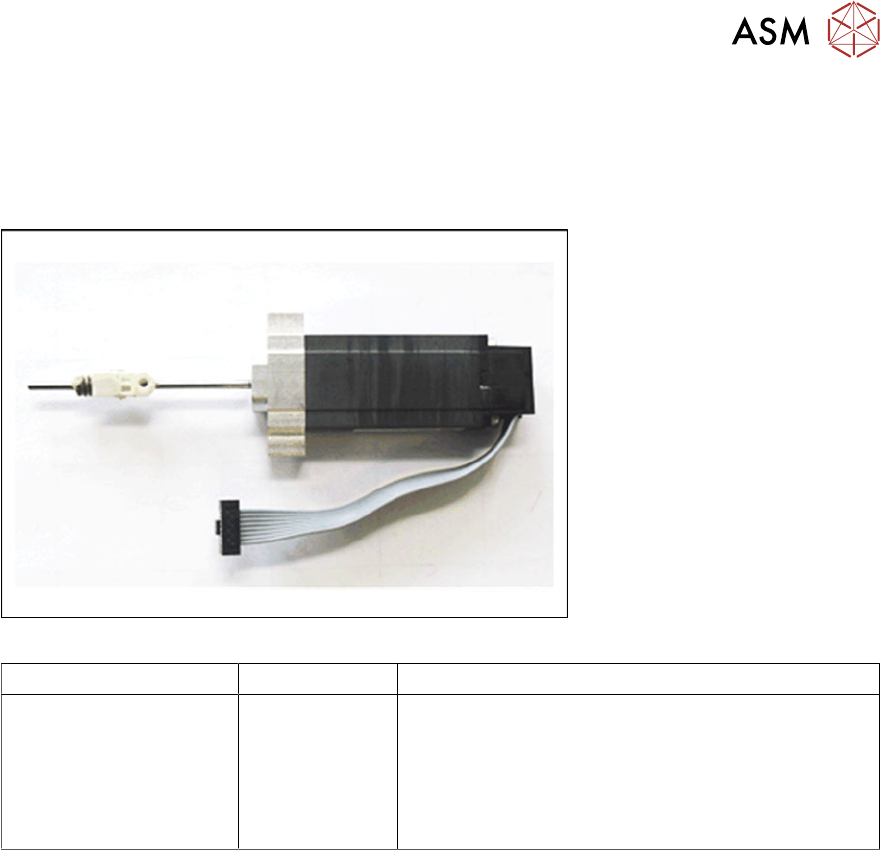

Abb.29: Motorkpl./Folienentsorgung X-Serie
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X 03050686Sxx
03028610-xx
03012488-xx
03042536-01
Motor kpl. /Folienentsorgung X-Serie
Lagerbock Keramik
SN 213307-H-M2 x 2.5-A2
(für Montage des Lagerbocks)
ISO 4762 - M 2,5 x 12-A2-70
(für Montage des Motors)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9 Nm
●
Schlitzschraubendreher Größe 3
●
TORX-Schraubendreher 0,6 Nm, Größe T8
●
Winkel-Inbusschlüssel Größe2
●
Inbusschlüssel 0,9 Nm, Größe 4
●
Pinzette
Benötigtes Verbrauchsmittel
●
Fett Klübersynth GE 14-151
7 Reparaturen an SmartFeeder 8 mm X
7.7 Antriebe
100 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

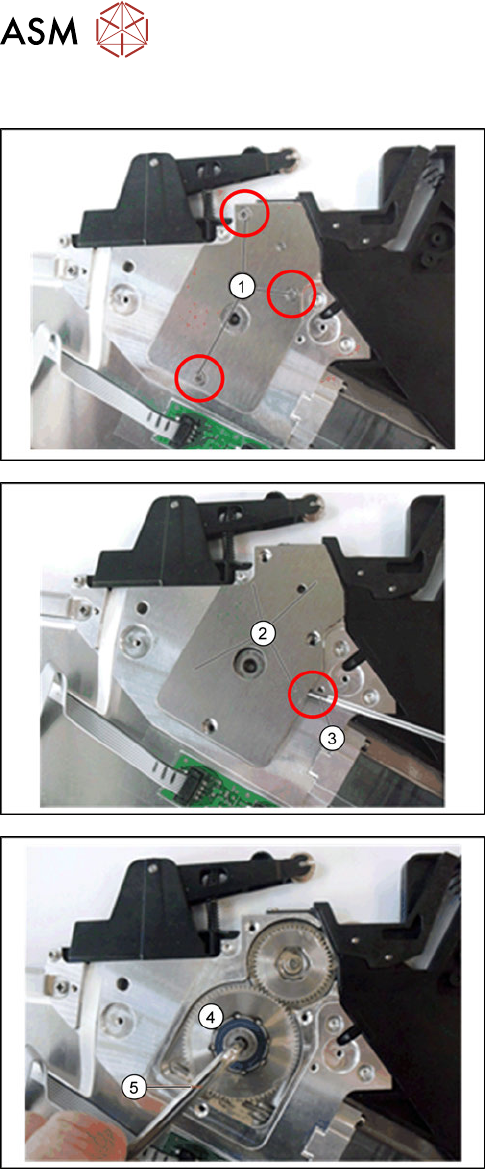

7.7.1.1 Motor Folienentsorgung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (Siehe
7.3.1 "Linke Seitenabdeckung entfernen" [}83]).
► Entfernen Sie die 3 in der Abbildung gekenn-
zeichneten Kreuzschlitzschrauben(1) vom
Lagerdeckel des Foliengetriebes.
► Heben Sie den Lagerdeckel(2) mit einer Pinzette
oder einen kleinen Schraubendreher(3) an und
entfernen Sie diesen.
► Lösen Sie das Schraubrad(4) der Folienentsor-
gung mit einen Inbusschlüssel(5) Größe4.
7 Reparaturen an SmartFeeder 8 mm X
7.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 101

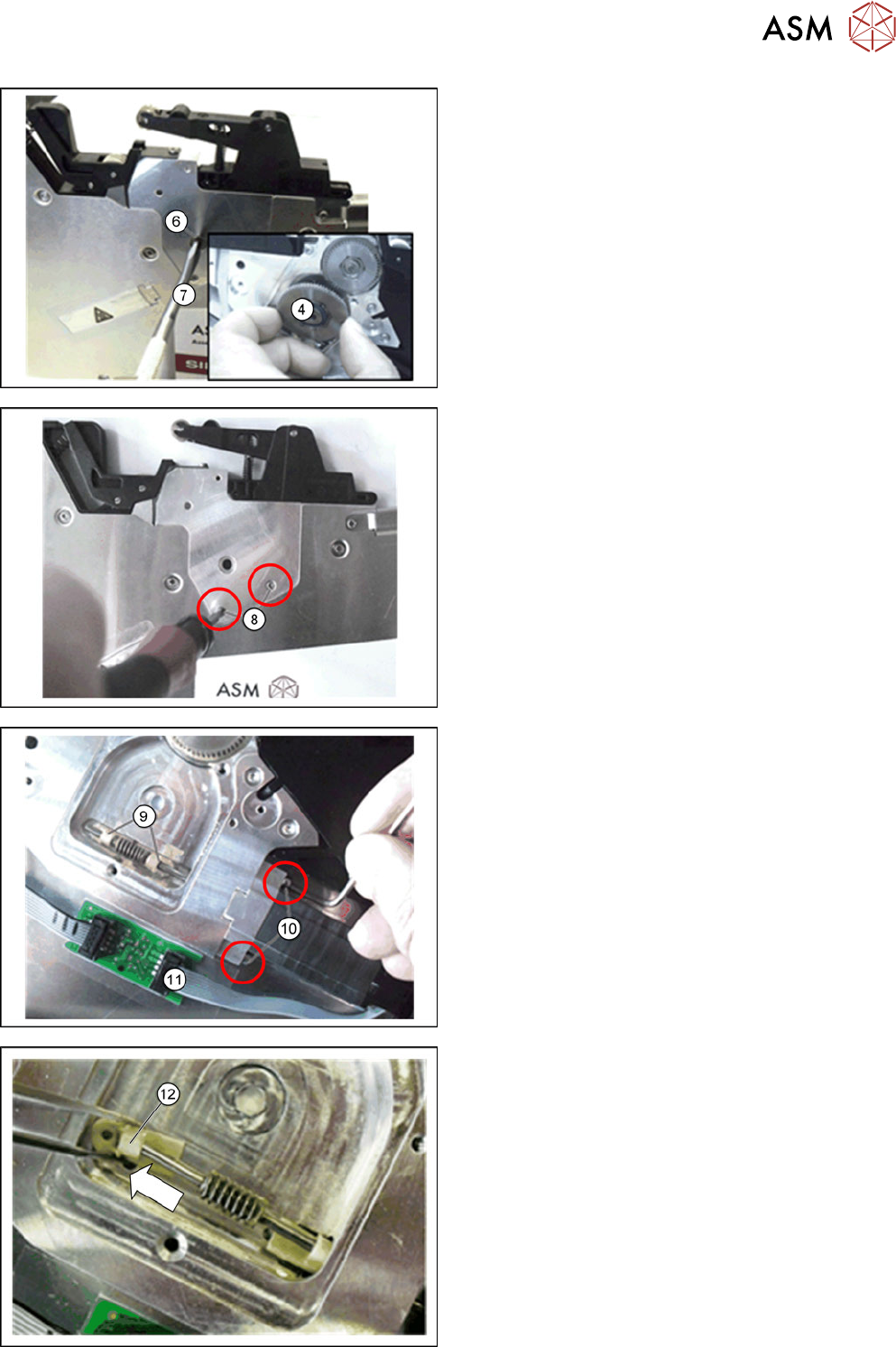

► Bringen Sie das Zuführmodul in eine aufrechte
stabile Position.
Auf der rechten Seite des Zuführmoduls ist die Lager-
schraube(6) des Schraubrades zugänglich.
► Auf der linken Seite des Zuführmodul halten Sie
das Schraubrad(4), auf der rechten Seite öffnen
Sie die Verbindung mit Hilfe eines Schlitzschrau-
bendrehers(7) Größe3.
► Ziehen Sie das Schraubrad(4) komplett ab.
► Entfernen Sie die beiden Schrauben(8), mit de-
nen die Keramiklagerböcke(9) auf der anderen
Seite befestigt sind.
► Drehen Sie das Zuführmodul auf die rechte Seite.
► Öffnen Sie die beiden Schrauben(10) , mit de-
nen der Motor befestigt ist. Verwenden Sie hierzu
einen Winkel-Inbusschlüssel Größe2.
► Ziehen Sie den Stecker des Motorkabels(11) aus
der Kopplerplatine.
► Ziehen Sie den äußeren Lagerbock(12) mit einer
Pinzette von der Motorwelle herunter.
