7 Reparaturen an SmartFeeder 8 mm X
7.7 Antriebe
102 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

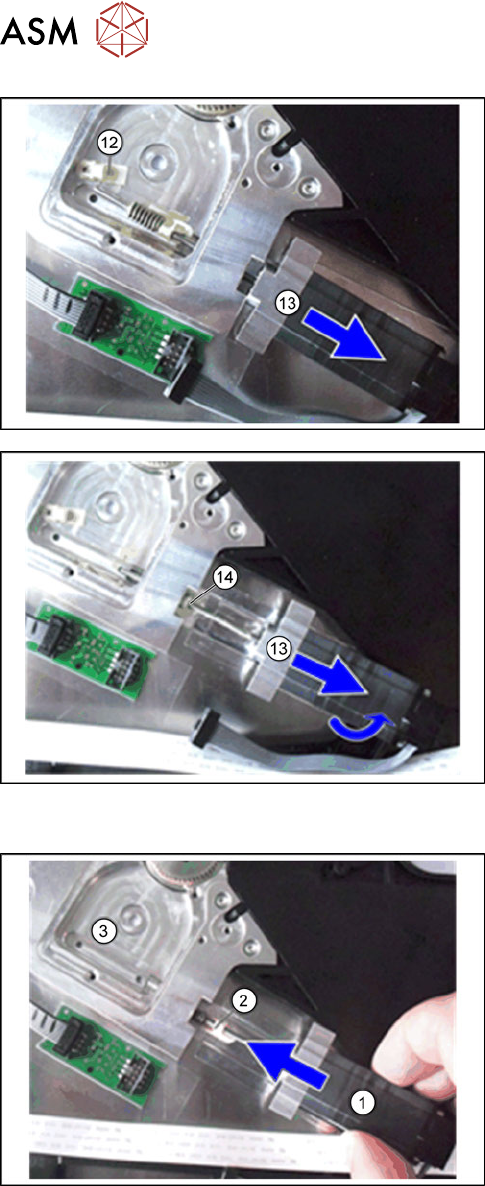

► Ziehen Sie den Motor(13) vorsichtig und gerade
aus der Folienentsorgungseinheit.
Achten Sie darauf, dass die Motorwelle beim
Herausziehen nicht verkantet.
► Heben Sie den Motor(13) hinten etwas an und
ziehen Sie ihn samt Schneckenkörper und dem
inneren Lagerbock(14) vollständig aus der Fo-
lienentsorgungseinheit.
7.7.1.2 Motor Folienentsorgung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Schieben Sie den Ersatzmotor(1) mit Schne-
ckenkörper und inneren Lagerbock(2) vorsichtig
in die Folienabzugseinheit(3) ein.
► Achten Sie beim Reinschieben darauf, dass die
Motorwelle nicht verkantet.
7 Reparaturen an SmartFeeder 8 mm X
7.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 103

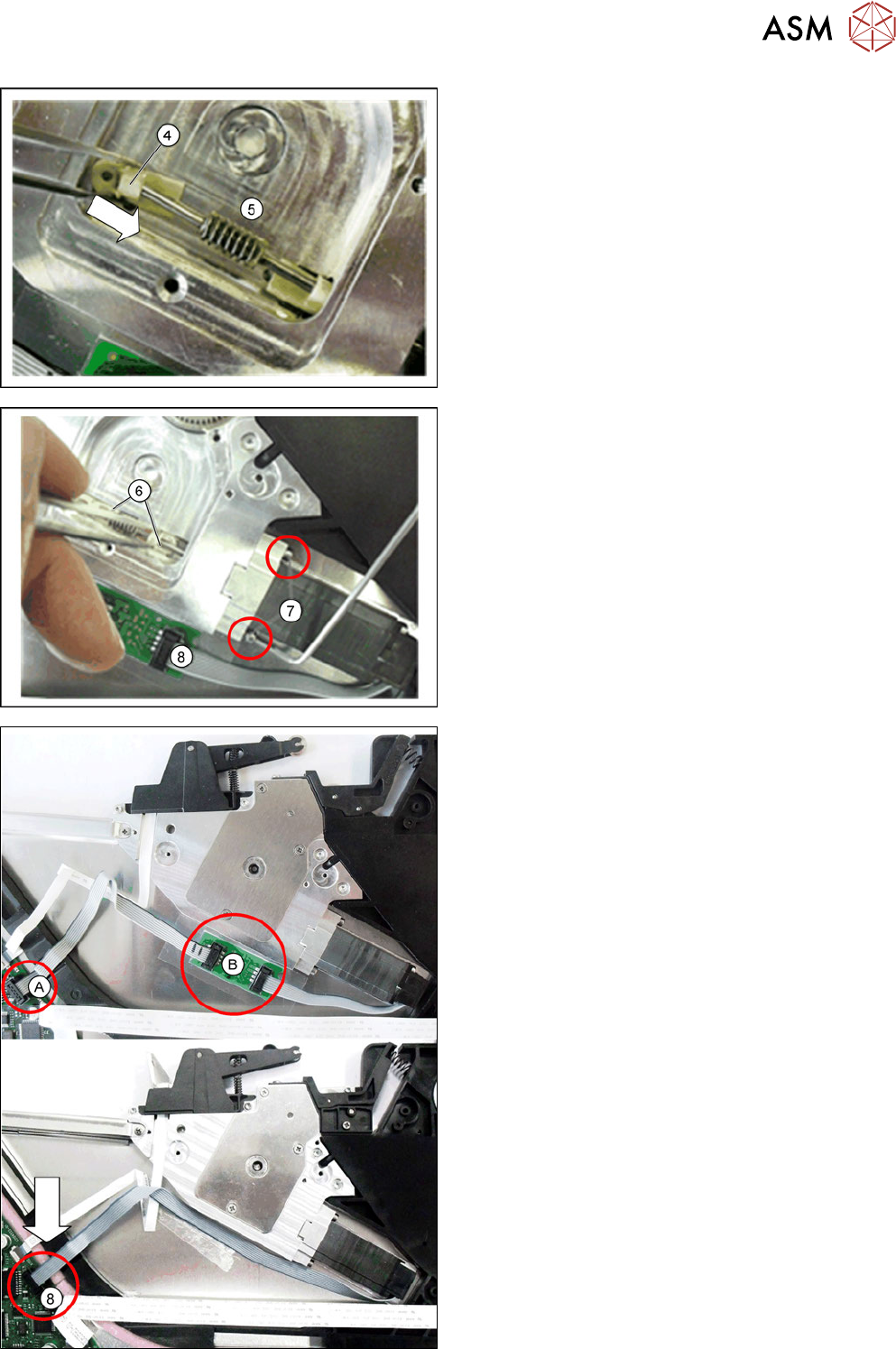

► Schieben Sie den äußeren Lagerbock(4) vor-
sichtig mit einer Pinzette auf die Motorwelle.
► Geben Sie etwas Fett auf die Schnecke(5).
Verwenden Sie hierzu Klübersynth GE14-151.
► Schieben Sie die beiden Lagerböcke(6) in die
abgebildete Position.
► Befestigen Sie den Motor mit den beiden gekenn-
zeichneten Inbusschrauben(7). Verwenden Sie
dazu einen Winkel-Inbusschlüssel Größe2
(handfest).
► Geben Sie etwas Fett jeweils innen an die Lager-
böcke(6).
Verwenden Sie hierzu Klübersynth GE14-151.
► Stecken Sie den Stecker des Motorkabels in den
Anschluss auf der Koppelplatine.(8)
Bei Ersatzmotoren mit längerem Motorkabel
In älteren Versionen des SmartFeeder8mmX wurde
für Motoren mit kurzem Anschlusskabel eine Koppel-
platine mit einem Verlängerungskabel verwendet.
Die neuen Ersatzmotoren haben ein längeres Motor-
kabel, um eine direkte Verbindung vom Motor zur
Steuerplatine herzustellen. Die Koppelplatine wird in
diesem Fall nicht mehr benötigt und kann entfernt wer-
den. Das Motorkabel wird dann direkt an die Steuer-
platine angeschlossen.
► Ziehen Sie den Stecker des Verlängerungskabels
aus dem Anschluss auf der Steuerplatine.(A)
► Entfernen Sie die Motorkoppelplatine.(B)
► Schieben Sie den Stecker des Motorkabels in
den Anschluss auf die Steuerplatine. (8)
7 Reparaturen an SmartFeeder 8 mm X
7.7 Antriebe
104 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

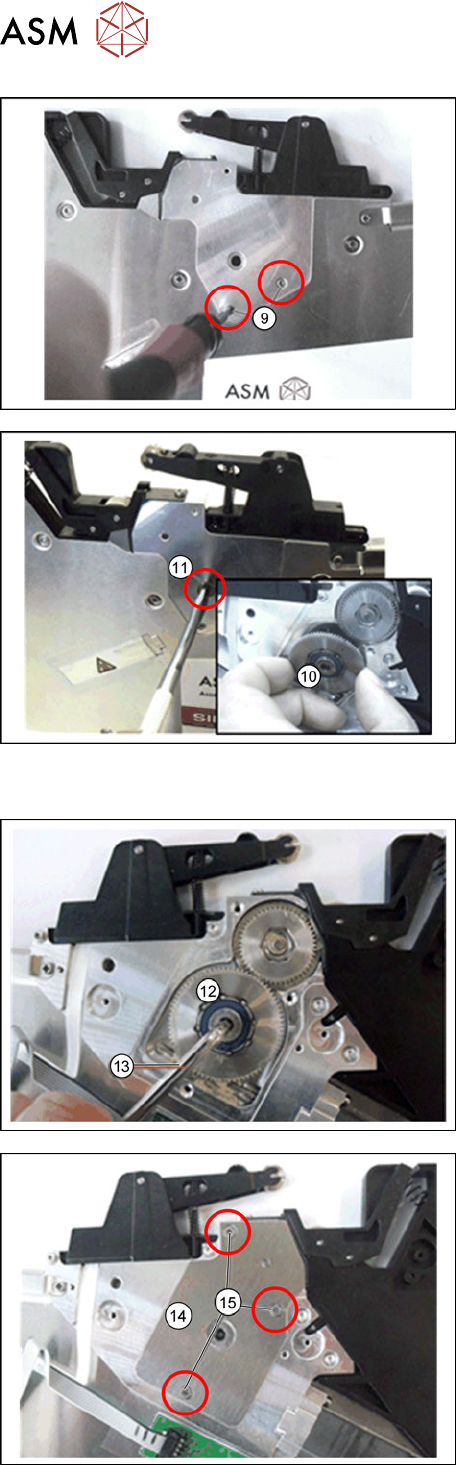

► Drehen Sie das Zuführmodul auf die andere Sei-
te.
► Befestigen Sie die Lagerböcke mit den beiden
Kreuzschlitzschrauben(9) (handfest).
► Korrigieren Sie, wenn nötig, die Position der
Lagerböcke.
► Stellen Sie sicher, dass sich beim Schraubrad
nur auf dem kleineren Zahnrad Fett befindet und
das große Zahnrad fettfrei ist. Gegebenenfalls
muss das Fett vom größeren Zahnrad entfernt
werden!
► Bringen Sie das Zuführmodul in eine stabile
senkrechte Stellung.
► Stecken Sie das Schraubrad(10) mit dem kleine-
ren Zahnrad voran in die vorgesehene Bohrung.
Stellen Sie sicher, dass das kleine Zahnrad des
Schraubrades sauber in die Schnecke des Mo-
tors greift.
► Befestigen Sie das Schraubrad (handfest) mit der
Lagerschraube(11). Verwenden Sie dazu einen
Schlitzschraubendreher.
► Ziehen Sie auf der linken Seite das Schrau-
brad(12) mit einem Inbusschlüssel Größe4(13)
mit 0,9 Nm fest.
► Stecken Sie den Lagerdeckel(14) wie abgebildet
auf die Folienabzugseinheit.
► Befestigen Sie den Lagerdeckel mit den drei ge-
kennzeichneten Schrauben(15) mit einem
Kreuzschlitzschraubendreher mit 0,9Nm.
► Befestigen Sie die linke Seitenabdeckung (siehe
7.3.2 "Linke Seitenabdeckung montieren" [}83]).
