7 Reparaturen an SmartFeeder 8 mm X
7.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 105
7.8 Folienschwinge
7.8.1 Folienschwingeneinheit komplett
Benötigtes Ersatzteil

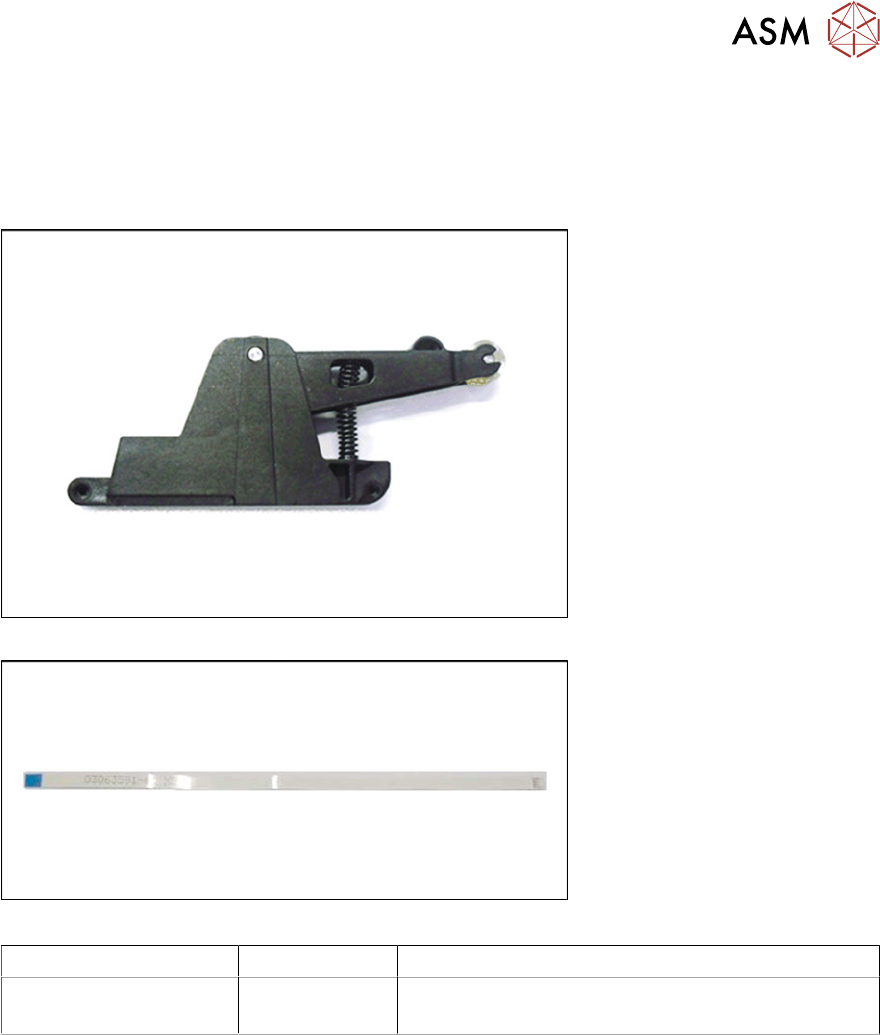

Abb.30: Folienschwingeneinheit komplett
Abb.31: Kabel Lichtschrankengeber
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X 03101471Sxx
03063591-xx
Folienschwingeneinheit kpl. X8Smart
Kabel Lichtschrankengeber 2x8
Benötigtes Werkzeug
●
Schlitzschraubendreher Größe 1 oder Pinzette
●
TORX-Schraubendreher Größe T8
7 Reparaturen an SmartFeeder 8 mm X
7.8 Folienschwinge
106 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

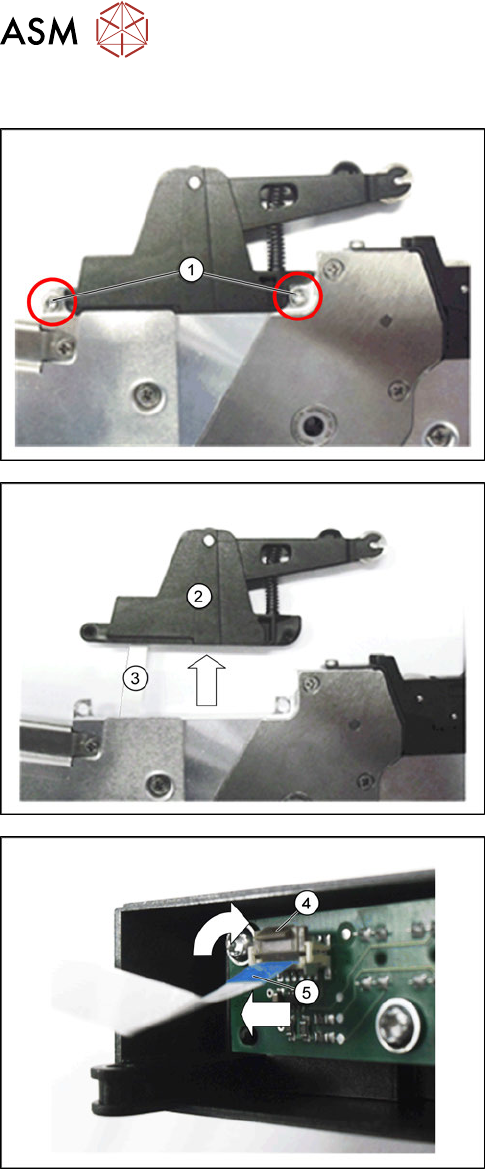

7.8.1.1 Folienschwingeneinheit entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die beiden Schrauben(1), mit de-
nen die Folienschwinge befestigt ist.
Verwenden Sie hierzu einen TORX-Schrauben-
dreher T8.
► Ziehen Sie die Folienschwinge nach oben ab(2).
► Achten Sie darauf, dass das Flachbandkabel(3)
nicht zu sehr gedehnt wird.
► Drehen Sie die Folienschwinge in die abgebildete
Position.
► Klappen Sie den Bügel am Flachbandanschluss
auf(4).
► Ziehe Sie das Flachbandkabel(5) aus dem
Flachbandanschluss.
7 Reparaturen an SmartFeeder 8 mm X
7.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 107

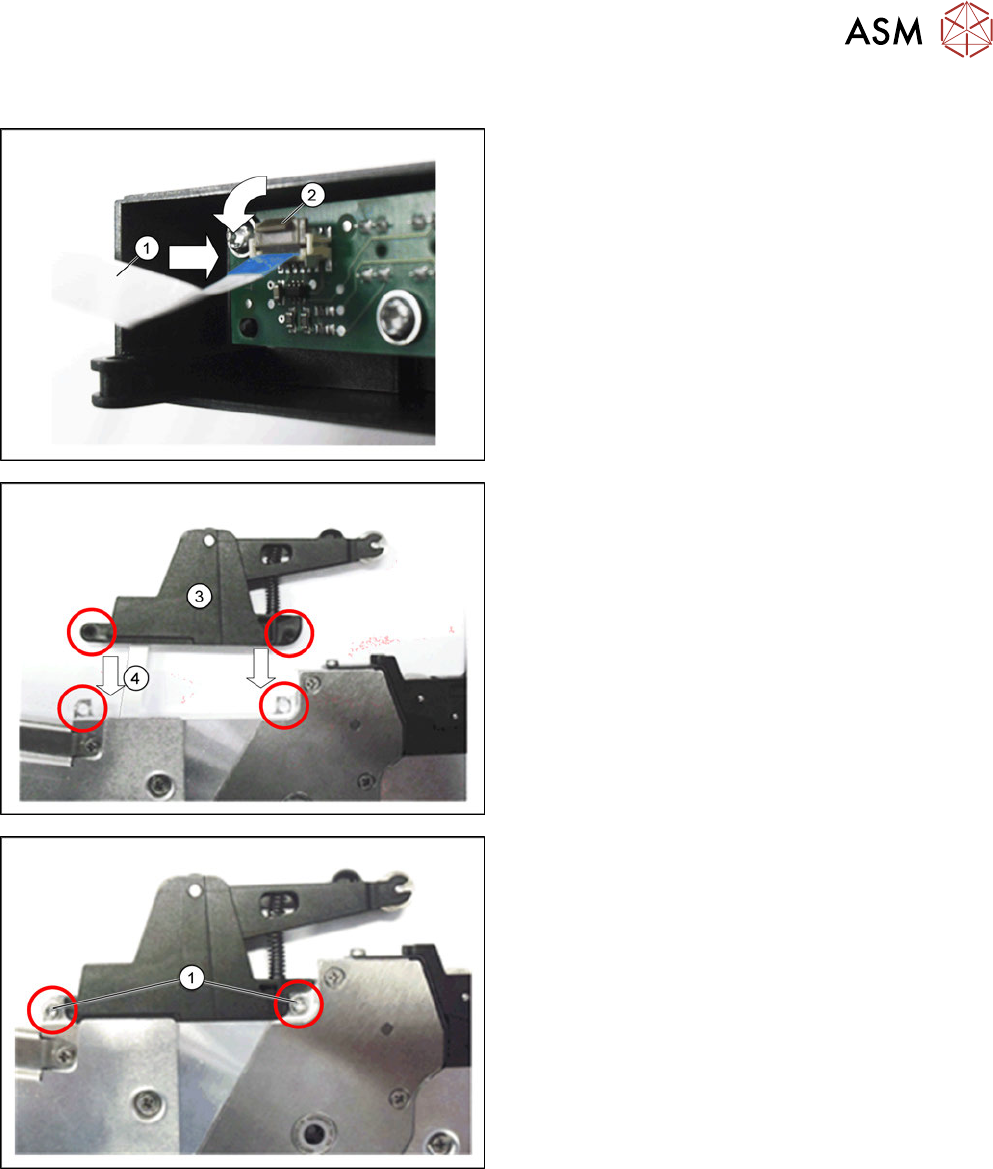

7.8.1.2 Folienschwingeneinheit montieren
► Drehen Sie die Folienschwinge in die abgebildete
Position.
► Falls dieser nicht offen ist, klappen Sie den Bügel
am Flachbandanschluss(2) auf.
► Schieben Sie das Flachbandkabel(1) mit der
blauen Seite nach oben bis zum Anschlag in den
Flachbandanschluss(2).
► Achten Sie dabei darauf, dass die Kontakte des
Flachbandkabels auf den Kontakten des An-
schlusses liegen.
► Klappen Sie den Bügel am Flachbandan-
schluss(2) zu.
► Setzen Sie die Folienschwingeneinheit(3) vor-
sichtig auf die gekennzeichneten Befestigungs-
bohrungen.
Achten Sie darauf, dass das Kabel(4) beim Einsetzen
gut in den Kanal rutscht und nicht geknickt wird. Sollte
es hierbei Probleme geben, öffnen Sie die linke Sei-
tenabdeckung des Zuführmodul.
► Befestigen Sie die Folienschwingeneinheit mit
den beiden gekennzeichneten TORX-Schrauben
sehr vorsichtig handfest. Verwenden Sie dazu
einen TORX-Schraubendreher GrößeT8.
