7 Reparaturen an SmartFeeder 8 mm X
7.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 109

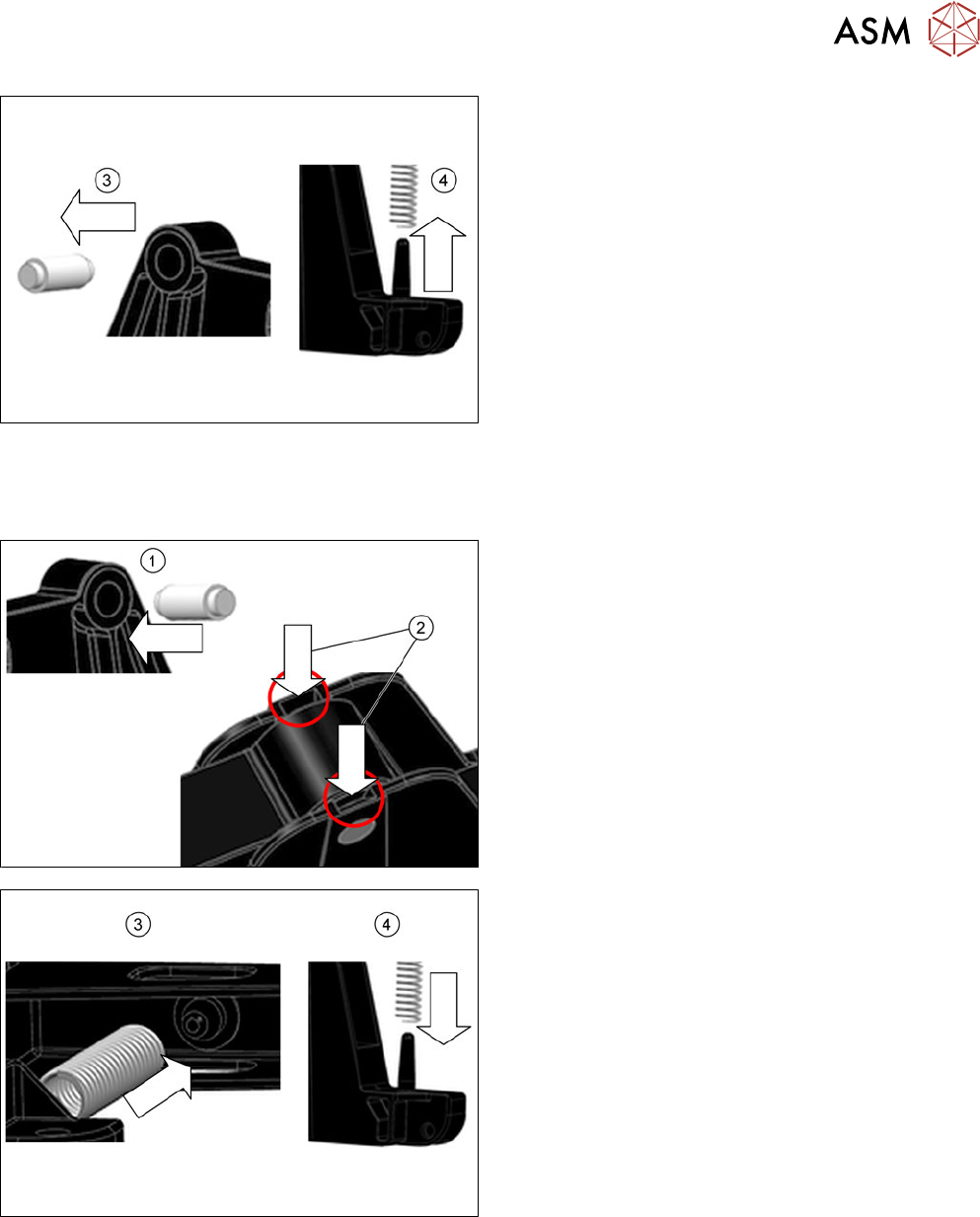

► Schieben Sie die Achse seitlich aus der Folien-
schwinge.(3)
► Ziehen Sie die Druckfeder nach oben aus dem
Zapfen.(4)
Die Folienschwinge ist jetzt auseinander gebaut und defekte Einzelteile können ausgetauscht
werden.
Einzelteile montieren
► Stecken Sie die Achse in die Folienschwinge.(1)
► Schieben Sie die Achse der Folienschwinge von
oben durch die kleinen Schlitze links und rechts
bis zum Anschlag in die Haltelaschen der
Schwingenlagerung.(2)
Stellen Sie sicher, dass die Achse der Folien-
schwingen links und rechts in den Haltelaschen
eingerastet ist.
► Stecken Sie das eine Ende der Druckfeder in den
Zapfen an der Unterseite der Folienschwinge.(3)
► Stecken Sie das andere Ende der Druckfeder in
den Zapfen an der Schwingenlagerung.(4)
7 Reparaturen an SmartFeeder 8 mm X
7.8 Folienschwinge
110 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

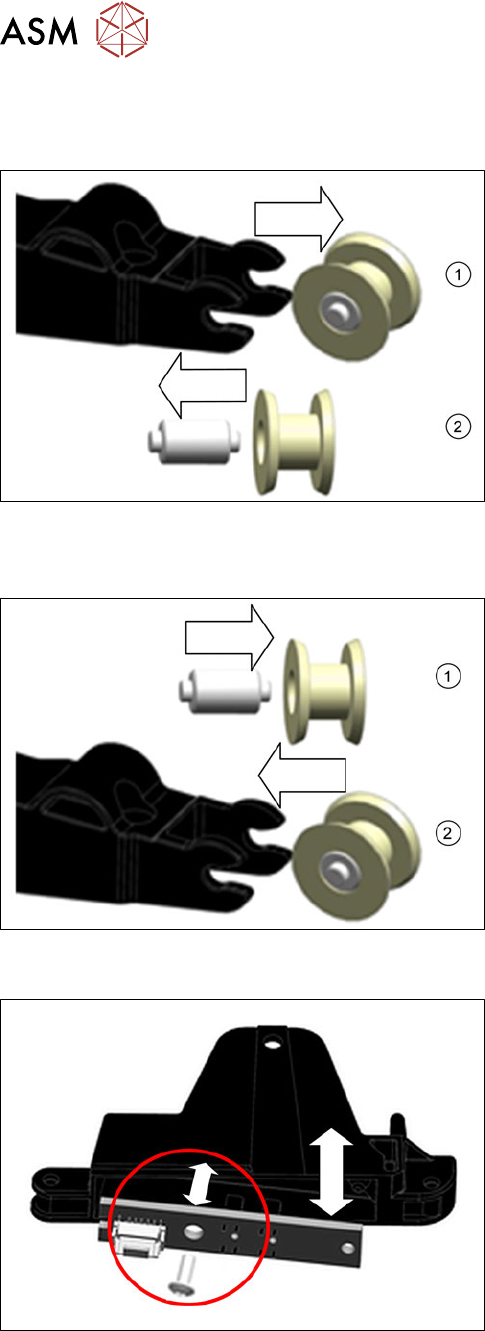

7.8.2.2 Faltrolle und Rollenachse austauschen
Einzelteile entfernen
► Ziehen Sie die Faltrolle samt Rollenachse aus
der Folienschwinge.(1)
► Schieben Sie die Rollenachse seitlich aus der
Faltrolle.(2)
Defekte Einzelteile können jetzt ausgetauscht werden.
Einzelteile montieren
► Stecken Sie die Rollenachse seitlich in die Fal-
trolle.(1)
► Stecken Sie die Faltrolle mit der Rollenachse in
die Folienschwinge.(2)
7.8.2.3 Lichtschrankengeber austauschen
► Lösen Sie die Folienschwinge (siehe 7.8.1.1 "Fo-
lienschwingeneinheit entfernen" [}106]).
► Entfernen Sie die Schraube, mit der der Licht-
schrankengeber an der Schwingenlagerung be-
festigt ist.
► Ziehen Sie den Lichtschrankengeber nach unten
aus der Schwingenlagerung.
► Stecken Sie den neuen Lichtschrankengeber wie
abgebildet von unten in die Schwingenlagerung.
► Schrauben Sie den Lichtschrankengeber an die
Schwingenlagerung.
► Befestigen Sie die Folienschwinge (siehe 7.8.1.2
"Folienschwingeneinheit montieren" [}107]).
7 Reparaturen an SmartFeeder 8 mm X
7.9 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 111
7.8.2.4 Schwingenlagerung austauschen
► Lösen Sie die Folienschwingeneinheit (siehe 7.8.1.1 "Folienschwingeneinheit entfer-
nen" [}106]).
► Entfernen Sie die Folienschwinge und die Druckfeder (siehe 7.8.2.1 "Folienschwinge, Achse
und Druckfeder austauschen" [}108]).
► Entfernen Sie den Lichtschrankengeber (siehe 7.8.2.3 "Lichtschrankengeber austau-
schen" [}110]).
Die Schwingenlagerung ist jetzt isoliert und kann ausgetauscht werden.
► Befestigen Sie den Lichtschrankengeber an der neue Schwingenlagerung (siehe 7.8.2.3
"Lichtschrankengeber austauschen" [}110]).
► Befestigen Sie die Folienschwinge (siehe 7.8.2.1 "Folienschwinge, Achse und Druckfeder aus-
tauschen" [}108]).
► Befestigen Sie die Folienschwingeneinheit (siehe 7.8.1.2 "Folienschwingeneinheit montie-
ren" [}107]).
7.9 Wippe
Benötigtes Ersatzteil

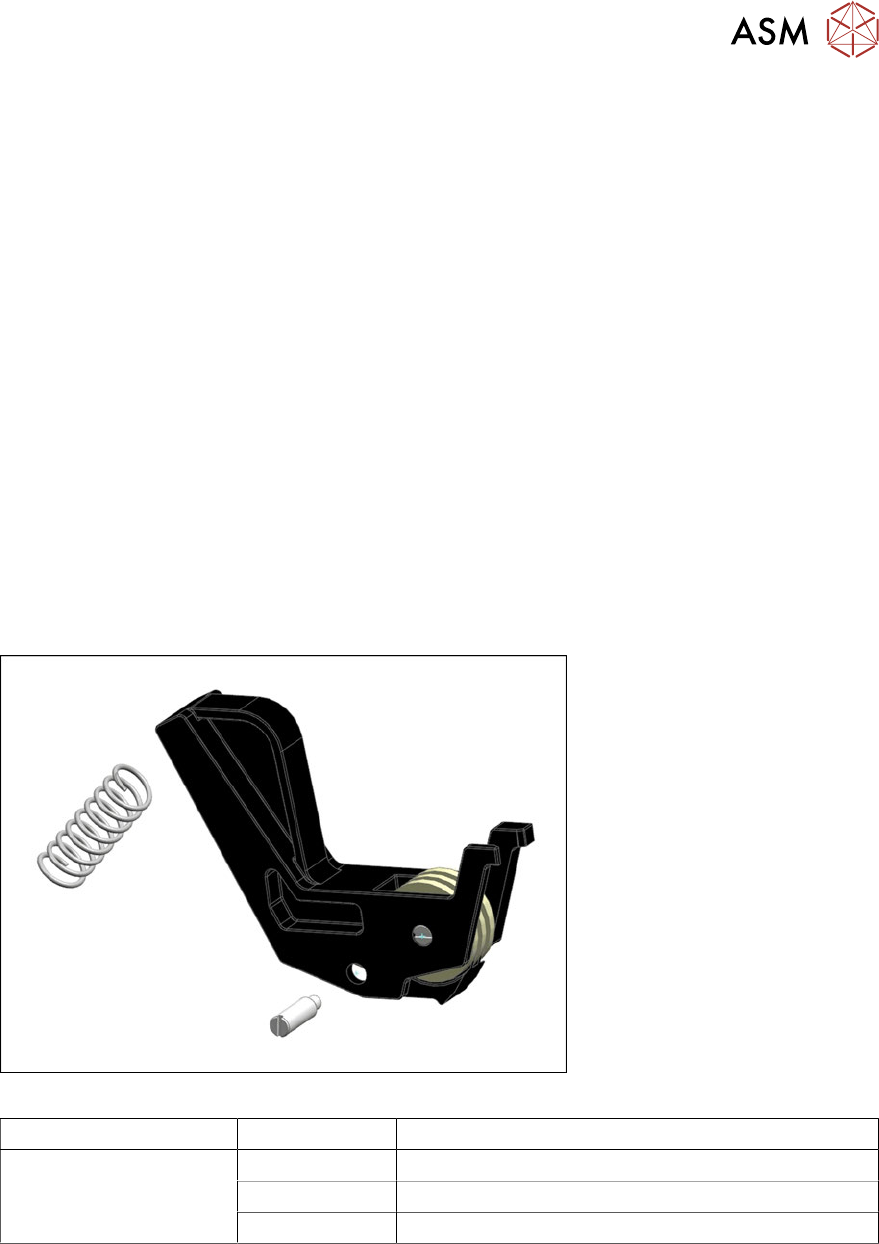

Abb.33: Wippe Folienentsorgung kpl. X8Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X 03104247-xx Wippe Folienentsorgung kpl. X8Smart
03096391-xx Druckfeder 0,63x6,4x33,0mm
03122867-xx Lagerwelle bronze Stopfrad Wippe X4Smart
Benötigtes Werkzeug
●
Schlitzschraubendreher Größe 1
