7 Reparaturen an SmartFeeder 8 mm X 7.10 Stopfrad 114 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 ► Heben Sie den Lagerdeckel (2) mit einer Pinzette oder einen kleinen Schraubendreher (3) an und entfernen…
7 Reparaturen an SmartFeeder 8 mm X
7.10 Stopfrad
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 113
7.10 Stopfrad
Benötigtes Ersatzteil
Abb.34: Stopfrad geraendelt kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X 03102274-xx Stopfrad geraendelt kpl. X8Smart
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher klein
●
Schlitzschraubendreher
●
Inbusschlüssel Größe 4
●
Pinzette
7.10.1 Stopfrad entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (Siehe
7.3.1 "Linke Seitenabdeckung entfernen" [}83]).
► Entfernen Sie die 3 in der Abbildung gekenn-
zeichneten Kreuzschlitzschrauben(1) vom
Lagerdeckel des Folienantriebs.
7 Reparaturen an SmartFeeder 8 mm X
7.10 Stopfrad
114 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017

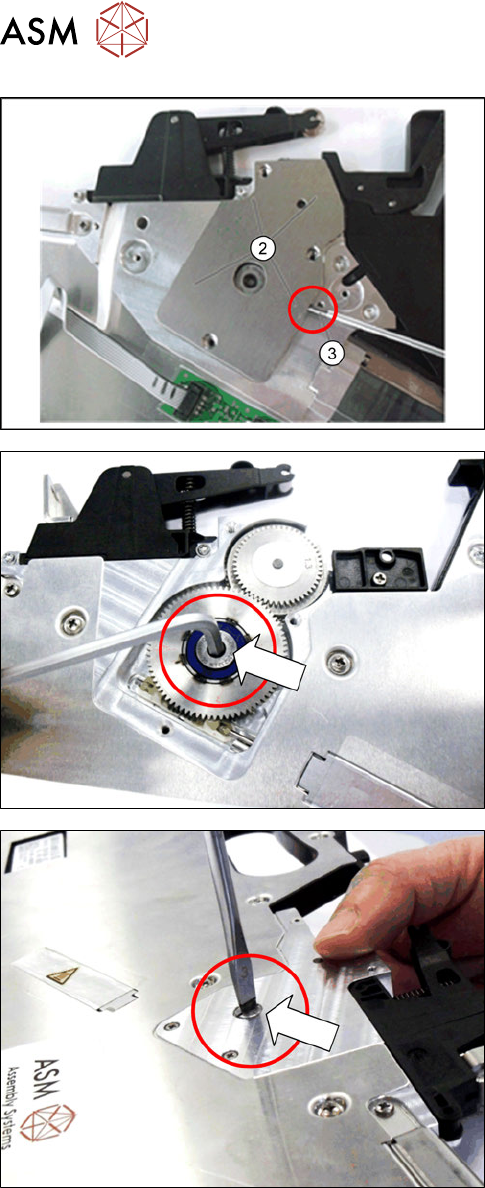

► Heben Sie den Lagerdeckel(2) mit einer Pinzette
oder einen kleinen Schraubendreher(3) an und
entfernen Sie diesen.
► Entfernen Sie die Wippe (siehe 7.9.1 "Wippe
komplett entfernen " [}112]).
► Entfernen Sie den Abstreifer (siehe 7.11.1 "Ab-
streifer 8 mm X entfernen " [}118])..
► Lösen Sie den Inbus am Schraubrad.
Verwenden Sie dazu einen Inbusschlüssel Größe
4.
► Kippen Sie das Zuführmodul auf die rechte Seite
und fixeren Sie dabei den Inbus am Schraubrad
mit einem Finger.
► Entfernen Sie die Schlitzschraube.
7 Reparaturen an SmartFeeder 8 mm X
7.10 Stopfrad
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 115
► Entnehmen Sie das Schraubrad.
► Entfernen Sie die obere Beilagscheibe vom
Stopfrad.
► Entnehmen Sie das Stopfrad.
► Sollte die untere Beilagscheibe noch am Stopfrad
kleben, nehmen Sie diese und stecken Sie sie
zurück auf die Achse.
