7 Reparaturen an SmartFeeder 8 mm X 7.10 Stopfrad 116 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 7.10.2 Stopfrad montieren ► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebe…
7 Reparaturen an SmartFeeder 8 mm X
7.10 Stopfrad
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 115

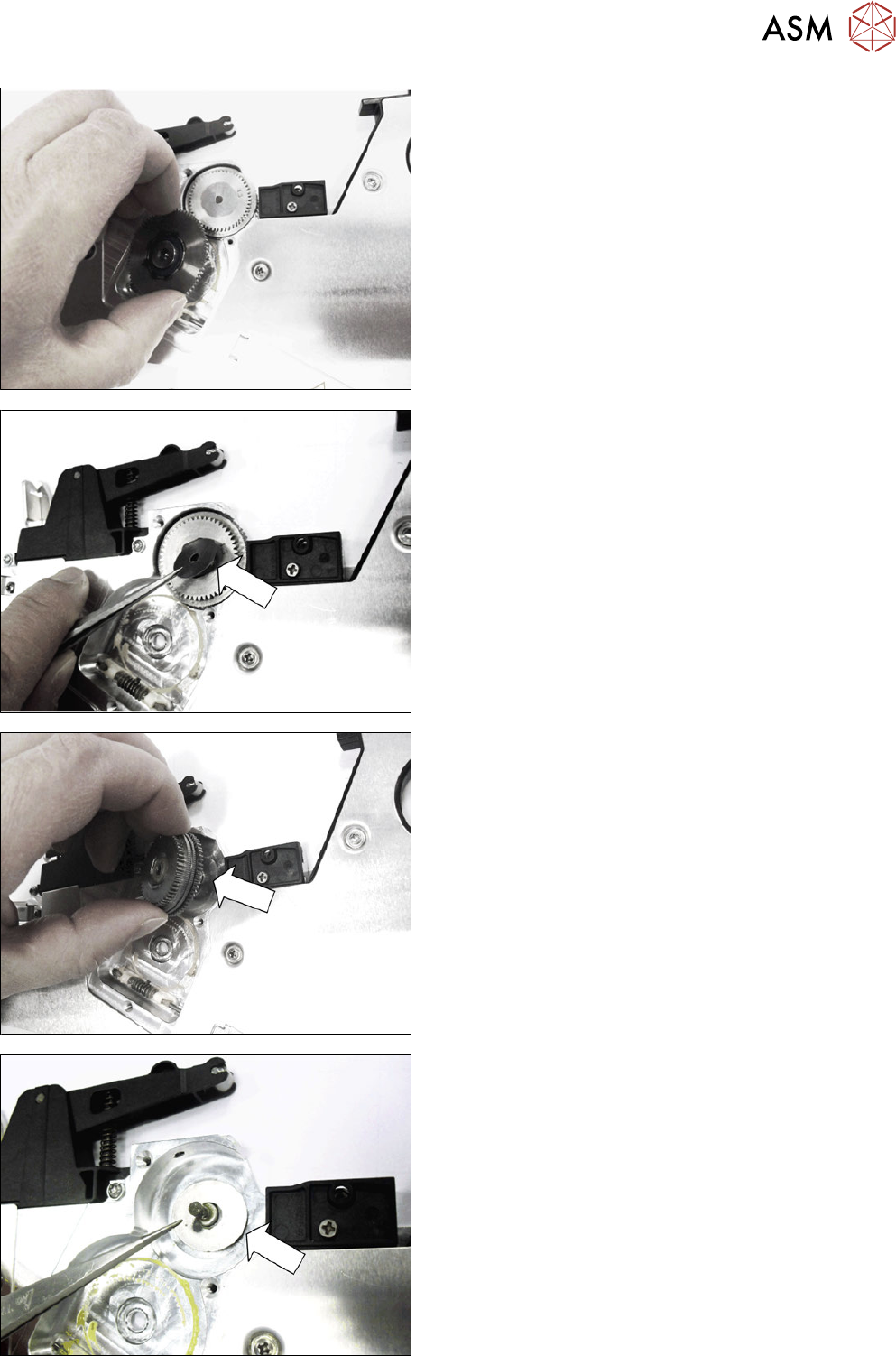

► Entnehmen Sie das Schraubrad.
► Entfernen Sie die obere Beilagscheibe vom
Stopfrad.
► Entnehmen Sie das Stopfrad.
► Sollte die untere Beilagscheibe noch am Stopfrad
kleben, nehmen Sie diese und stecken Sie sie
zurück auf die Achse.
7 Reparaturen an SmartFeeder 8 mm X
7.10 Stopfrad
116 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.10.2 Stopfrad montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Stellen Sie sicher, dass sich auf der Achse eine
Beilagscheibe befindet.
► Stecken Sie das Stopfrad wie abgebildet auf die
Achse.
► Legen Sie die obere Beilagscheibe auf das Stopf-
rad.
7 Reparaturen an SmartFeeder 8 mm X
7.10 Stopfrad
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 117

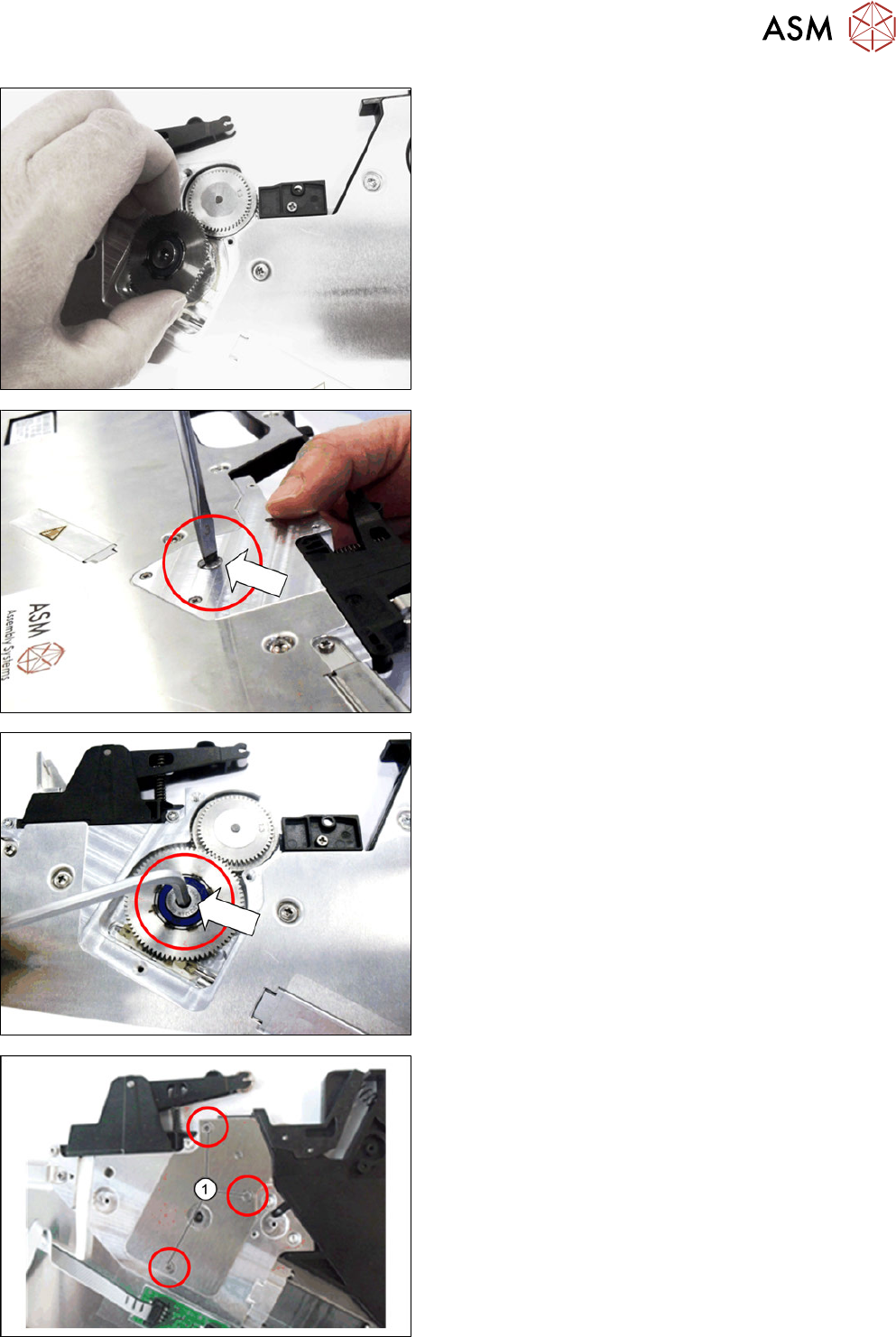

► Setzen Sie das Schraubrad wie abgebildet ein.
► Kippen Sie das Zuführmodul auf die rechte Seite
und fixeren Sie dabei den Inbus am Schraubrad
mit einem Finger.
► Befestigen Sie die Schlitzschraube.
Verwenden Sie hierzu einen Schlitzschrauben-
dreher.
► Befestigen Sie auf der linken Seite den Inbus am
Schraubrad.
Verwenden Sie dazu einen Inbusschlüssel Grö-
ße4 mit 0,9Nm.
► Befestigen Sie den Abstreifer (siehe 7.11.2 "Ab-
streifer 8 mm X montieren " [}119]).
► Befestigen Sie die Wippe (siehe 7.9.2 "Wippe
komplett montieren" [}112]).
► Stecken Sie den Lagerdeckel wie abgebildet auf
die Folienabzugseinheit.
► Befestigen Sie den Lagerdeckel mit den drei ge-
kennzeichneten Schrauben(1). Verwenden Sie
dazu einen Kreuzschlitzschraubendreher mit
0,9Nm.
► Befestigen Sie die linke Seitenabdeckung (siehe
7.3.2 "Linke Seitenabdeckung montieren" [}83]).
