7 Reparaturen an SmartFeeder 8 mm X 7.10 Stopfrad Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 117 ► Setzen Sie das Schraubrad wie abgebildet ein. ► Kippen Sie das Zuführmodul auf die rechte Seite und fixere…
7 Reparaturen an SmartFeeder 8 mm X
7.10 Stopfrad
116 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.10.2 Stopfrad montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Stellen Sie sicher, dass sich auf der Achse eine
Beilagscheibe befindet.
► Stecken Sie das Stopfrad wie abgebildet auf die
Achse.
► Legen Sie die obere Beilagscheibe auf das Stopf-
rad.
7 Reparaturen an SmartFeeder 8 mm X
7.10 Stopfrad
Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017 117
► Setzen Sie das Schraubrad wie abgebildet ein.
► Kippen Sie das Zuführmodul auf die rechte Seite
und fixeren Sie dabei den Inbus am Schraubrad
mit einem Finger.
► Befestigen Sie die Schlitzschraube.
Verwenden Sie hierzu einen Schlitzschrauben-
dreher.
► Befestigen Sie auf der linken Seite den Inbus am
Schraubrad.
Verwenden Sie dazu einen Inbusschlüssel Grö-
ße4 mit 0,9Nm.
► Befestigen Sie den Abstreifer (siehe 7.11.2 "Ab-
streifer 8 mm X montieren " [}119]).
► Befestigen Sie die Wippe (siehe 7.9.2 "Wippe
komplett montieren" [}112]).
► Stecken Sie den Lagerdeckel wie abgebildet auf
die Folienabzugseinheit.
► Befestigen Sie den Lagerdeckel mit den drei ge-
kennzeichneten Schrauben(1). Verwenden Sie
dazu einen Kreuzschlitzschraubendreher mit
0,9Nm.
► Befestigen Sie die linke Seitenabdeckung (siehe
7.3.2 "Linke Seitenabdeckung montieren" [}83]).
7 Reparaturen an SmartFeeder 8 mm X
7.11 Abstreifer
118 Serviceanleitung SIPLACE SmartFeeder 4 - 104 mm X 11/2017
7.11 Abstreifer
Benötigtes Ersatzteil

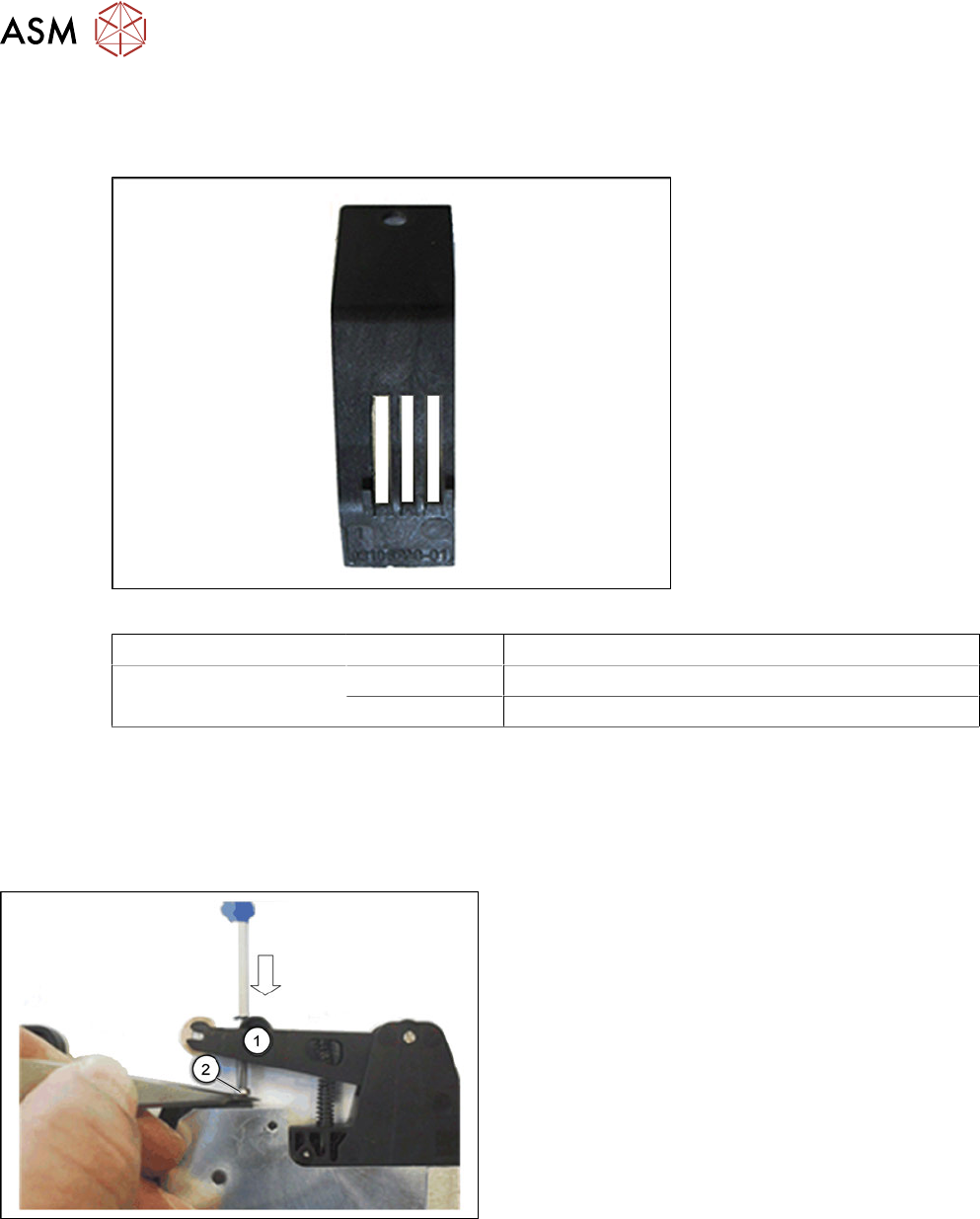

Abb.35: Abstreifer Folienentsorgung X8Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X 03106790Sxx Abstreifer Folienentsorgung X8Smart
03071821-xx SN 213307-H-M2,5 x 3-A2-70
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher klein
●
Pinzette
7.11.1 Abstreifer 8 mm X entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Führen Sie den Kreuzschlitzschraubendreher
durch die Öffnung der Schwinge(1).
► Entfernen Sie die Kreuzschlitzschraube(2), mit
der der Abstreifer befestigt ist.
